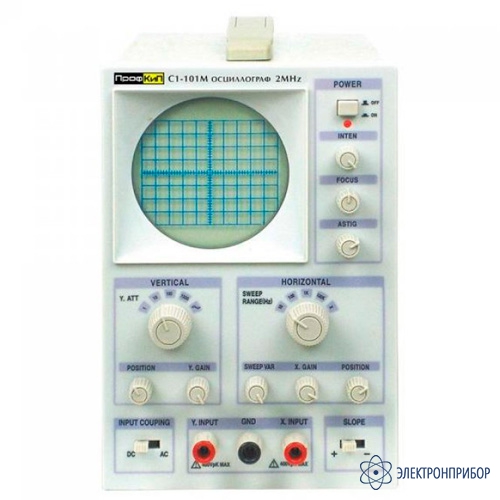

ПрофКиП С1-101М — осциллограф универсальный
Код товара: 62798-
-
Гарантия
1 год
-
Производитель
Назначение осциллографа универсального ПрофКиП С1-101М:
Осциллограф универсальный ПрофКиП С1-101М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 2 МГц. Рекомендован для использования в образовательных учреждениях.
Особенности осциллографа универсального ПрофКиП С1-101М:
- Количество каналов: 1;
- Полоса пропускания: 0 МГц … 2 МГц;
- Чувствительность: 50 мВ;
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел);
- Максимальное входное напряжение: 400 В;
- Вход усилителя: открытый, закрытый, заземленный;
- Аттенюатор: 1 /1, 1 /10, 1 /100, 1/1000.
-
-
Технические характеристики осциллографа универсального ПрофКиП С1-101М:
Параметр Значение Электронно-лучевая трубка (ЭЛТ) Тип Круглая, 3 дюйма Экспозиционная площадь 8 х 10 дел (1 дел = 6 мм) Ускоряющее напряжение 1.3 кВ Канал вертикального отклонения Чувствительность 50 мВ /дел ±10% Полоса пропускания 0 МГц … 2 МГц (открытый вход);
10 Гц … 2 МГц (закрытый вход)Максимальное входное напряжение 400 В Вход усилителя Открытый, закрытый, заземленный Входной импеданс 1 МОм ±3% /40 пФ ±5пФ Аттенюатор 1 /1, 1 /10, 1 /100, 1/1000 Канал горизонтального отклонения Коэффициент развертки 10 Гц … 10 кГц, 4 шага точной настройки Регулировка коэффициента развертки 2.5 : 1 Режим X-Y Чувствительность 100 мВ /дел ±10% Полоса пропускания (-3 дБ) 10 Гц … 500 кГц Входной импеданс 1 МОм ±3% /60 пФ ±5 пФ Общие характеристики Питание 110 В … 127 В ±10% /60 Гц ±2 Гц, 220 В … 240 В ±10% /50 Гц ±2 Гц Габаритные размеры 220 х 90 х 270 мм Вес 3 кг -
Комплект поставки ПрофКиП С1-101М
№ Наименование Количество 1 Осциллограф универсальный ПрофКиП С1-101М 1 2 Делитель 2 3 Кабель питания 1 4 Руководство по эксплуатации 1
