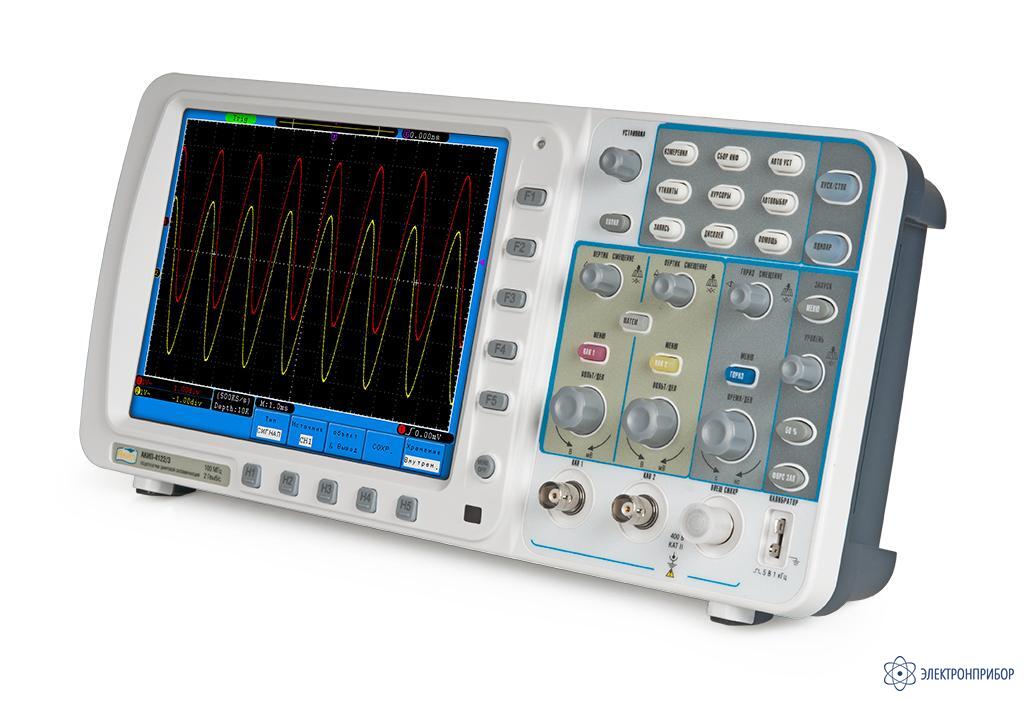

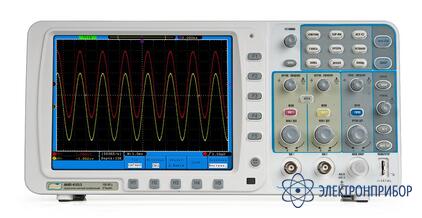

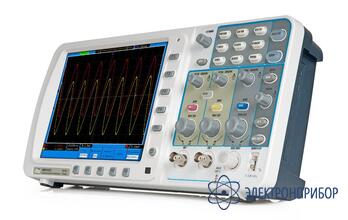

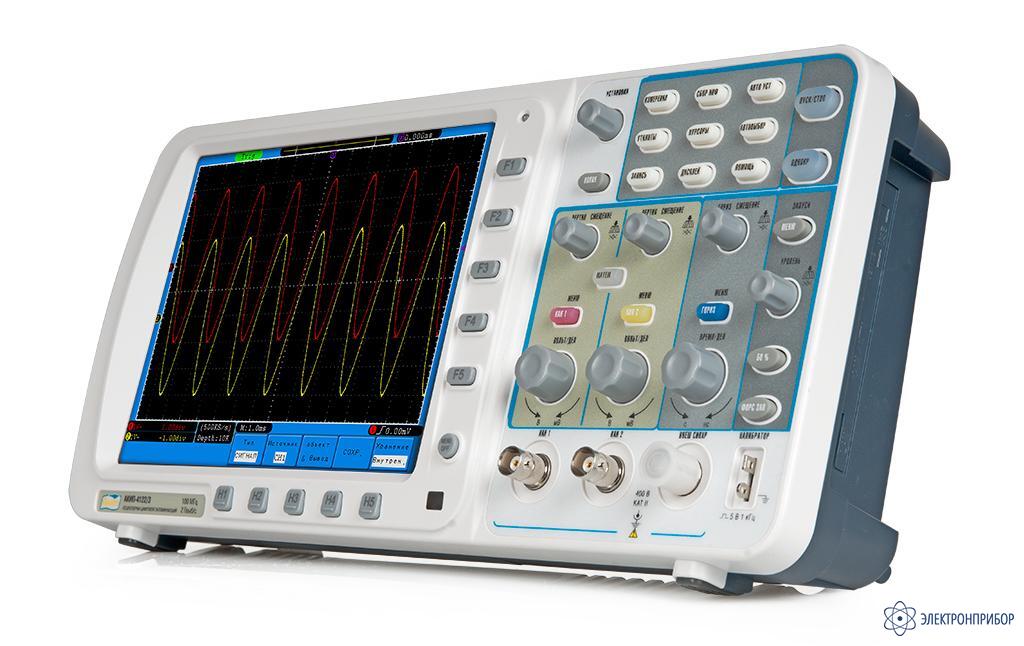

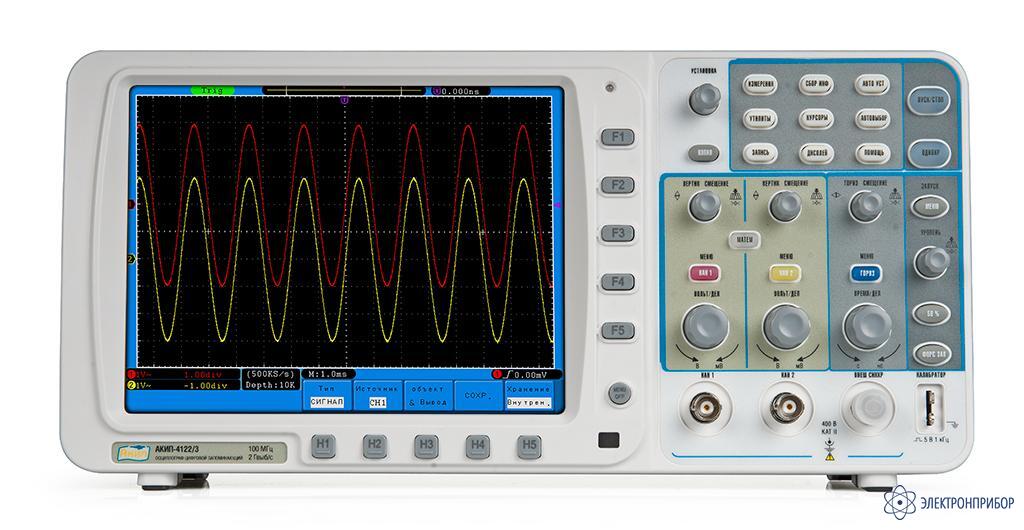

АКИП-4122/2 — осциллограф цифровой
Код товара: 28104-
2-3 дня
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
53946-13 до 28.05.2029
-
Производитель
Сертификаты
Особенности цифрового осциллографа АКИП-4122/2:
- Количество каналов: 2 (+ вход внеш. синхр EXT)
- Полосы пропускания: 100 МГц
- Объем памяти 10 М (на канал)
- Макс. частота дискретизации: 1 ГГц
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение, деление
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
- Цифровые фильтры (ФВЧ, ФНЧ)
- Режимы растяжки окна (ZOOM), самописец и X-Y, «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
- Память: 15 осциллограмм, 8 профилей настроек

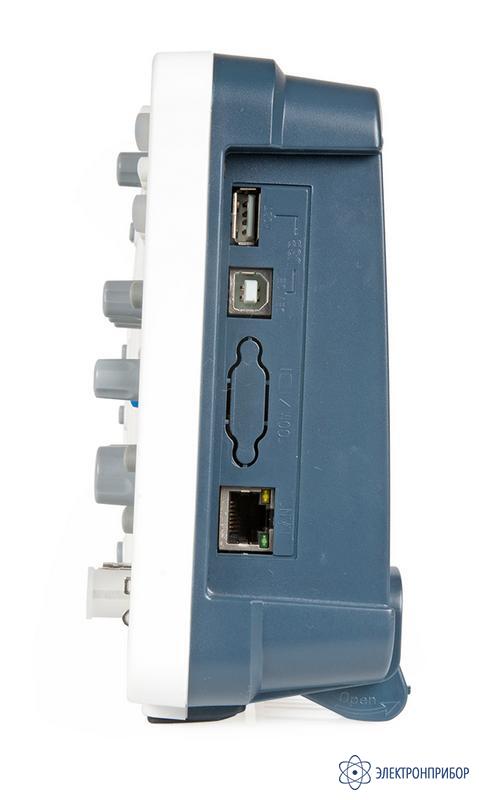

- Интерфейс: USB 2.0 для управления и сохранения данных (host/device), выход для внешнего монитора (VGA)
- Цветной TFT-дисплей (20 см) с регулируемой яркостью
-
-
Технические характеристики цифрового осциллографа АКИП-4122/2:
Канал вертикального отклонения Число каналов 2 Полоса пропускания (-3 дБ) 0… 100 МГц Ограничение полосы 20 МГц Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел (шаг 1-2-5) Погрешность установки Коткл. ± 3 % Связь по входу Открытый, закрытый, земля Время нарастания ≤ 3,5 нс Входной импеданс 1 МОм (± 2 %) / 10 пФ ± 5 пФ Максимальное входное напряжение 400 В (DC+AС пик, до 1 кГц) Математика +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб Канал горизонтального отклонения Коэффициент развертки (Кразв.) 2 нс/дел…100с/дел (шаг 1-2-5) Погрешность установки Кразв. ± 0,01 % Режимы работы Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y Синхронизация Источники синхросигнала Кан 1, кан 2, сеть, внешний (Ext, Ext/5) Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) Связь входа ФНЧ, ФВЧ, связь АС, связь DC Чувствительность ~0,3 деления (в зав. от Коткл.) Аналого-цифровое преобразование Разрешение по вертикали 8 бит Максимальная частота дискретизации 1 ГГц Частота дискретизации (на канал) 500 МГц Длина записи 10 Мб (на канал) Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x Курсорные измерения Функции ∆U; ∆T; 1/∆T Автоматические измерения Функции по вертикали Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) Функции по горизонтали f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) Измерение t задержки Кан1-Кан2 (фронт), Кан1-Кан2 (срез) Дополнительные возможности Цифровой регистратор 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) Интерфейсы USB, выход VGA, оптоизолированный «годен/ негоден» Автоустановка В/дел, с/дел, параметры синхросигнала Режим X-Y Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц Внутренняя память 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) Общие данные ЖК-дисплей Цветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600) Напряжение питания 100…240 В, 47…63 Гц (автовыбор) Потребляемая мощность 18 Вт Габаритные размеры 340 х 155 х 70 мм Масса 1,82 кг -
Комплект поставки АКИП-4122/2
№ Наименование Количество 1. Осциллограф АКИП-4122/2 1 2. Делитель 1:1/1:10 2 3. ПО (CD-диск) 1 4. РЭ 1 5. Шнур питания 1 -
