SDS-210S, SDS 210S, SDS-210-S

Осциллографы лабораторные

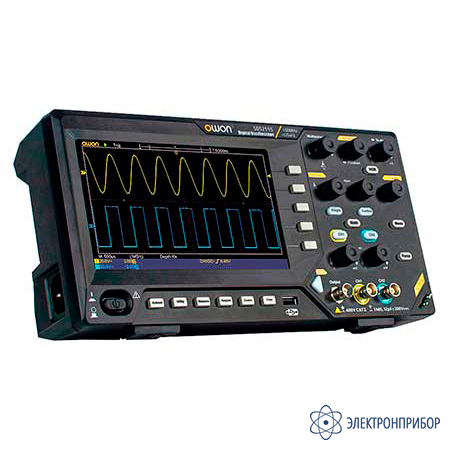

SDS210S — осциллограф цифровой

Код товара: 83442

    • Гарантия

      3 года

    • Производитель

      OWON, Китай

    • Артикул

      258716

    Описание осциллографа цифрового SDS210S:

    Модель SDS210S представляет собой малобюджетный цифровой осциллограф для несложных измерений простых электронных устройств, для применения в радиомастерских, в радиолюбительстве, в области технического образования и переподготовки кадров. Модель SDS210S, благодаря наличию встроенных частотомера и генератора сигналов произвольной формы, можно по праву отнести к многофункциональным осциллографам.

  • Технические характеристики осциллографа цифрового SDS210S:

    Параметр Значение
    Количество каналов 2 аналоговых
    Полоса пропускания до 100 МГц
    Дискретизация в р.в. 1,0 ГГц (макс.знач. 1 работающий канал)
    Горизонтальная развертка 2 нс/дел … 1000 с/дел
    Вертикальная развертка 2 мВ/дел … 10 В/дел
    Разрешение АЦП 8 бит
    Время нарастания <= 3,5 нс
    Режимы запуска автоматический, нормальный, одиночный
    Дисплей диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов
    Тип входа открытый, закрытый, заземление
    Входной импеданс 1MОм  ± 2%, в параллель с 12пФ±5пФ
    Максимальное напряжение по входу 400В (пост.+перемен.) размах, аттенюатор 10:1
    Глубина записи макс. 20 М точек
    Синхронизация по фронту, по видео (NTSC, PAL, SECAM)
    Курсорные измерения амплитуда, время, dV, dT
    Память 16 осциллограмм
    Интерфейсы USB device 2.0
    Встроенный частотомер 6-ти разрядный
    Встроенный генератор СПФ 1 канал
    Полоса частот, макс до 25 МГц (Sin)
    Дискретизация до 125 Мвыб/сек
    Длина генерируемого сигнала 8 К точек
    Разрешение генератора 14 бит, программное
    Диапазон рабочих температур 0°С ... +40°С
    Диапазон температур хранения -20°С ... +60°С
    Сертификат CE, EAC
    Питание 100В - 240В AC, 50/60Гц, CAT II
    Потребление менее 15 Вт, естественное охлаждение
    Габариты 301 х 152 х 70 мм
    Вес осциллографа 1100 г
    Вес с упаковкой 1600 г
    Языки меню английский, китайский

  • Комплект поставки SDS210S

    № Наименование Количество
    1 Осциллограф цифровой SDS210S 1
    2 Шнур питания 1
    3 USB-кабель 1
    4 Пассивные пробники 2
    5 Пробники BNC 1
    6 Отвертка для регулировки 1
    7 Инструкция по эксплуатации 1
