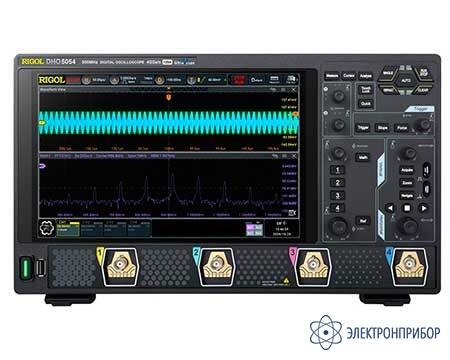

DHO5054 — запоминающий осциллограф высокого разрешения

Код товара: 82851
  • Акция

    Описание запоминающего осциллографа высокого разрешения DHO5054:

    RIGOL DHO5054 запоминающий цифровой осциллограф реального времени с полосой пропускания до 500 МГц.

    Инновационная элементная база и оригинальные конструктивные решения соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.

    Внедрение в архитектуру осциллографа RIGOL DHO5054 нового запатентованного чипсета «Centaurus» обеспечивает:

    • ультранизкий уровень собственных шумов не более 18 мкВ;
    • высокую максимальную скорость захвата сигнала до 1000000 осциллограм/сек в режиме работы "UltraAcquire";
    • максимальную глубину памяти - до 500 млн точек при работе 1-го канала или при работе в полуканальном режиме (только четные каналы или только нечетные);
    • стандартное 12-ти битное разрешение по вертикали.

  • Технические характеристики запоминающего осциллографа высокого разрешения DHO5054:

    Параметр Значение
    Входные каналы 4 аналоговых + порт для внешнего запуска (EXT)
    Максимальная полоса пропускания 500 МГц
    Время нарастания сигнала по вертикали от уровня от 10 % до 90 % не более 750 псек
    Частота дискретизации 4 Гвыб/с на канал
    Максимальная память 500 М точек на канал, при работе 1-го или 2-х каналов (в сочетании CH1-CH3 или СH2-СH4); 250  М точек на канал - при работе 4-х каналов
    Стандартное вертикальное разрешение АЦП 12 бит (программное расширение до значений 14 бит и 16 бит при работе в режиме высокого разрешения с уменьшением полосы анализа в реальном времени)
    Максимальная скорость захвата до 200 000 осциллограмм/с (векторный режим), до 1 000 000 осциллограмм/с (режим- UltraAcquire)
    Анализ осциллограмм до 500 000 кадров
    Расширенная синхронизация 16 типов штатно
    Декодирование протоколов 5 штатно
    Количество типов изммерений 41
    Математические функции есть
    Статистика есть
    Встроенный частотомер есть
    Встроенный генератор сигналов опция
    Интерфейсы USB-host, USB-device, LAN (c VNC Web), HDMI
    Дисплей диагональ - 10,1", цветной, сенсорный, 1280 х 800 пикселей
    Вес, нетто 5,3 кг
    Размеры 335 x 235 x 154 мм

  • Комплект поставки DHO5054

    № Наименование Количество
    1 Запоминающий осциллограф высокого разрешения DHO5054 1
