XDS 4352, XDS-4352

Осциллографы лабораторные

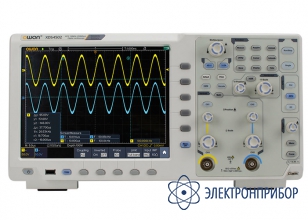

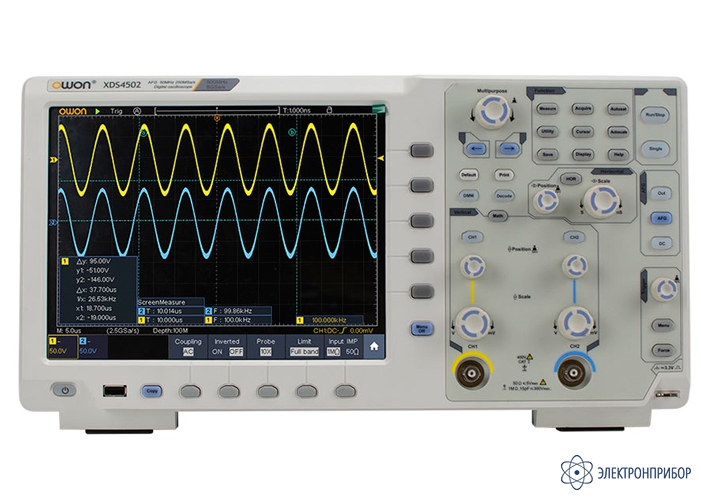

XDS4352 — осциллограф цифровой

Код товара: 73068
  • Осциллограф цифровой XDS4352 Осциллограф цифровой XDS4352 Осциллограф цифровой XDS4352

    • Гарантия

      24 месяца

    • Производитель

      OWON, Китай

    • Артикул

      241610

    Описание осциллографа цифрового XDS4352:

    XDS4352 многофункциональный, 2-х канальный, цифровой запоминающий осциллограф бюджетного ценового класса с полосой пропускания до 350 Мгц.

    Модель XDS4352 предлагает функционал сразу 7-ми измерительных приборов объединенных в одном корпусе настольного типа, а именно:

    • запоминающий цифровой осциллограф;
    • генератор сигналов произвольной формы;
    • цифровой мультиметр;
    • анализатор частотного спектра ЭМ-сигналов;
    • цифровой 6-ти разрядный частотомер;
    • анализатор сигналов цифровых протоколов;
    • анализ АЧХ ЭМ-сигналов.

    Осциллограф XDS4352 имеет максимальную частоту дискретизации до 5 Гвыб/в секунду и глубину памяти до 400 миллионов точек (при работе одного канала).

    Осциллограф XDS4352 позволяет регистрировать до 600 000 осциллограмм в секунду, что позволяет увеличить вероятность захвата даже случайных или единичных событий.

    Цифровой осциллограф XDS4352 имеет встроенный одноканальный генератор сигналов с рабочей полосой до 50 МГц, встроенные частотомер и мультиметр (опционально), анализатор спектра с помощью реализации функции БПФ и функцию анализ сигналов цифровых протоколов (опция).

    Одноканальный генератор сигналов с полосой до 50 МГц формирует на выходе ЭМ-сигнал с максимальной частотой дискретизации до 250 Мвыборок в секунду, в виде 64-х встроенных форм сигнала и имеет возможность клонировать сигнал.

    Опционально активируемый (программным кодом) цифровой мультиметр позволяет с помощью прибора XDS4352 измерять напряжение, силу тока, емкость, сопротивление и имеет функцию регистрации данных для анализа и слежения за сигналом в течение длительного времени.

    Встроенный мультиметр позволяет записывать измеренные значения вышеуказанных параметров во внутреннюю память прибора XDS4352 или на внешний USB-диск и экспортировать записанную информацию в файлы формата CSV для дальнейшего анализа.

    Максимальная длительность непрерывной записи результатов измерений с помощью мультиметра составляет 72 часа (3 дня) для внутренней памяти и 240 часов (10 дней) для внешней памяти.

    Осциллограф XDS4352 имеет встроенный 6-ти разрядный высокоточный частотомер.

    Анализатор частотного спектра в приборе XDS4352 реализован с помощью программной функции БПФ для обработки входных сигналов в режиме реального времени и обеспечивает поддержку до 6-ти окон: Хенинга, прямоугольное, Хемминга, Блекмена, Бартлетта и Кайзера.

    Осциллограф XDS4352 имеет возможность вывода на цветной экран данных анализа частотных характеристик в виде диаграммы Боде.

    Анализируя запас по фазе и запас по коэффициенту усиления, инженеры могут судить об устойчивости системы в целом.

    Программная опция анализа АЧХ входного сигнала использует встроенный в осциллограф XDS4352 модуль генератора сигналов.

    Программная опция расширяет функционал осциллографа XDS4352 за счет активации функции декодирования сигналов 4-х типов цифровых протоколов: RS-232, I2C, SPI и CAN.

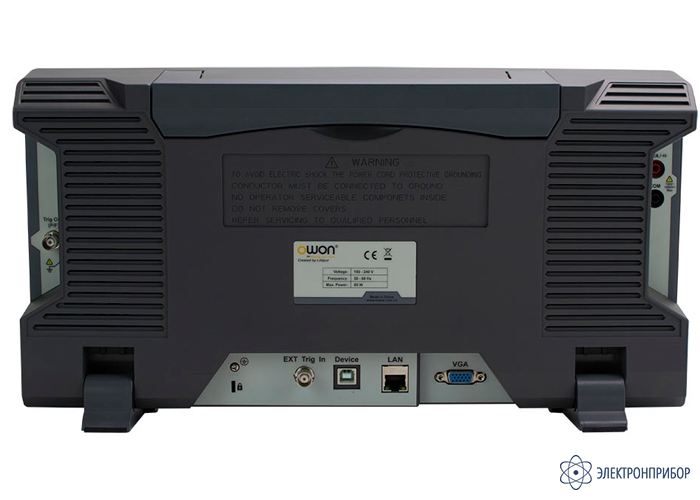

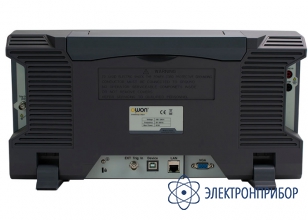

    Осциллограф XDS4352 имеет разнообразные интерфейсы подключения внешних устройств: USB device, USB host, LAN, VGA и поддержку команд SCPI.

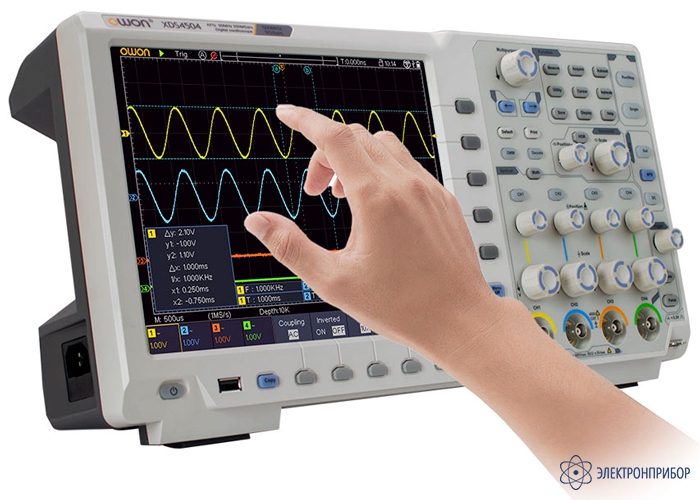

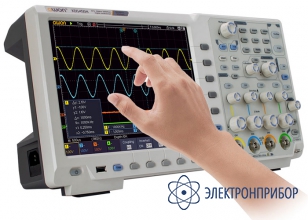

    Осциллограф XDS4352 имеет большой мультисенсорный цветной экран с размером по диагонали 26 см, что позволяет инженерам работать более эффективно.

  • Технические характеристики осциллографа цифрового XDS4352:

    Параметр Значение
    Полоса пропускания осциллографа 350 МГц
    Максимальная частота дискретизации в реальном времени 1 ГГц
    Количество каналов 2
    Глубина памяти 400M точек
    Вертикальное разрешение 14 бит
    Чувствительность осциллографа 1 мВ/дел - 10 В/дел
    Коэффициент развертки 500 пс/дел ~ 1000 с/дел
    Максимальная скорость регистрации 600 000 осциллограмм в секунду
    Генератор сигналов 1 канал, полоса до  50 МГц
    Декодирование цифровых протоколов RS-232, I2C, SPI (опция); CAN (опция)
    Типы развертки авто, норм, однократный
    Дополнительный внешний вход синхронизации (External) есть
    Интерполяция sin(x)/x есть
    режим растяжки окна (ZOOM) есть
    Автоматические измерения 28-ми различных параметров
    Частотомер встроенный 6-ти разрядный
    Курсорные измерения (ΔU, Δt) есть
    Математические функции сложение, вычитание, умножение, деление, FFT
    Технология Xvisual есть
    Сенсорный дисплей цветной LCD 800x600, диагональ 26 см
    Интерфейсы USB device, USB host, LAN, PictBridge
    Габариты 422x226x135 мм
    Вес 5 кг

  • Комплект поставки XDS4352

    № Наименование Количество
    1 Осциллограф цифровой XDS4352 1

  • Файлы для XDS4352

Файлы для XDS4352
