Осциллографы лабораторные

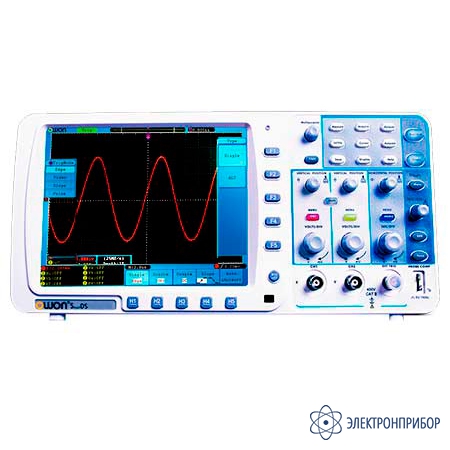

SDS8302V — осциллограф цифровой

Код товара: 74290
    • Гарантия

      3 года

    • Производитель

      OWON, Китай

    • Артикул

      241617

    Описание осциллографа цифрового SDS8302V:

    Цифровой осциллограф бюджетного ценового класса в варианте исполнения SDS8302V - это модернизированный вариант прибора SDS7302 с одинаковой верхней границей полосы пропускания по частоте - до 300 МГц, но с более высокими показателями по частоте дискретизации в реальном времени, как при работе только одного канала, так и при синхронной работе 2-х каналов одновременно.

    Индекс "V" в названии осциллографа OWON SDS8302V - означает наличие встроенного VGA-интерфейса.

    Максимально возможная частота дискретизации осциллографа в исполнении SDS8302V равна:

    • 1,25 Гвыб/с при работе 2-х каналов одновременно;
    • 2,5 Гвыб/с - при работе только 1-го канала.

    Осциллограф SDS8302V имеет максимальную длину записи в каждом канале равную:

    • 10М (10 миллионов) точек на канал, при работе с частотой дискретизации до 500 Мвыб/с, (как при работе одного, так и двух каналов вместе);
    • 10К (10 тысяч) точек на канал, при частоте дискретизации: до 2 Гвыб/с (работа 1-го канала), или до 1 Гвыб/с (работа 2-х каналов вместе).

    Конструкцией осциллографа SDS8302V предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.

    В приборе SDS8302V установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.

    Осциллограф  SDS8302V обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».

    Осциллограф SDS8302V способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.

    Функционал осциллографа цифрового SDS8302V:

    Осциллограф SDS8302V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.

    Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

  • Технические характеристики осциллографа цифрового SDS8302V:

    Параметр Значение
    Полоса пропускания до 300 МГц
    Количество каналов 2 аналоговых + внешний запуск
    Максимальная дискретизация в реальном времени до 2 ГГц (режим работы - 1 канал)
    Глубина памяти максимальная 10М
    Разрешение АЦП 8 бит
    Чувствительность осциллографа 2 мВ/дел...10 В/дел
    Сохранение во внутреннюю память 15 осциллограмм (запись/чтение)
    Сбор данных выборка, пиковый детектор, усреднение
    Синхронизация по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
    Типы развертки автоматический, нормальный, однократный
    Дополнительный внешний вход синхронизации external
    Интерполяция sin(x)/x, режим растяжки окна zoom
    Автоматические измерения 20 параметров
    Частотомер встроенный
    Курсорные измерения ΔU, Δt
    Математические функции сложение, вычитание, умножение, деление, FFT
    Дисплей цветной TFT 800 × 600, диагональ: 20 см
    Интерфейсы USB (сохранение данных на внешний flash-носитель), встроенный VGA
    Габариты 340 × 155 × 70 мм
    Масса 1,82 кг
    Батарейное питание опция
  • Комплект поставки SDS8302V

    Наименование Количество
    1 Осциллограф цифровой SDS8302V 1
    2 Кабель USB 1
    3 Шнур электропитания 1
    4 Компакт-диск (программа обмена данными) 1
    5 Пассивный пробник-щуп 2
    6 Инструкция по эксплуатации 1
