XDS 2102A, XDS2102 A, XDS 2102 A, XDS-2102-A, XDS-2102A
Осциллографы лабораторные

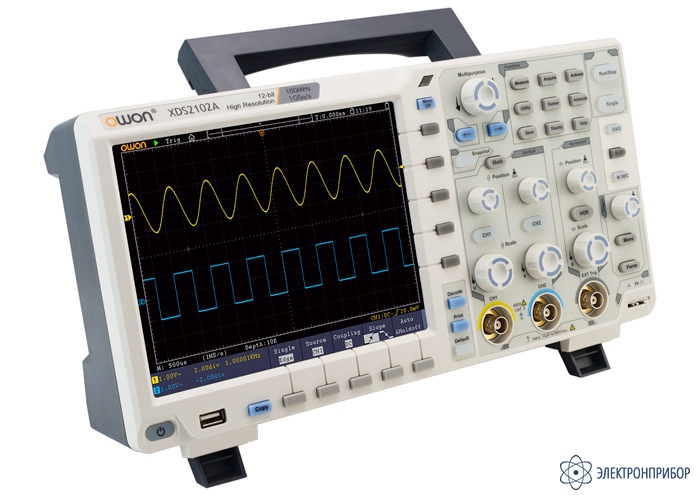

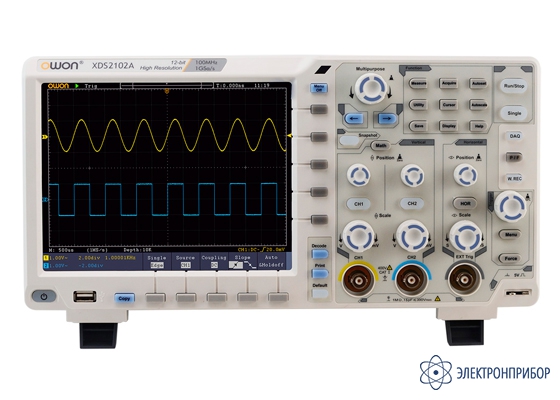

XDS2102A — осциллограф цифровой
Код товара: 73055-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
241611

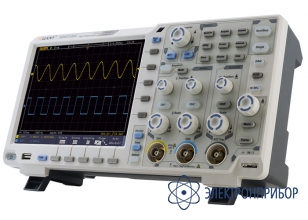

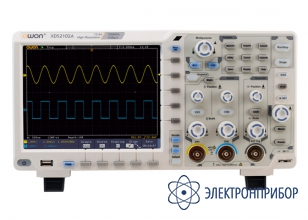

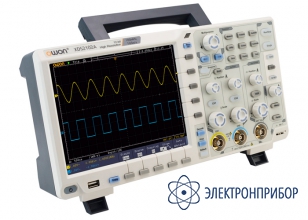

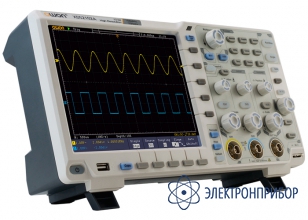

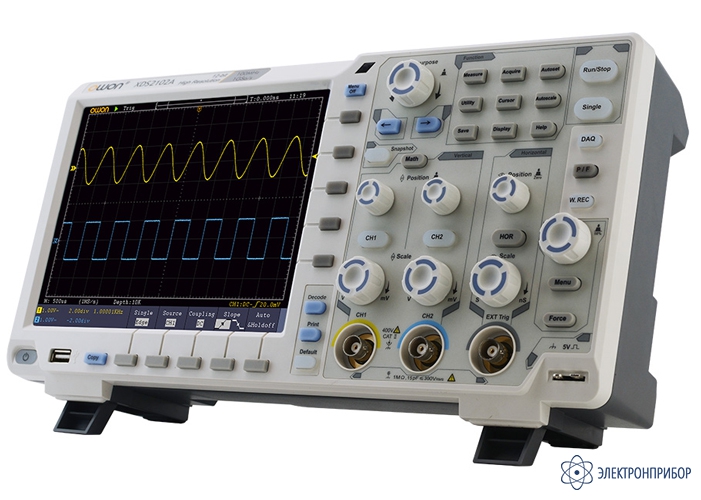

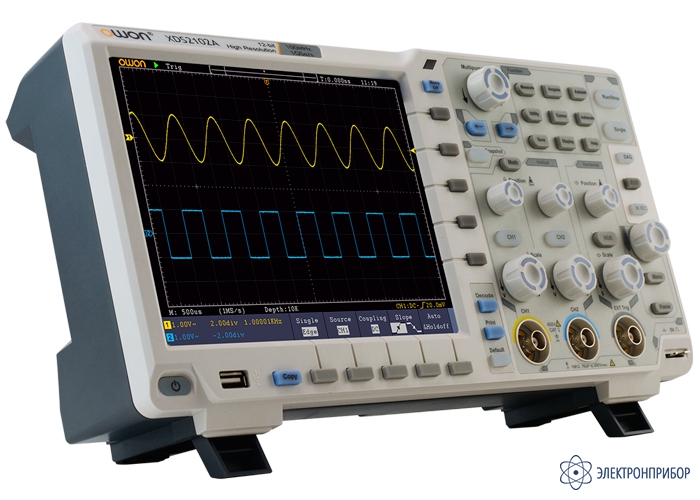

Описание осциллографа цифрового XDS2102A:
XDS2102A представляет собой цифровой, 2-х канальный, запоминающий осциллограф бюджетного ценового класса, с высоким разрешением встроенного АЦП в 12 бит и полосой пропускания в 100 МГц.
Встроенный 12-ти битный АЦП осциллографа XDS2102A повышает точность отображения формы входного сигнала в 16 раз, по отношению к приборам со стандартным восьми битным АЦП, которым оснащено большинство других моделей данного ценового класса.
Повышенная точность оцифровки аналоговых входных сигналов прибором XDS2102A позволяет отобразить даже самые малые импульсные помехи, действующие в короткие промежутки времени.
Осциллограф XDS2102A обладает значительной глубиной памяти, ультра широким динамическим диапазоном, превосходным коэффициентом захвата сигнала и всевозможными функциями запуска.
Особенности осциллографа цифрового XDS2102A:
- полоса пропускания: до 100 МГц;
- 12-ти битный АЦП высокого разрешения, более детальное восстановление формы сигнала;
- максимальная частота дискретизации в реальном времени: 1 Гвыб/сек;
- коэффициент захвата сигнала: 55 000 осциллограмм в секунду;
- функция записи в реальном времени с помощью аппаратного оборудования, функция воспроизведения, функция непрерывной записи, функция анализа;
- низкий уровень шума, диапазон коэффициента вертикального отклонения: 1 мВ/дел - 10 В/дел;
- максимальная глубина памяти: 20M (при работе 2-х каналов), 40М (при работе 1-го канала);
- 256 уровней яркости отображения сигнала;
- восьмидюймовый ЖК-дисплей c разрешением 800x600 пикселей;
- функция автоматической настройки отображения осциллограммы сигнала (Auto);
- до 16-ти видов запуска, включая запуск по сигналам с различным протоколом, встроенные функция декодирования сигналов последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!);
- автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений;
- функция осуществления различных математических операций с сигналами;

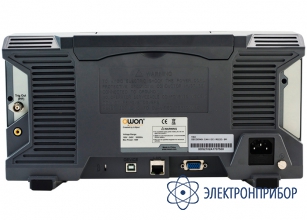

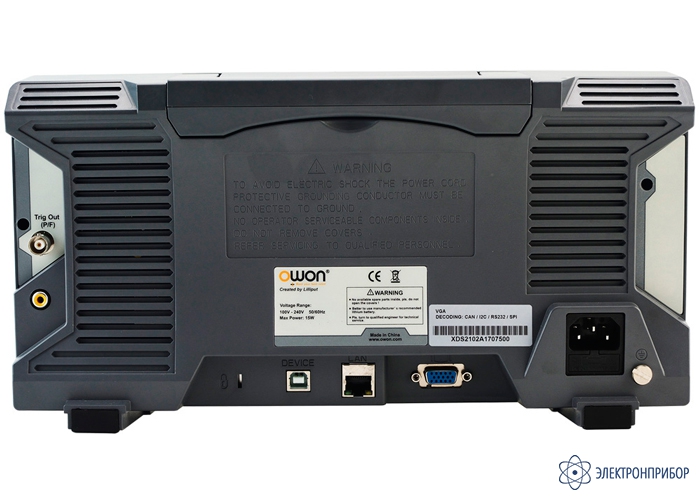

- порты в стандартной комплектации: USB Device, USB Host, LAN;
- поддержка USB-накопителей и PictBridge-совместимых принтеров;
- поддержка системы команд дистанционного управления SCPI и LabVIEW.
-
-
Технические характеристики осциллографа цифрового XDS2102A:
Параметр Значение Максимальная частота 100 МГц Количество каналов 2 АЦП 12-ти битный высокого разрешения, более детальное восстановление формы сигнала Максимальная частота дискретизации в реальном времени 1 Гвыб/сек Коэффициент захвата сигнала 55 000 осциллограмм в секунду Функция записи в реальном времени с помощью аппаратного оборудования есть Функция воспроизведения, функция непрерывной записи есть Функция анализа есть диапазон коэффициента вертикального отклонения 1 мВ/дел - 10 В/дел Максимальная глубина памяти 20M (при работе 2-х каналов), 40М (при работе 1-го канала) Яркость отображения сигнала 256 уровней Дисплей восьмидюймовый ЖК-дисплей с разрешением 800x600 пикселей Функция автоматической настройки отображения осциллограммы сигнала есть, Auto Виды запусков до 16-ти видов запуска, включая запуск по сигналам с различным протоколом, встроенные функция декодирования сигналов последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!) Параметры входного сигнала автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений Автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений есть Порты в стандартной комплектации USB Device, USB Host, LAN Поддержка USB-накопителей и PictBridge-совместимых принтеров есть Поддержка системы команд дистанционного управления SCPI и LabVIEW есть -
Комплект поставки XDS2102A
№ Наименование Количество 1 Осциллограф цифровой XDS2102A 1 -
