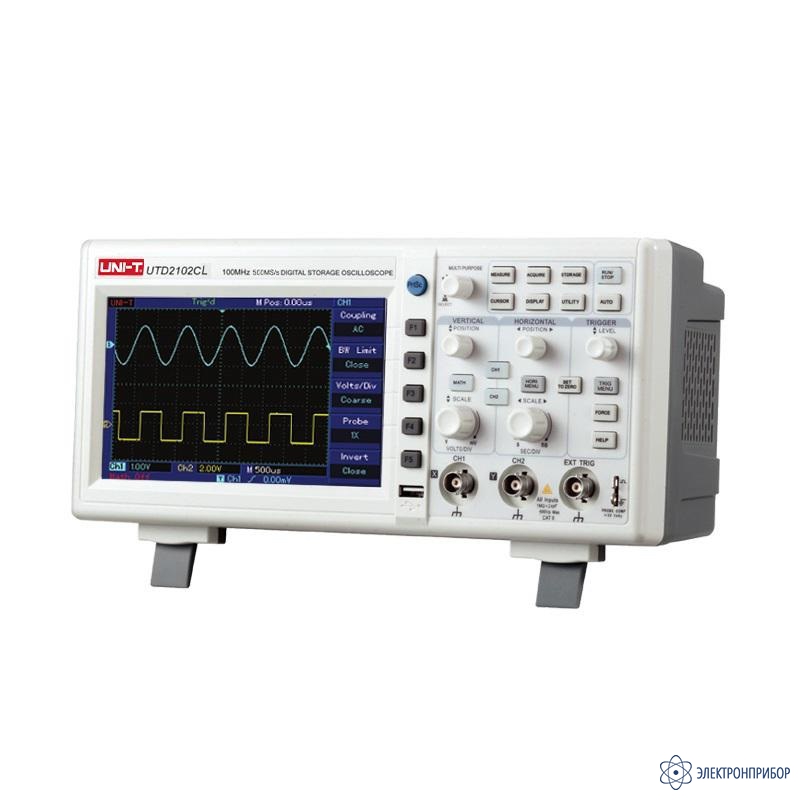

UNI-T UTD2102CL+ — осциллограф цифровой

Код товара: 72287
  • 4-6 дней

    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UTD2102CL+

    Описание осциллографа цифрового UNI-T UTD2102CL+:

    Цифровой 2-х канальный осциллограф UTD20102CL+ в настольном исполнении, осуществляет скоростное, до 500 млн выборок в секунду  преобразование аналоговых сигналов в цифровые с последующим выводом информации на дисплей в виде графиков.

    UTD2102CL+ позволяет наблюдать за быстротекущими электрическими процессами в полосе частот до 100 МГц.

    UTD2102CL+ это облегченный осциллограф с простым управлением и понятным интерфейсом.
    Данные отображаются на LCD - дисплее с высоким разрешением 800×480.

    Особенности осциллографа цифрового UNI-T UTD2102CL+:

    • Поддерживает связь с компьютером через USB-порт;
    • Производит запись и воспроизведение форм сигналов и настроек;
    • Выполняет математическую обработку сигналов (преобразование Фурье — анализ спектра, арифметические операции);
    • Имеет различные виды синхронизации (внешнюю, по сети питания, по видеосигналу, по фронту сигнала, поочередную 2-х каналов);
    • Экранное меню на английском языке.

  • Технические характеристики осциллографа цифрового UNI-T UTD2102CL+:

    Параметр Значение
    Число каналов 2
    Полоса пропускания 100 МГц
    Время нарастания ≤ 3,5 нс
    Цена деления 1 мВ/дел~20 В/дел (с шагом 1-2-5)
    Принудительное ограничение полосы пропускания (типичное) 20 МГц
    Нижняя граничная частота ≤5 Гц (при уровне сигнала AC 3дБ)
    Точность по постоянному напряжению DC 1 мВ ~ 2 мВ/дел: ≤ ± 4%
    Синхронизация
    Минимальный уровень синхронизации 1 дел.
    Диапазон уровня синхронизации Внутренней: от центра экрана ± 10 дел. Внешней: ± 3 В
    Предпусковая способность Нормальный режим/режим сканирования, предварительный запуск/задержка запуска, глубина предварительного запуска регулируется.
    Диапазон задержки 80 нс~1,5 с
    Режимы синхронизации Автоматический, стандартный, однократный
    Скорость выборки 500 МВ/с, в реальном масштабе времени
    Синхронизация по фронту Нарастающий, ниспадающий, оба
    Синхронизация по ширине импульса >, <, <>, положительный, отрицательный, диапазон 20 нс~10 с
    Измерения
    Измеряемые параметры Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vmid, Average, Vrms, Overshoot, Preshoot, Frequency, Period,
    RiseTime, FallTime, +Width, -Width, +Duty, -Duty, Delay, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR,
    FFLF
    Одновременные измерения До 5 параметров
    Режимы измерений Автоматический, курсорный
    Математические функции
    Функции +, -, ×, ÷, БПФ
    Типы окон Прямоугольное, Хеннинга, Хемминга, Блэкмана
    Память
    Настройки, формы сигналов, файлы данных Внутренняя память: 20 групп, внешняя 200 групп
    Дисплей
    Тип  LCD, диагональ  178 мм (7-дюймов)
    Разрешение 800 пикселей по горизонтали×480 по вертикали
    Цветность Цветной
    Яркость  Регулируемая
    Язык Английский
    Интерфейсы
    Стандартная конфигурация USB Device USB Host, PASS/FALL, EXT Trig; опционально: LAN
    Скорость выборки 500 МВ/с, в реальном масштабе времени, 25 ГВ/с эквивалент
    Вес 2,5 кг
    Габариты 306 мм х 138 мм х 124 мм
    Рабочая температура 0 °C ~ +40 °C
    Температура хранения -20 °C ~ +60 °C
    Охлаждение Встроенный вентилятор

  • Комплект поставки UNI-T UTD2102CL+

    № Наименование Количество
    1 Осциллограф цифровой UNI-T UTD2102CL+ 1
