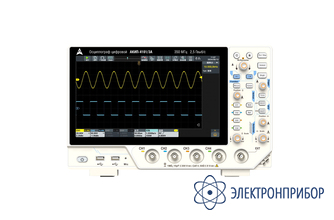

АКИП-4161/3А — осциллограф цифровой
Код товара: 84789-
Особенности осциллографа цифрового АКИП-4161:
- комплексные функции: осциллограф, двухканальный генератор AFG 50 МГц (опция), частотомер, вольтметр DVM, анализ FFT и декодирование протоколов;
- полоса пропускания 100 МГц, 200МГц, 350 МГц (в зависимости от модификации);
- количество входов: 2 кан /4 кан + вход внешней синхронизации/ EXT (в зависимости от модификации);
- максимальная частота дискретизации: 2,5 Гвыб/с (1 канал), 1,25 Гвыб/с ( 2 канала) и 1,25 Гвыб/с (все каналы);
- объем памяти: 100 М (на канал);
- переключаемый входной импеданс: 50 Ом/ 1 МОм;
- технология VPO: визуализация аналогового осциллографа X-Vision III 500000 осц./ с;
- сбор данных: выборка, пик. детектор, усреднение, высокое разрешение, интерполяция Sin X/x;
- автоизмерения (43 параметра), курсорные измерения (ΔU; ΔT; 1/ΔT); математика: сложение, вычитание, умножение, деление, встроенный редактор формул;
- автоустановка параметров развертки/запуска;
- встроенный частотомер: 7 разрядов;
- встроенный цифровой вольтметр: 4 разряда
- режим редактирования цифровых фильтров DIR;
- функция анализа частотных характеристик построение диаграмм Боде;
- встроенный генератор СПФ (АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А): 2 канала, максимальная частота до 50 МГц (синус), стандартные и произвольные формы сигналов, ЦАП 14 бит, дискретизация 160 МГц, память 16К;
- программное обеспечение осциллографа на базе ОС Android;
- выход для подключения внешнего монитора (HDMI), микрофона;
- поддержка команд дистанционного управления по протоколу SCPI на базе USB-TMC, LAN, встроенный Web сервер;
- интерфейс USB type-С – возможность питания от внешнего Power Bank 12В/4А (48 Вт), что позволяет трансформировать прибор в портативное средство измерения;
- декодирование цифровых протоколов шин I2C, SPI, UART (RS232/ 422/ 485), CAN/ LIN (опционально).
-
Технические характеристики осциллографа цифрового АКИП-4161:
Параметр Значение АКИП-4161/1 АКИП-4161/2 АКИП-4161/3 Полоса пропускания (-3 ДБ) 0...100 МГц 0...200 МГц 0...350 МГц Число каналов 2 + вход внешнего запуска Параметр АКИП-4161/1А АКИП-4161/2А АКИП-4161/3А Полоса пропускания (-3 ДБ) 0...100 МГц 0...200 МГц 0...350 МГц Число каналов 4 + вход внешнего запуска Канал вертикального отклонения Ограничение полосы 20 МГц Коэффициент отклонения (Коткл.) 500 мкВ/дел…10 В/дел (шаг 1-2-5) Погрешность измерения напряжения постоянного тока, мВ ±(0,04·8[дел]·Ко[мВ/дел]+1), при Ko ≤ 1 мВ
±(0,03·8[дел]·Ко[мВ/дел]+1), при Ko ≥ 2 мВ
где Ko – значение коэффициента отклонения, мВ/делСвязь по входу открытый, закрытый, земля Время нарастания ≤ 3,5 нс ≤ 1,75 нс ≤ 1 нс Входной импеданс 50 Ом ± 2 % / 1 МОм ± 2 %/ 15 пФ ± 8 пФ Максимальное входное напряжение 5 В скз при 50 Ом/ 300 В кат II (DC+AС пик, до 1 кГц) при 1 МОм Диапазон установки смещения ±2 В (500мкВ/дел – 50 мВ/дел)
±20 В (100 мВ/дел – 500 мВ/дел)
± 200 В (1 В/дел – 10 В/дел)Канал горизонтального отклонения Коэффициент развертки (Кразв.) 500 пс/дел…1000 с/дел (шаг 1-2-5), Погрешность частоты внутреннего ОГ ±1*10-6 Пределы допускаемой абсолютной погрешности измерения временных интервалов ±(δF·Tизм+1/Fд)
δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, ГцРежимы работы основной, задержанный, ZOOM окна, самописец, X-Y Синхронизация Источники синхросигнала канал 1, канал 2, канал 3, канал 4 (в зависимости от модели),сеть, внешний (Ext) Режимы запуска развертки автоколебательный, ждущий, однократный Тип запуска по фронту (нарастающий/ спадающий), видео (NTSC, PAL / SECAM 1-625 лин), по длительности импульса (30 нс...10 с), по наклону фронта , по ранту, по окну, по задержке, по количеству фронтов (1...128), логический, по шине (I2C, UART, SPI, CAN, LIN) Связь входа синхронизации ФНЧ, ФВЧ, связь АС, связь DC Чувствительность синхронизации 0,3 дел…10 дел Аналого-цифровое преобразование Разрешение по вертикали 8 бит Максимальная частота дискретизации двухканальные модели: 2,5 Гвыб/с (1 активный канал), 1,25 Гвыб/с (2 активных канала)
четырехканальные модели: 2,5 Гвыб/с (1 активный канал), 1,25 Гвыб/с (2 активных канала)[1], 1,25 Гвыб/с (4 активных каналаДлина записи 1к, 10к, 100к, 1М, 10М, 100М (на канал) Режимы сбора данных выборка, пиковый детектор , высокое разрешение, усреднение, сегментация интерполяция (Auto , sinx)/x Курсорные измерения Функции △ V, △ T, △ T& △ V между курсорами, автоматический курсор, поддержка XY /FFT / окна ZOOM , в зависимости от процентов на дисплее Режим X-Y Назначения Х – кан 1 ; Y – кан 2 Автоматические измерения Количество (43 автоматических измерений с одновременным отображением до 8 измерений) Функции по вертикали Vavg, Vpp, Vamp, StdDev, Vmax, Vtop, VRMS, Overshoot, Vmin, Vbase, CycRms , Preshoo Функции по горизонтали Period, + Width, Rise Time, +Duty, Frequency, - Width, Fall Time, -Duty and ScrDuty Смешанные функции +PulseCnt, -PulseCnt, RiseCnt, FallCnt, Area, CycArea Измерение задержки Delay(1 .png)
- 2), Delay(1 - 2
), Delay(1 - 2), Delay(1 - 2),
Phase(1 - 2), Phase(1 - 2), Phase(1 - 2), Phase(1 - 2),
FRR(1 - 2), FRF(1 - 2), FFR(1 - 2), FFF(1 - 2),
LRR(1 - 2), LRF(1 - 2), LFR(1 - 2) and LFF(1 - 2)Математические операции Функции +, -, * ,/ ,&& ,||, ^, ！, интеграл, дифференциал, корень, операции (Lg/Ln/Exp/Abs/ синус/косинус/тангенс), пользовательские,
цифровой фильтр (низкочастотный, высокочастотный, полосовой, отклонение полосы),
БПФ (дБ , Вскз, радианы, градусы)Анализ формы сигнала Допусковый контроль PASS/FAIL измеряемый сигнал сравнивается с заданным пользователем правилом (шаблоном), в котором указывается количество квалифицированных проходов, сбоев и общее количество тестов. события прохождения/сбоя могут вызвать немедленную остановку, звуковой сигнал и отображение экрана Цветовая гамма 3 вида интенсивности сигнала, уровень цветовой температуры >16, 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения) Генератор сигналов произвольной формы AFG (АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А) Число каналов 2 Диапазон частот до 50 МГц Частота дискретизации 160 МГц Разрешение ЦАП 14 бит Длина памяти 2...16К точек Амплитуда для импеданса 1 МОм (на HighZ): 2 мВ …10 В п-п (≤10 МГц);
2 мВ … 5 В п-п (≤50 МГц)
для импеданса 50 Ом: 1 мВ …5 В п-п (≤10 МГц);
1 мВ …2,5 В п-п (≤50 МГц)Максимальное разрешение 1 мВ Погрешность установки уровня ± 1% Uуст +1 мВ п-п Разрешение установки смещения 1 мВ (на 50 Ом) Формы сигнала стандартные:
синусоидальная (1 мкГц...50 МГц);
прямоугольная (1 мкГц...20 МГц);
рампа (1мкГц…1 МГц);
импульсная (1 мкГц...10 МГц);
шум (20 МГц белый шум по Гауссу);
произвольная форма: Баттерворта , X ^ 2, EOG и так далее;
28 встроенных произвольных форм сигналов (1 мкГц…10 МГц)Применяемые формы модуляции и развертки AM, FM, PM, FSK, Sweep, Burst Синхронизация запуска внутренняя, ручная Частомер Измеряемые параметры частота, период Диапазон частот 0…100 МГц 0…200 МГц 0…350 МГц Разрешение 6 разрядов Статистика тип, макс, мин, усреднение Источник сигнала каналы 1...4, вход синхронизации Цифровой вольтметр Измеряемые параметры AC RMS среднеквадратичное значение переменного тока,
DC Постоянный ток,
AC+DC RMS среднеквадратичное значение переменного + постоянного токаРазрешение 4 разряда Пределы поддержка настройки верхнего и нижнего предела, превышение предельного значения, запрос о превышении лимита Источник сигнала каналы 1...4 Анализ цифровых протаколов UART, I2C, SPI, CAN, LIN (опционально) RS232/UART параметры синхронизации: Tx стартовый бит, Rx стартовый бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity. Cкорость до 10 Мбит/с (5-8 бит)
источник каналы 1~4I2C параметры синхронизации: старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или адрес/ данные
источник каналы 1~4SPI синхронизация и декодирование по шине (MOSI/ MISO) (от 4 до 32 бит). Режим поддерживает тайм-аут и выбор чипа (CS)
источник каналы: 1~4CAN декодирует удаленные кадры шины CAN со скоростью до 1 Мб/с (ID,количество байтов, CRC),а также перегружает кадры и фреймы данных (стандартный/расширенный ID, поле управления, поле данных, CRC,ACK).
тип сигнала: CAN_H, CAN_L, Tx, Rx,DIFF
Источник каналы 1~4LIN декодирует версии шины LIN 1.X или 2.X со скоростью до 10 КБ/с декодирование и отображение синхронизации, идентификатора, данных и контрольной суммы.
канал источника: CH1 ~ CH4
источник каналы 1~4Дополнительные возможности Построение диаграммы Боде начальная/конечная частоты: 10 Гц..25 Мгц,
количество точек: 10…10
амплитуда: 2 мВ…6 ВАвтоустановка режимов в/дел, с/дел, параметры синхросигнала Встроенная память оперативная системная память Android 2 МБ, внутренняя встроенная память 8 ГБ Микрофонный вход 3,5 мм (stereo jack) сигнальный аудиовход режима доп. контроля Установлены пакеты приложений Android (APP) pass fail (годен/ негоден), counter (частотомер), DVM (вольтметр), DIR (цифровые фильтры), FRA (график Боде), screen sound recorder (режим записи аудио/видео), file manager (управление файлами) Общие данные Интерфейс HDMI, USB-dev 1, USB-host 3, выход синхросигнала (P/F), интерфейс питания Type-C, LAN ЖК-дисплей емкостной сенсорный цветной, (LCD), диагональ 26 см, (разрешение 1024 х 600) Представление данных точки, вектор Напряжение питания 100…240 В, 50/60 Гц (автовыбор) Потребляемая мощность 35 Вт Габаритные размеры 325 мм x 111,5 мм x 209 мм (Д *Ш* В) Масса 3,2 кг Примечание:
[1] Для четырехканальных моделей максимальная частота дискретизации в реальном времени при работе двух каналов должна соответствовать одному из следующих условий: может быть включен только один канал из пары CH1 и CH2 и только один канал из пары CH3 и CH4. -
Комплект поставки АКИП-4161/3А
№ Наименование Количество 1 Осциллограф цифровой АКИП-4161/3А 1 -
