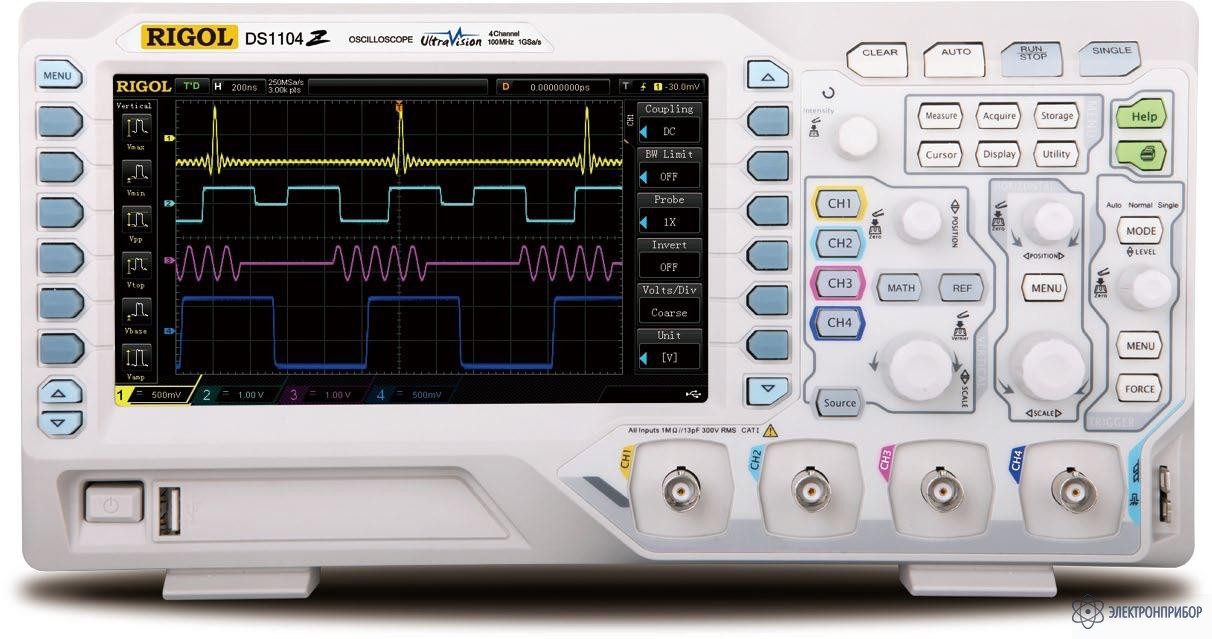

DS1104Z — цифровой осциллограф
Код товара: 33084-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
54983-13 до 17.07.2024
-
Производитель
С 01 января 2019 года в каждый цифровой осциллографа или осциллограф смешанных сигналов Rigol серии MSO/SA1000Z все четыре опции из комплекта из BND-MSO/DS1000Z входят в стандартную поставку (бесплатно активированы).
Комплект BND-MSO/DS1000Z включает в себя:
Опцию расширения глубины памяти MEM-DS1000Z
Опцию декодирования для протоколов RS232, SPI, I2C SA-DS1000Z
Опцию расширенного запуска AT-DS1000Z
Опцию регистратора REC-DS1000ZОписание цифрового осциллографа DS1104Z:
Цифровой осциллограф DS1104Z является сочетанием широких возможностей по исследованию сигналов и доступной цены. Большая глубина записи, наличие четырех каналов, высокая скорость захвата осциллограмм делают цифровой осциллограф DS1104Z идеальным инструментом для различных областей применения.
В цифровом осциллографе DS1104Z применена инновационная технология UltraVision, которая сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью, в зависимости от интенсивности сигнала. Благодаря использованию этой технологии, цифровой осциллограф DS1104Z особенно удобен при разработке и диагностике цифровых и аналоговых устройств.
-
-
Технические характеристики цифрового осциллографа DS1104Z:
Параметр Значение Полоса пропускания 100 MГц Режим дискретизации Реальное время Количество каналов 4 Регистрация Режим Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Макс. дискретизация (реальное время) 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Вход Связь по входу открытый, закрытый, земля Входной импеданс 1 MΩ±2% || 13 пФ ±3 пФ Учет ослабления пробников 0,01х-1000х с шагом 1-2-5 Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II Ограничение полосы пропускания 20 МГц, полный диапазон Параметры горизонтальной системы Скорость захвата осциллограмм 30000 осц./сек Интерполяция (sin x)/x Глубина записи Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) Коэффициент развертки 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 Погрешность временной базы ≤±25 ppm Максимальная задержка Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с Режимы Y-T, X-Y, самописец, задержка Параметры вертикальной системы Вертикальное разрешение 8 бит Вертикальное отклонение 1 мВ/дел ~ 10 В/дел Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел) ±100 В (500 мВ/дел ~ 10 В/дел ) Полоса пропускания для аналогового периодического сигнала DC ~ 100 МГц Полоса пропускания для однократного сигнала DC ~ 100 МГц Низкочастотный предел ≤5 Гц ( на входе BNC) Время нарастания ≤5 нс (типичное) Погрешность коэф.усиления <10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы Погрешность смещения ±0,1 дел ±2 мВ ±1%смещения Изоляция между каналами ≥40 дБ Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Widtd, Negative Pulse Widtd, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ Отображение 5 измерений одновременно Статистика Среднее, максимальное, минимальное, девиация, количество измерений Частотомер встроенный, 6 разрядов Математические операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs FFT окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Шкала для FFT окна dB/dBm, Vrms Количество шин для декодирования 2 Декодирование Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) Система запуска цифрового осциллографа DS1104Z
Параметр Значение Диапазон уровня запуска Внутренний ±5 делений от центра экрана Режим запуска Авто, обычный, одиночный Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц) Блокировка уровня запуска 16 нс ~ 10 с Чувствительность триггера 1 дел (< 5 мВ); 0,3 дел (>5 мВ) Запуск по фронту нарастающий, спадающий, нарастающий;спадающий Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = диапазон установок 8 нс ~ 10 с Запуск по ранту(опция AT-DS1000) условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок 8 нс ~ 4 с Запуск по окну(опция AT-DS1000) Фронт нарастающий, спадающий, нарастающий&спадающий Позиция запуска Вход, выход, время Ширина окна (время) 8 нс ~ 4 с Запуск по N фронту(опция AT-DS1000) Тип фронта нарастающий, спадающий Время 16 нс ~ 10 с Номер фронта 1 ~ 65535 Скорость нарастания (Slope) Скорость сигнала положительная или отрицательная полярность: >, <, внутри диапазона <> Условие запуска 8 нс ~ 10 с Запуск по видеосигналу Cистема NTSC, PAL и SECAM Cтандарт 480P, 576P HDTV Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Запуск по задержке(опция AT-DS1000) Фронт нарастающий, спадающий Условие задержки >, <, внутри интервала<>, вне интервала >< Длительность задержки 8 нс ~ 10 с Запуск по истечении времени (TimeOut)(опция AT-DS1000) Фронт нарастающий, спадающий, нарастающий&спадающий Установка времени 16 нс ~ 10 с Запуск по длительности события Установка H, L, X Условие запуска >, <, внутри интервала<> Длительность 8 нс ~ 10 с Запуск Установка/Удержание (Setup/Hold) Фронт нарастающий, спадающий Установка H, L Время установки 8 нс ~ 1 с Время удержания 8 нс ~ 1 с RS232/UART запуск(опция AT-DS1000) Полярность положительная, инвентированая Условие запуска Start, Error, Check Error, Data Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User Разрядность 5 bit, 6 bit, 7 bit, 8 bit I2C запуск(опция AT-DS1000) Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D Разрядность адреса 7 бит, 8 бит, 10 бит Диапазон от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF Длина 1 ~ 5 байт SPI запуск(опция AT-DS1000) Условие TimeOut Значение удержания 16 нс ~ 10 нс Разрядность 4 бит ~ 32 бит Установка H, L, X Основные технические характеристики цифрового осциллографа DS1104Z
Параметр Значение Дисплей Тип дисплея диагональ 7” , ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек Количество цветов 160 000 цветов Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно Тип отображения векторный, точками Выход для компенсации пробника Выходное напряжение (типичное) амплитуда 3 Вп-п Частота (типичное) Меандр 1 кГц Интерфейс Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) Питание Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц Потребляемая мощность <50 Вт Предохранитель 2 A, T тип, 250 В Массо-габаритные параметры Габаритные размеры 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) -
Комплект поставки DS1104Z
№ Наименование Количество 1 Цифровой осциллограф DS1104Z 1 2 Комплект опций BND-MSO/DS1000Z (расширение глубины памяти MEM-DS1000Z, декодирование для протоколов RS232, SPI, I2C SA-DS1000Z, расширенный запуск AT-DS1000Z, регистратор REC-DS1000Z) 1 3 Осциллографический щуп пассивный (150 МГц) 4 4 Сетевой кабель 1 5 USB кабель для подключения к ПК 1 6 Краткое руководство по эксплуатации 1 -
