Осциллографы лабораторные

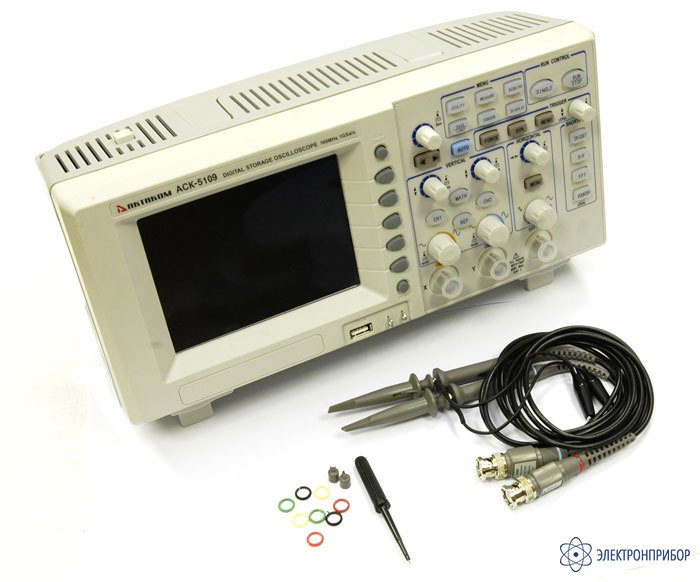

АСК-5109 — осциллограф

Код товара: 26761
  • 41498-09

    • Гарантия

      14 месяцев

    • Госреестр СИ РФ

      41498-09

    • Производитель

      АКТАКОМ

    Особенности прибора АСК-5109:

    • автоматические измерения: 12 по напряжению, 16 во временной области
    • курсорные измерения: ручные, слежение, авто
    • хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
    • ограничение полосы: 20 МГц
    • функция усреднения (2..256)
    • пиковый детектор
    • автоматический покадровый регистратор
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
    • интерполяция: Sin(x)/x, линейная
    • математические операции: сложение, вычитание, умножение
    • быстрое преобразование Фурье (5 окон), 1024 точек
    • регулируемый гистерезис уровня запуска
    • режимы растяжки, X-Y, самописец
    • встроенный 5-разрядный частотомер с запуском с передней панели
    • защита от несанкционированного доступа с паролем
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный
    • сохранение на USB-устройство
    • русскоязычное меню

  • Технические характеристики прибора АСК-5109:

    Параметр Значения
    Количество каналов 2
    Полоса пропускания 100 МГц
    Максимальная частота дискретизации в режиме реального времени 1 Гвыб/сек
    Частота дискретизации в эквивалентном режиме 50 Гвыб/сек
    Объем памяти максимальная - до 2,4 М точек (1,2М точек на канал)
    Вертикальное разрешение 8 бит
    Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел, погрешность: ±3%
    Время нарастания 3,5 нс
    Входной импеданс 1 MОм ±2% 18 пФ ±3 пФ
    Максимальное входное напряжение 400 В пик-пик
    Коэффициент развертки 2 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%
    Источник запуска канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный
    Тип входов AC, DC, ФВЧ, ФНЧ
    Тип запуска фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)
    Дисплей 5,6 дюймов, разрешение 320x234 точек, цветной TFT
    Интерфейс USB-host, USB-device, PASS/FAIL, RS232C , LAN
    Питание 99 В / 242 В (±10%)
    Потребляемая мощность 50 Вт
    Масса 2,5 кг
    Габаритные размеры 320х156,5х123 мм

  • Комплект поставки АСК-5109

    № Наименование Количество
    1. Документация 1
    2. Прибор 1
