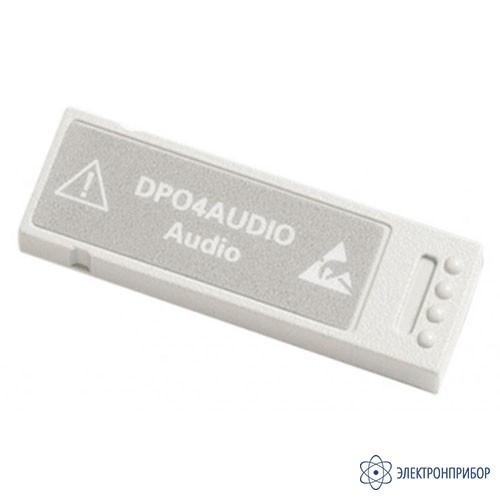

DPO4AUDIO модуль синхронизации и анализа цифровых последовательных аудиошин
Код товара: 33303-
-
Производитель
Назначение модуля анализа и запуска по сигналам последовательных шин DPO4AUDIO
Модуль анализа и запуска по сигналам последовательных аудиошин DPO4AUDIO позволяет осуществлять запуск по пакетам, передаваемым по аудиошинам I2S, LJ, RJ и TDM, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
Входы сигнала – любой канал 1 - 4, любой цифровой входной канал D0 - D15 Рекомендуемые пробники – несимметричные.
Запуск по выбранному слову, по синхросигналу кадра или по данным. Можно настроить запуск так, чтобы он выполнялся при соблюдении условия ≤, <, =, >, ≥ или ≠ для некоторого указанного значения или при попадании значения в пределы или за пределы указанного диапазона. Максимальная скорость передачи данных для I2S/LJ/RJ равна 12,5 Мбит/с. Максимальная скорость передачи данных для TDM равна 25 Мбит/с.
Подходит для серии MDO/MSO/DPO4000.
-
-
Совместимость с DPO4AUDIO
-
MDO4104B-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4104B-6 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4014B-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4034B-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054B-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054B-6 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4104-6 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4014-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4034-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054-6 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4104-3 осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
