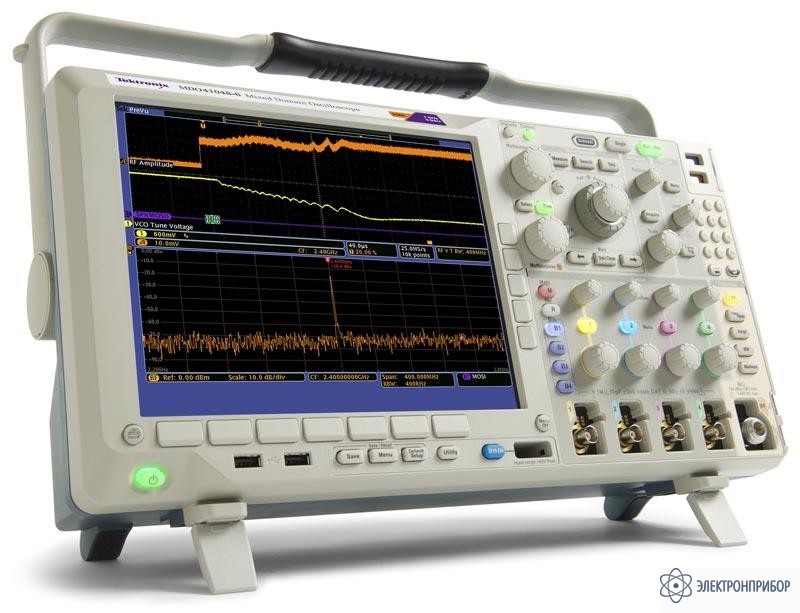

MDO4054B-6 — осциллограф смешанных сигналов с анализатором спектра

Код товара: 33292
  • 56712-14

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56712-14 до 04.03.2019

    • Производитель

      Tektronix, США

    Назначение осциллографа смешанных сигналов с анализатором спектра MDO4054B-6

    Осциллограф смешанных сигналов с анализатором спектра MDO4054B-6 обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенным для тестирования и наладки электронных схем, этот прибор позволяет исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

    В осциллографе MDO4054B-6 характеристики анализатора спектра значительно улучшены по сравнению с осциллографами предыдущей серии MDO4000.

    В число улучшений входят следующие:

    • Динамический диапазон без паразитных составляющих увеличен до гарантированных 60 дБн при типовом значении 65 дБн (в предыдущей серии эти значения составляли 55 и 60 дБн соответственно), чтобы выдавать пользователям более достоверную информацию при поисках паразитных сигналов.
    • Уровень фазового шума понижен на 20 дБ, чтобы точнее измерять паразитные сигналы и оценивать фазовый шум при малой отстройке от несущей.
    • Калиброванный демодулятор IQ позволяет выполнять высокоточные измерения сигналов с векторной модуляцией.
    • Максимальное время захвата РЧ-сигналов увеличено в два раза – с 79 мс до 158 мс – для более продолжительной корреляции с остальными сигналами системы, а также захвата и анализа большего числа пакетов модулированных данных.
    • Нижняя граничная частота уменьшена от 50 кГц до 9 кГц для покрытия диапазона, определенного международными стандартами для измерения электромагнитных помех.

    Области применения осциллографа смешанных сигналов с анализатором спектра MDO4054B-6

    Системная отладка устройств со встроенными средствами беспроводной связии

    1. Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
    2. Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
    3. Анализ временой и частотной области сигнала одним прибором
    4. Мониторинг нескольких точек разрабатываемого оборудования одновременно
    5. Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

    Анализ временных соотношений в комбинированных устройствах

    1. Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
    2. Простое измерение времени установления при включении или выключении РЧ сигналов
    3. Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала

    Спектральный анализ

    1. Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
    2. Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц

    Поиск источников шумов и помех

    1. Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
    2. Оценка влияния импульсного источника питания на остальные части системы
    3. Корреляция с сигналами во временной области позволяет выявлять основные источники шума

    Основные функции осциллографа смешанных сигналов с анализатором спектра MDO4054B-6

    • Измерения во временной области
      • 16 цифровых каналов:
        • Разрешение до 60 пс (MagniVu™)
      • 4 аналоговых канала:
        • Полоса пропускания 500 МГц
        • Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
    • Измерения в частотной области (спектрального анализа)
      • Выделенный входной канал РЧ-диапазона:
        • Диапазон частот от 9 кГц до 6 ГГц
        • Ультраширокая полоса захвата ≥1 ГГц
        • +Peak, -Peak, Average, Sample Detection
        • Отсележиване нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
        • Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
        • Автоматические маркеры пиков частоты и амплитуды пиков спектра
        • Ручные маркеры (для измерений непиковых значений)
        • Отдельная панель управления РЧ канала
    • Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени:
      • наблюдение за изменениями амплитуды, частоты или фазы во времени
    • Анализ спектра в любой записанный момент времени
    • Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
    • Длина записи по всем каналам 20 млн выборок
    • Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
    • Частота экрана >50 000 осциллограмм в секунду
    • Цветной XGA дисплей с диагональю 10,4" (264 мм)
    • Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин:
      • I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S,
      • Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю),
      • TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и параллельным шинам
    • Анализ WiFi (IEEE 802.11 a/b/g/j/n/p/ac -опция)
    • Демодулятор IQ
    • 44 автоматических измерений и БПФ:
      • Мощность канала
      • Коэффициент мощности соседнего канала (ACPR)
      • Занимаемая полоса частот (OBW)
    • Интерфейсы:
      • USB - HOST (2 разъёма на передней панели и 2 на задней)
        • сохранение данных
        • отправка на печать на принтере
        • подключение USB-клавиатуры
      • USB - Device (1 разъём на задней панели)
        • связь с ПК
        • прямая печать на принтеры с функцией PictBridge®
      • LAN (10/100/1000BASE-T Ethernet)
        • сетевое подключение
      • Video OUT Port
        • передача изображения на монитор или проектор
    • Модуль прикладных программ для анализа систем питания (приобретается дополнительно)

  • Техническое описание осциллографа смешанных сигналов с анализатором спектра MDO4054B-6

    Параметр Значение
    Температура
    При эксплуатации от 0 до +50 °C
    При хранении от –20 до 60 °C
    Влажность
    Верхнее значение от 40 до 50 °C, относительная влажность от 10 до 60 %
    Нижнее значение от 0 до 40 °C
    Система сбора данных: 1 МОм
    Максимальное входное напряжение на разъеме BNC 300 Вср. кв.
    Категория установки II
    Снижение 20 дБ/декада в диапазоне 4,5–45 МГц
    Снижение 14 дБ/декада в диапазоне 45–450 МГц
    Система сбора данных:50 Ом
    Максимальное входное напряжение на разъеме BNC 5 Вср. кв., с пиковыми значениями не более ±20 В (скважность ≤6,25 %)
    P6616: входы цифровых пробников
    Максимальное абсолютное напряжение на входе ±42 Впик
    Вход РЧ-сигнала
    Максимальное рабочее напряжение ±40 Впостоянного тока
    Рабочие диапазоны частот и напряжения сети 100...240 В (50/60 Гц); 115 В (400 Гц)
    Максимальное энергопотребление 225 Вт
    Габаритные размеры
    Высота прибора с убранной опорой и сложенной ручкой 229 мм
    Ширина, по втулкам ручки 439 мм
    Глубина, от задней опоры до передней части ручек: 147 мм
    Глубина прибора от задней части опоры до передней части передней крышки 155 мм
    Масса 5,0 кг (автономный прибор без передней крышки)

  • Комплект поставки MDO4054B-6

    № Наименование Количество
    1. Прибор 1
    2. Логический пробник P6616 (16 каналов) 1
    3. Адаптер N-BNC (103-0045-00) 1
    4. Пассивные пробника TPP0500 4
    5. Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия) 1
    6. Краткое справочное руководство и документация на компакт-диске 1
    7. Крышка передней панели 1
    8. Кабель питания 1
