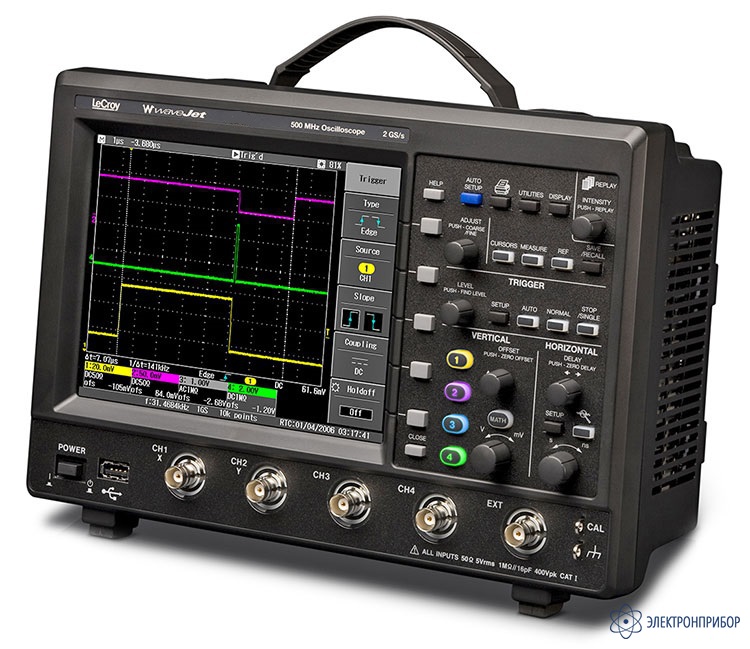

WJ 314A — цифровой осциллограф

Код товара: 21284
  • 40908-09

    • Гарантия

      3 года

    • Госреестр СИ РФ

      40908-09

    • Производитель

      LeCroy, США

    Назначение осциллографа цифрового WaveJet WJ 314A:

    Новинки от LeCroy детектируют аномалии (глитчи от 1 нс). "Длинная" память WJ-A обеспечивают по сравнению с конкурирующими моделями других производителей большее время "захвата" сигнала (в 50 - 200 раз больше) при тех же условиях. В сочетании с возможностью подавления шумов функция "Страничный режим" позволяет фиксировать вариации сигнала, а также наблюдать, что происходило непосредственно до или после события.

    Комбинация прекрасных технических характеристик и измерительных ресурсов осциллографа, точности и скорости вычислений, обеспечивает инженеров инструментом, позволяющим глубже вникать в проблемы, быстрее обнаруживать и устранять аномалии. Поддержка в серии наиболее востребованных полос пропускания, означает, что инженеры могут выбрать себе именно тот осциллограф, который наиболее подходит для решения конкретной задачи.

    Компания LeCroy в серии WaveJet 300 предлагает сочетание технических характеристик и компактности, которое на сегодняшний день является непревзойденным для цифровых осциллографов данного класса. Эти портативные осциллографы имеют всего 10 см в глубину, оснащены большим LCD дисплеем (диагональ 19 см) и предусматривают максимальное среди аналогичных моделей других производителей время захвата сигнала. Доступны 4 полосы пропускания: 100, 200, 350, 500 МГц.

    WaveJet представляет собой уникальный, легкий в использовании осциллограф, который во многом изменит представление специалистов о приборах данного класса.

    Серия WaveJet обладает продуманной, удобной передней панелью настроек и интуитивно понятными органами управления. В совокупности с наглядной структурой меню это исключает необходимость длительного обучения работе с прибором. Все настройки каналов горизонтального и вертикального отклонения, синхронизации активируются простым нажатием кнопки.

    Особенности осциллографа цифрового WaveJet WJ 314A:

    • Полоса пропускания 100, 200, 350, 500 МГц
    • 2/4 канала, частота дискретизации 1 ГГц на канал
    • Максимальная частота дискретизации 2 ГГц (кроме WJ 312 / WJ 314)
    • Эквивалентная частота дискретизации 100 ГГц
    • Объем памяти: 500 кб на канал
    • Авто- и курсорные измерения (26 параметров)
    • Режим «покадровой» регистрации (запись и воспроизведение до 1024 кадров), ZOOM (растяжка 1:1000), пиковый детектор (от 1 нс)
    • Максимальная скорость сбора 3600 осциллограм/с
    • Автоматическое детектирование пробников
    • Сохранение до 5 осциллограмм и 5 профилей настроек
    • Выделение ТВ строки (PAL/SECAM, NTSC)
    • Цветной TFT-дисплей с диагональю 19 см
    • Порт USB на передней панели (сохранение данных)
    • Интерфейс USB на задней панели (дистанционное управление)
    • Опционально: LAN, GPIB.

  • Технические характеристики осциллографа цифрового WaveJet WJ 314A:

    Параметр Значения
    Полоса пропускания 100 МГц
    Количество каналов 4
    Экран 19 см, TFT ЖКИ, VGA
    Частота дискретизации 1 ГГц
    Память 500 кб/канал
    Время захвата 500 мкс при дискретезации 1 ГГц
    Разрядность АЦП 8 бит
    Коэффициент отклонения 2 мВ/дел - 10 В/дел
    Погрешность коэффициента отклонения 2 %
    Ограничение полосы 20 Мгц
    Максимальное входное напряжение 400 В CAT I
    Связь входа "земля", 1 МОм открытый и закрытый
    Пробники Автодетектирование пробника, один пробник РР006А на каждый канал
    Коэффициент развертки 5 нс/дел - 50 с/дел
    Погрешность коэффициента развертки ±5*10-6
    Синхронизация Фронт, глич, интервал, количество импульсов, ТВ
    Измерения 26 автоматических измерений: Время спада (90 - 10 %), время спада (80 - 20 %), частота, интеграл, максимум, среднее, минимум, количество положительных импульсов, количество отрицательных импульсов, выбросы на вершинах положительного и отрицательного импульсов, пиковое значение, период, длительность положительного и отрицательного импульсов, время нарастания (20 - 80 %), время нарастания (10 - 90 %), среднее квадратическое значение, коэффициент ассиметрии, коэффициент ассиметрии по уровню, уровень опоры и вершин импульса, скважность импульсов, количество циклов, уровень между опорой и вершиной.
    Растяжка 1 растяжка в отдельном окне
    Математика Сумма, разность, произведение, БПФ (Ханнинга, плоское)
    Интерфейс USB 2.0 - для сохранения данных
    USB 2.0 (КОП, LAN - опция) - для ДУ

  • Комплект поставки WJ 314A

    № Наименование Количество
    1. Осциллограф цифровой запоминающий серии WaveJet WJ 314A 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1

    Дополнительная комплектация WJ 314A:

    (Поставляется по отдельному заказу)

    Наименование
    Сумка кейс со съемной крышкой передней панели
