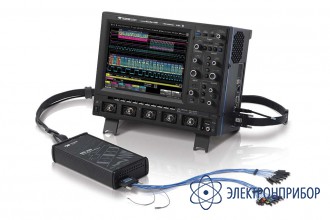

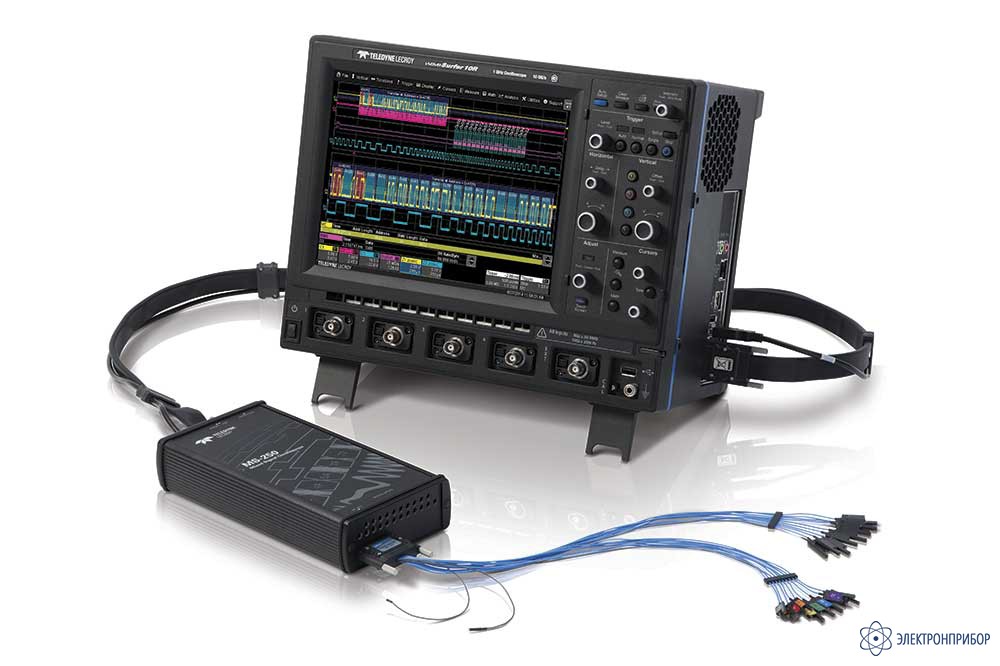

WaveSurfer 10R — осциллограф цифровой запоминающий

Код товара: 37136
  • 60893-15

    • Гарантия

      1 год

    • Госреестр СИ РФ

      60893-15 до 10.06.2020

    • Производитель

      LeCroy, США

    Краткие характеристики осциллографа цифрового запоминающего WaveSurfer 10R:

    • Полоса пропускания 1 ГГц
    • Число каналов 4
    • Частота дискретизации на канал 5 ГГц (10 ГГц при объединении), 10 ГГц на канал (опция «ADT»*)
    • Длина памяти до 20 МБайт (32 Мбайт - опция «ADT»*)
    • Возможность наблюдения смешанных сигналов
    • Развитая система синхронизации
    • Инструмент поиска аномалий (WaveScan)
    • Документирование и создание отчетов в LabNotebook™ («Моя записная книжка»)
    • Автоизмерения, математические функции
    • Опции: анализатор спектра, анализ электрической мощности, синхронизация и декодирование последовательных протоколов (19 стандартов)
    • Усовершенствованный интерфейс пользователя (MAUI)
    • Расширенная библиотека математических функций + «функция от функции» (опция «ADT»*)
    • Режим предыстории History (просмотр ранее собранных данных) (опция «ADT»*)
    • Режим сегментированной развертки (повышает эффективность использования памяти) (опция «ADT»*)
    • Цветной сенсорный дисплей (диагональ 26 см)

    * Программная опция «ADT» расширяет функциональные возможности базовой модели. Опция доступна для установки пользователем после покупки прибора.

  • Технические характеристики осциллографа цифрового запоминающего WaveSurfer 10R:

    Параметр Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 4
    Полоса проп. (-3 дБ, 50 Ом) 1 ГГц
    Время нарастания (50 Ом) 350 пс
    Ограничение ПП 20 МГц, 200 МГц
    Коэф. отклонения (Коткл.) Вход 50 Ом: 2 мВ/дел…1 В/дел // Вход1 МОм: 2 мВ/дел…10 В/дел
    Погрешность установки Коткл ± 1,5 % при смещении 0 В и ≥ 10 мВ/дел
    Входной импеданс 50 Ом ± 2%; 1 МОм ± 2% // 16 пФ
    Макс. входное напряжение Вход 50 Ом: 5 Вскз // Вход 1 МОм: 250 В макс. (DC + ACпик, ≤ 10 кГц)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв) 20 пс/дел - 1000 с/дел (самописец: 500 мс/дел - 1000 с/дел)
    Погрешность установки Кразв ± 5 х 10-6
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Один из каналов, вход внеш. синхр., вход внеш. синхр./10, от сети, быстрый фронт
    Режимы запуска развертки Автоколебательный, ждущий, однократный, стоп
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Вход внеш. синхронизации 1 МОм (± 2 %) / 15 пФ; ± 400 мВ (внеш.); ± 4 В (внеш./10)
    Режимы запуска развертки Предзапуск 0-100% объема памяти; послезапуск 0-10000 делений
    Диапазон внутр. синхронизации ±4,1 делений от центра
    Виды (типы) синхронизации Фронт, Глитч, Длительность, Логика, Видео (NTSC, PAL, SECAM, HDTV–720p, 1080i, 1080p), Рант, Скорость Нарастания, Интервал, Качество
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации В реальном времени 5 ГГц (10 ГГц при объединении каналов);
    эквивалентная 50 ГГц (периодический сигнал)
    Объем памяти на канал 10 МБ на канал (20 МБ при объединении каналов)
    Режимы сбора данных В реальном времени, эквивалентная, самописец
    Опция: сегментированная (5.000 сегментов с межсегментным интервалом от 1 мкс)
    ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИИЯ MS-250)
    Число цифровых каналов 18 каналов с разделением на подгруппы D0-D8, D9-D17; возможно перераспределение каналов между подгруппами
    Пороговые уровни TTL (± 1,4 В), CMOS (+ 2,5 В), ECL (- 1,3 В) или определенные пользователем (± 10 мВ с шагом 20 мВ)
    Частота дискретизации 1 ГГц
    Объем памяти 10 МБ/канал
    Входной импеданс 100 кОм / 5 пФ
    Макс. входное напряжение Максимальный уровень ± 30 Впик
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА
    Автоизмерения 24 параметра, отображение до 8 результатов
    Математика 12 операций, включая БПФ 1 Мб/с, объединение 2-х операторов в 1 матем. функц
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейсы Ethernet, USB (5), SVGA, GPIB (опция)
    Декодирование послед. протоколов (опция) USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD- 1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2
    Режим WaveScan Поиск аномалий в захваченном сигнале
    ПО для анализа (опции) Анализатор спектра, анализ электрич. мощности, анализ в телекоммуникациях
    ОБЩИЕ ДАННЫЕ
    Дисплей Цветной, 26,4 см TFT сенсорный экран, SVGA 800 х 600 точек
    Напряжение питания 100 – 240 В (± 10 %), 45 – 440 Гц (автовыбор)
    Габаритные размеры 260 x 340 x 152 мм
    Вес 7,26 кг

  • Комплект поставки WaveSurfer 10R

    № Наименование Количество
    1. Осциллограф WaveSurfer 10R 1
    2. Шнур питания 1
    3. Делитель 10:1 4
