VERDO SB1401 (батарея SDS и сумка) — осциллограф цифровой запоминающий 2 канала, 100 МГц, 1 Гвыб/с
Код товара: 84785-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
89598-23 до 28.07.2028
-
Артикул
274026
Сертификаты
Назначение осциллографа цифрового запоминающего 2 канала, 100 МГц, 1 Гвыб/с VERDO SB1401 (батарея SDS и сумка):
VERDO SB1401 - это доступные 2-канальные цифровые осциллографы с длиной записи до 10 миллионов точек. Приборы отличаются компактным корпусом толщиной всего 7 см, ярким большим цветным дисплеем с диагональю 20 см и разрешением 800×600 точек, возможностью батарейного питания, а также VGA выходом для отображения работы осциллографа на внешнем мониторе или экране.
Особенности осциллографа цифрового запоминающего 2 канала, 100 МГц, 1 Гвыб/с VERDO SB1401 (батарея SDS и сумка):
- 2 канала + вход внешней синхронизации;
- полоса пропускания: 100 МГц;
- 24 вида автоматических измерений;
- 5 типов триггеров (запуска) по фронту, по Импульсу, по Наклону, Видео, Поочередный;
- встроенный 6-разрядный частотомер;
- встроенный модуль Pass/Fail, тестирование в пределах («годен/негоден»);
- 24 вида автоматических измерений;
- сменная батарея для автономного использования;
- снимок результатов измерений;
- длина записи 1 тыс - 10 млн точек.
Варианты исполнения осциллографа цифрового запоминающего 2 канала, 100 МГц, 1 Гвыб/с VERDO SB1401 (батарея SDS и сумка):
- VERDO SB1401 - базовое исполнение;
- VERDO SB1401 (выход VGA) - осциллограф с видеовыходом VGA;
- VERDO SB1401 (батарея SDS) - осциллограф с батареей;
- VERDO SB1401 (батарея SDS и сумка) - комплект, содержащий осциллограф с батареей и сумкой для переноски.
Опциональная функция работы от литий-ионного полимерного аккумулятора обеспечивает возможность проведения измерений с плавающим потенциалом или в полевых условиях, где нет возможности питания от сети. Эта возможность в совокупности с малым весом и размерами делает прибор отличным решением для выездных инспекций объектов.
Возможности и преимущества осциллографа цифрового запоминающего 2 канала, 100 МГц, 1 Гвыб/с VERDO SB1401 (батарея SDS и сумка):
- математические операции: математика +, -, x, ÷, БПФ, цифровые фильтры: BЧ- фильтр, НЧ-фильтр, полосовой фильтр, режекторный фильтр с настраиваемой частотой среза;
- сохранение осциллограмм и настроек во внутреннюю память и на USB-устройство;
- функция усреднения (4...128) и детектирования пиков;
- автоматический покадровый регистратор: 1000 кадров;
- встроенный модуль Pass/Fail, тестирование в пределах («годен/негоден»);
- режим X-Y;
- выход синхронизации.
Интерфейсы осциллографа цифрового запоминающего 2 канала, 100 МГц, 1 Гвыб/с VERDO SB1401 (батарея SDS и сумка):
- USB-хост обеспечивает сохранение данных на внешних USB-носителях;
- порт USB-Device на задней панели упрощает подключение к ПК;
- Trig Out – коммутируемый разъем обеспечивает выход запуска развертки для синхронизации других устройств в измерительной системе;
- разъем «Pass/Fail» - коммутируемый разъем, на котором появляется импульс в результате работы режима тестирования на соответствие допускам;
- порт LAN реализует сетевое подключение прибора к ПК;
- VGA (опция) – позволяет подключать прибор к внешнему монитору или проектору.

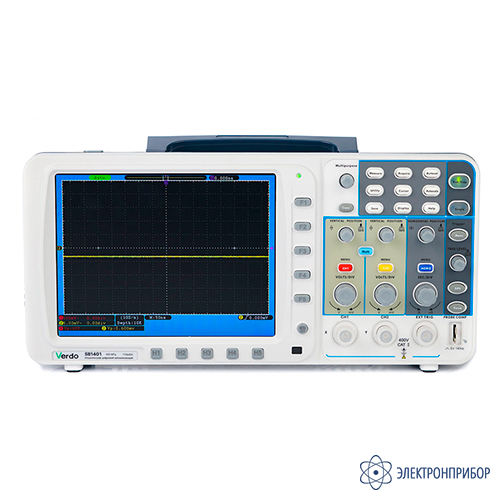

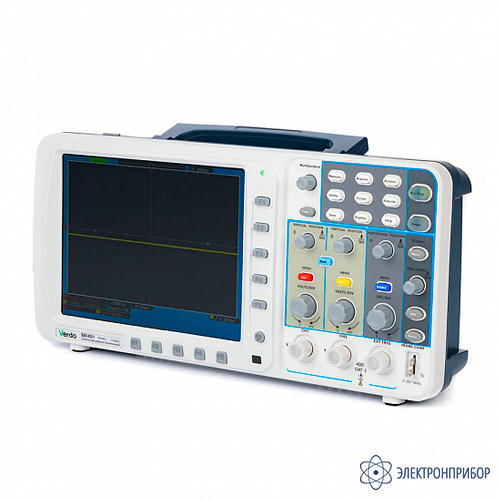

Внешний вид и органы управления:
1. Выключатель питания
2. Область отображения данных (дисплей)
3. Световая индикация питания
4. Область органов управления (кнопки и поворотные регуляторы)
5. Выход сигнала (5В/1кГц) для настройки компенсации щупа
6. Вход для внешнего синхросигнала
7. Входы измерительных каналов для исследуемых сигналов
8. Кнопка отключения меню

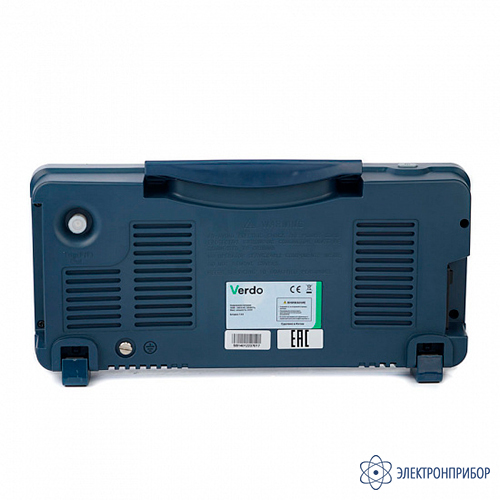

9. Многофункциональные кнопки менюЗадняя панель:
1. Порт выхода синхронизации и сигнала Pass/Fail
2. Ручка для переноски
3. Решетки вентилятора
4. Ножки, позволяющие регулировать угол наклона осциллографа
5. Контакт для заземленияБоковая панель:
1. Порт USB «хост»
2. Порт USB «устройство»
3. Порт COM/VGA (опция)
4. Порт LANДлинная память для анализа сложных сигналов
Размер длины памяти 10М в осциллографах VERDO SB1400 можно выбрать из ряда 1000/ 1К/ 100К/ 1М/ 10М. Максимальная памей 10 млн. точек позволяет захватывать осциллографом сигналы большой длительности и при этом на максимальной частоте дискретизации, то есть максимально подробно и без потери разрешения.
Тесты по маске
Тесты по маске позволяют эффективно проверить качество сигнала в условиях большого потока сигналов и большого количества контролируемых осциллограмм или их источников, в частности, например, разбраковывать электронные модули по осциллограммам в контрольных точках на производственной линии. Маска определяет часть дисплея осциллографа, на которой не должен присутствовать сигнал. Маска задается с помощью «эталонного» сигнала с установленными пользователем допусками по горизонтали и вертикали дисплея.
Функция тестирования по маске осциллографов VERDO SB1400 позволяет выполнять следующее:
- Определение количества проанализированных осциллограмм на предмет соответствия заданным критериями прохождения теста;
- Установление порога превышения, который должен быть достигнут, чтобы результат тестирования мог считаться неудовлетворительным;
- Подсчет неудовлетворительных результатов теста (контролируемый сигнал попадает на участок маски, выделенный как запретная область);
- Настройка действий при превышениях, неудовлетворительных (или наоборот, удовлетворительных) результатах тестирования: звуковой сигнал, остановка теста и запуска развертки осциллографа;
- Сохранения и загрузка установленных условий тестирования для последующих испытаний;
- На разъеме «Р/Г» осциллографа в ходе тестирования появляется высокий уровень при положительном результате тестирования и низкий – при отрицательном, что позволяет, к примеру, реализовать электромеханическую сортировку годных и негодных компонентов или модулей.
Режим X-Y
Наличие у осциллографа VERDO SB1400 двух входных каналов позволяет проводить фазовый анализ данных в режиме X-Y. В этом случае сигнал из канала CH1 отображается на горизонтальной оси, а сигнал из канала CH2 – на вертикальной оси. При этом осциллограф переключается в режим выборки данных без запуска. Данные отображаются в виде цветных точек.
Анализ данных
Осциллографы VERDO SB1400 предоставляют пользователю базовые аналитические функции, включая:
- 24 автоматических измерений параметров сигнала;
- курсорные измерения, которые привязываются к осциллограмме или экрану;
- математические операции с осциллограммами, включая сложение, вычитание, умножение и деление двух различных каналов осциллографа;
- базовый анализ с БПФ по 1024 точкам в частотной области с возможностью просмотра и курсорными измерениями величины (Вольт или децибел) или частоты, с настройкой типа окна БПФ ( 4 видов) и единиц измерения (dB или Vrms).
Покадровая запись и воспроизведение осциллограмм
В осциллографах серии VERDO SB1400 реализована крайне полезная функция для анализа сигналов – покадровая запись и воспроизведение. Система запуска осциллографа позволяет выделить в отдельный кадр интересующую часть сигнала – аномалию или какой-либо дефект. Покадровую запись интересующего сигнала можно проводить во внутреннюю память с максимальным числом кадров до 1000 и интервалами между кадров от 1 мс до 1000 с.
Такой режим (его еще называют фигурами Лиссажу) полезен для:
- отображения частотного и фазового соотношения сигналов, поданных на разные каналы;
- измерения ВАХ двухполюсников.
Режимы сбора данных и их отображения
В осциллографах серии VERDO SB1400 реализованы 3 режима сбора данных:
- Выборка (обычный режим данных, когда осциллограмма строится из всех выборок ALITI, или из прореженных в соответствии с выбранным коэффициентом развертки).
- Усреднение (осциллограмма на экране строится из результата усреднения нескольких захваченных прибором осциллограмм (выбор из 4, 16, 64, 128 осциллограмм) – позволяет убрать из осциллограммы сигнала случайные шумы и помехи.
- Детектирование пиков: используется для детектирования максимальных и минимальных значений в сигнале, для этого производится поиск минимумов и максимумов на смежных интервалах дискретизации. Данный режим позволяет обнаруживать краткие всплески сигнала даже на длинных развертках и применяется для обнаружения помех, а также для оценки шумовой дорожки сигнала.
Базовый набор условий запуска развертки
Система синхронизации цифрового осциллографа помимо формирования устойчивой осциллограммы на экране служит для выделения в потоке входных сигналов интересующий пользователя сигнал или его примечательную часть (например, аномалию или другой сбой).
VERDO SB1400 оснащены базовым набором функций запуска, включающих запуск по фронту сигнала, длительности импульса, времени нарастания/спада а также по элементам аналогового видеосигнала.
Вывод экрана осциллографа на внешний монитор или проектор
Осциллографы VERDO SB1400 имеют разъем VGA (для приборов SB1401, SB1402, SB1403, SB1404 – опционально, а для SB1405, SB1406 – штатно), позволяющий выводить изображение экрана прибора на внешний монитор или проектор в разрешении 800x600. Эта функция будет востребована для организации совместной работы или обучения.
Программное обеспечение для анализа на ПК
- программное обеспечение, входящее в комплект поставки осциллографа, позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм;
- в поставляемом программном обеспечении реализована командная строка, позволяющая управлять прибором посредством SCPI команд;
- программное обеспечение поддерживает два интерфейса подключения осциллографа к ПК – USB и Ethernet (LAN).
-
-
Технические характеристики осциллографа цифрового запоминающего 2 канала, 100 МГц, 1 Гвыб/с VERDO SB1401:
Параметр Verdo SB1401 Verdo SB1402 Verdo SB1403 Verdo SB1404 Verdo SB1405 Verdo SB1406 Пропускная способность 100 МГц 200 МГц 300 МГц Частота дискретизации 1 Гвыб/с 2 Гвыб/с 1 Гвыб/с 2 Гвыб/с 2,5 Гвыб/с 3,2 Гвыб/с Горизонтальная развертка 2 нс/дел ~ 100 с/дел 1 нс/дел ~ 100 с/дел Дисплей 8’’ цветной ЖК-дисплей, 800 × 600, 65536 цветов, TFT экран Каналы 2+1 (внешняя синхронизация) Длина записи 10 Мб АЦП 8 бит Вертикальная развертка 2 мВ/дел ~ 10 В/дел Точность временной развертки ±100 ppm Коммуникационные интерфейсы USB-хост, USB-устройство, Pass/Fail, LAN, VGA (дополнительно) или RS232 (дополнительно) Батарейное питание штатная возможность, батарея - опция Режим входа DC, AC, Земля Частотомер 6 разрядов, от 2 Гц до максимальной полосы пропускания Размер / Масса 340х155х70 мм / 1,82 кг -

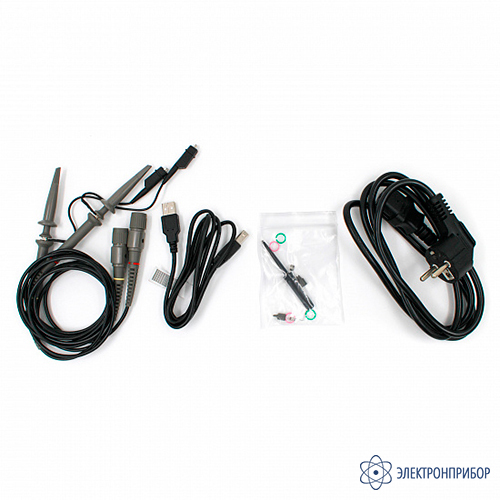

Комплект поставки VERDO SB1401 (батарея SDS и сумка)
№ Наименование VERDO SB1401 VERDO SB1401 (выход VGA) VERDO SB1401 (батарея SDS) VERDO SB1401 (батарея SDS и сумка) 1 Осциллограф цифровой 1 1 1 1 2 Пассивный щуп: 1,2 мм, 1:1 (10:1) 2 2 2 2 3 Кабель USB 1 1 1 1 4 Шнур питания 1 1 1 1 5 Компакт-диск (программа обмена данными, драйверы прибора) 1 1 1 1 6 Руководство по эксплуатации 1 1 1 1 7 Аккумуляторная батарея питания - - 1 1 8 Сумка для переноски - - - 1 -
