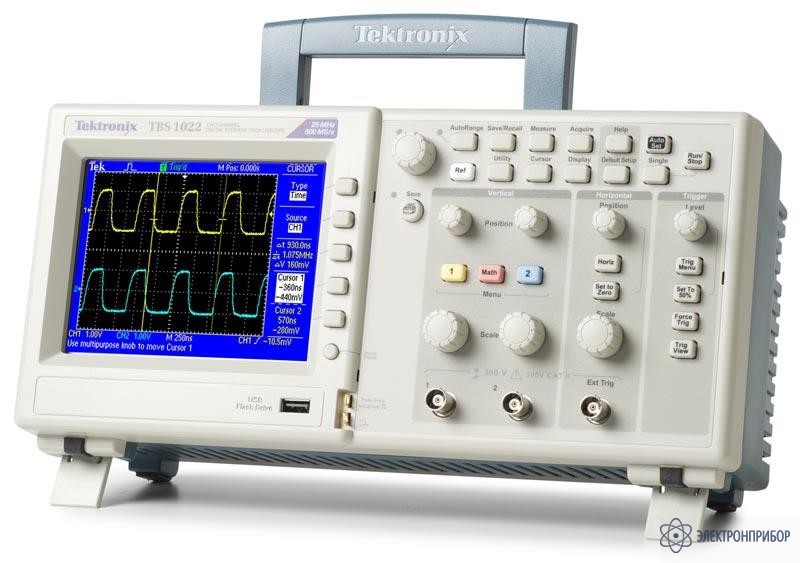

TBS1022 — цифровой запоминающий осциллограф

Код товара: 29990
  • 52925-13

    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52925-13 до 12.03.2018

    • Производитель

      Tektronix, США

    Особенности цифрового запоминающего осциллографа TBS1022 :

    • 16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
    • Встроенная функция контроля предельных значений сигнала
    • Автоматическая регистрация данных с расширенными возможностями
    • Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
    • Встроенная контекстно-зависимая справочная система
    • Мастер проверки пробника
    • Многоязычный интерфейс пользователя
    • Активный цветной ЖК дисплей с диагональю 5,7 дюймов (144 мм)
    • Небольшие размеры и масса – глубина 124 мм, масса 2 кг
    • Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
    • Программное обеспечение Tektronix OpenChoice® помогает интегрировать осциллограф в контрольно-измерительную систему
    • Расширенные возможности запуска, включая запуск по длительности импульса и запуск по выбранным строкам видеосигнала
    • Гарантия 5 лет

  • Технические характеристики цифрового запоминающего осциллографа TBS1022 :

    Параметр Значение
    ЖК дисплей (QVGA) TFT
    Полоса пропускания 25 МГц
    Число каналов 2
    Вход внешнего запуска Есть
    Частота дискретизации в каждом канале 500 Мвыб./с
    Длина записи 2,5 тыс. точек на всех скоростях развертки для всех моделей
    Разрешение по вертикали 8 бит
    Чувствительность по вертикали 2 мВ/дел - 5 В/дел с калиброванной точной настройкой, для всех моделей
    Погрешность по постоянному току по вертикали ±3 % для всех моделей
    Масштабирование по вертикали Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной
    Максимальное входное напряжение 300 В ср.кв. (КАТ II); снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 В пик-пик на частоте 3 МГц
    Диапазон смещения +2 В (2 мВ/дел - 200 мВ/дел)
    +50 В (>200 мВ/дел - 5 В/дел)
    Ограничение полосы пропускания 20 МГц для всех моделей
    Режим связи по входу Связь по постоянному току, по переменному току или заземление входа
    Входной импеданс 1 МОм параллельно с емкостью 20 пФ
    Диапазон скорости развертки 5 нс/дел - 50 с/дел
    Погрешность развертки 50 х 10 -6
    Масштабирование по горизонтали Увеличение или уменьшение горизонтального размера осциллограммы в реальном времени и остановленной
    Интерфейсы ввода/вывода
    Порты USB Хост-порт USB на передней панели поддерживает USB-накопители
    Порт USB на задней панели обеспечивает подключение к ПК и к любому принтеру, совместимому с PictBridge
    GPIB Опция
    Энергонезависимая память
    Отображение сохраненных осциллограмм (2) 2,5 тыс. точек
    Сохранение осциллограмм без USB накопителя (2) 2,5 тыс. точек
    Максимальный объем USB накопителя 64 ГБ
    Сохранение осциллограмм на USB накопителе 96 и более осциллограмм по 8 МБ
    Сохранение настроек без USB накопителя 10 настроек органов управления передней панели
    Сохранение настроек на USB накопителе 4000 и более настроек органов управления передней панели по 8 МБ
    Сохранение снимков экрана на USB накопителе 128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов)
    Сохранение всей информации на USB накопителе 12 или более операций «Сохранить все» по 8 МБ
    При одной операции «Сохранить все» создается от 3 до 9 файлов
    (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)
    Характеристики дисплея
    Экран Активная цветная TFT матрица с разрешением QVGA
    Интерполяция Sin(x)/x
    Режимы отображения Точечный, векторный
    Послесвечение Выкл., 1 с, 2 с, 5 с, бесконечно
    Формат YT и XY
    Условия окружающей среды и нормы безопасности
    Температура рабочая от 0 до +50 °C
    Температура при хранении от -40 до +71 °C
    Относительная влажность рабочая до 80 % при температуре до +40 °C
    Относительная влажность при хранении до 45 % при температуре до +50 °C
    Высота над уровнем моря рабочая до 3000 м
    Высота над уровнем моря при хранении до 3000 м
    Электромагнитная совместимость Соответствует требованиям 2004/108/EC, EN61326 Класс A;
    Cоответствует требованиям австралийского стандарта по ЭМС
    Безопасность UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010- 1:2001, МЭК 61010-1:2001
    Габариты и масса
    Ширина 326,3 мм
    Высота 158,0 мм
    Глубина 124,2 мм
    Масса без принадлежностей 2 кг
    Масса с принадлежностями 2,2 кг
    Ширина в упаковке 476,2 мм
    Высота в упаковке 266,7 мм
    Глубина в упаковке 228,6 мм

  • Комплект поставки TBS1022

    № Наименование Количество
    1. Цифровой запоминающий осциллограф TBS1022 1
    2. Пассивные пробники, по одному на канал 1
    3. Кабель питания (необходимо выбрать вариант вилки) 1
    4. Отслеживаемый сертификат калибровки NIM/NIST 1
    5. Руководство по вводу в эксплуатацию и безопасности (на английском, японском и упрощенном китайском языках) 1
    6. Подробные руководства пользователя 1
    7. Программное обеспечение OpenChoice® PC Communications 1

    Дополнительная комплектация TBS1022:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Высоковольтный дифференциальный активный пробник, 25 МГц
    2. Высоковольтный пассивный пробник 1000X, 75 МГц
    3. Высоковольтный пассивный пробник 100X, 500 МГц
    4. Жесткий пластиковый кейс для переноски прибора (требуется Мягкая сумка для переноски прибора)
    5. Кабель USB «Хост-порт – устройство», длина 0,9 м
    6. Комплект для монтажа в стойку
    7. Мягкая сумка для переноски прибора
    8. Пассивный пробник 10X, 100 МГц
    9. Пассивный пробник 10X, 200 МГц
    10. Пассивный пробник 10X/1Х, 200 МГц
    11. Пассивный пробник 1X, 15 МГц, 300 В ср.кв. , КАТ II
    12. Переходник GPIB-USB
    13. Пробник переменного тока, 15 А, 60 МГц
    14. Пробник переменного тока, 2000 А, от 5 до 50 кГц
    15. Пробник переменного тока, 6 А, 120 МГц
    16. Пробник постоянного и переменного тока 100 А, 100 кГц, с разъемом BNC
    17. Руководство по обслуживанию (только на английском языке)
    18. Руководство по программированию (только на англий- ском языке)
    19. Усилитель для пробников постоянного/переменного тока 150 А, 15 МГц
    20. Усилитель для пробников постоянного/переменного тока 30 А, 100 МГц
    21. Усилитель для пробников постоянного/переменного тока 50 А, 50 МГц
    22. Усилитель для пробников постоянного/переменного тока 500 А, 2 МГц
