Осциллографы лабораторные

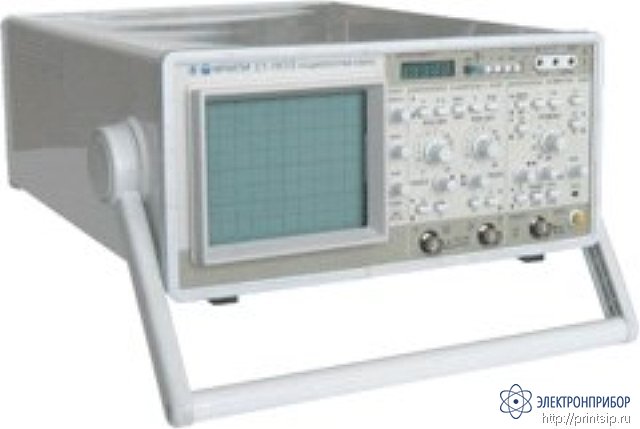

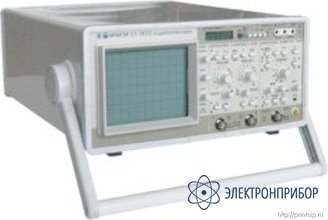

С1-167/1 — осциллограф аналого-цифровой двухканальный

Код товара: 35872

  • Назначение осциллографа аналого-цифрового двухканального С1-167/1

    С1-167/1 - аналоговый осциллограф, имеющий блок аналого-цифрового преобразователя (АЦП), обеспечивающий наблюдение периодических и однократных электрических сигналов и измерение их параметров при помощи курсоров в полосе частот 0 - 10 МГц в цифровом режиме. В цифровом режиме индикация режимов работы и измеренных значений сигнала осуществляется на экране электронно-лучевой трубки (ЭЛТ).

    C1-167/1 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.

    Особенности осциллографа аналого-цифрового двухканального С1-167/1

    • Полоса пропускания 0 - 25 МГц
    • Два канала
    • Режим X-Y выхода с калиброванным коэффициентом отклонения
    • Модуляция яркости луча (Z-вход)
    • Выход (Z-выход) положительного импульса прямого входа
    • Блок цифрового преобразования сигналов (БЦПС)
    • Индикация режимов работы экране ЭЛТ
    • Режим самописца (регистрация дрейфов)
    • Регистрация однократных сигналов

  • Технические характеристики осциллографа аналого-цифрового двухканального С1-167/1

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания: 0-25 мГц
    Коэффициенты отклонения 2 мВ/дел-10 В/дел (шаг 1-2-5)
    Погрешность установки ± 3% (±4 % с делителем 1:10)
    Время нарастания ПХ ≤ 14 нс
    Входной импеданс 1 МОм/25 пФ, (10 МОм/23 пФ с делителем 1:10)
    Входное напряжение:
    с открытым входом
    с закрытым входом
    с делителем 1:10
    ≤110
    ≤110
    ≤250
    Режимы по вертикали:
    Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов А+Б
    Горизонтальное отклонение
    Коэффициенты развёртки 100 нсек/дел-0,1 сек/дел (шаг 1-2-5)
    Погрешность установки ± 4% , с растяжкой ±5%
    Растяжка развёртки x 10
    Режимы развёртки автоколебательный, ждущий, однократный
    Синхронизация
    Источники канал А, канал Б, сеть, внешний
    Внешняя синхронизация 25 МГц; 0,2-10 В (1 Мом/25 пФ)
    режим X-Y:
    Наличие режима X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения 2 мВ/дел - 10 В/дел (± 10%)
    Общие характеристики
    Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
    Размер экрана 80x100 мм
    Питание 220 В ±10%, 50 Гц
    Потребляемая мощность 90 В · А
    Габаритные размеры (HxWxD) 140x300x385 мм
    Масса 8 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность
    5°С - 40°С
    80% при 25 °С
    Блок цифрового преобразования сигналов
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания 0-10 МГЦ
    Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
    Погрешность установки коэффициента отклонения ± 3 %
    Режимы работы Канал А, канал Б, сумма каналов А ± Б
    Горизонтальное отклонение
    Коэффициенты развёртки 50 нс/дел - 20 с/дел (шаг 1-2-5)
    Погрешность установки коэффициента отклонения ± 3 %
    Объём памяти 64 Кб в каждом канале
    Режим запуска развертки Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала
    Предзапуск 100 % экрана
    Погрешность измерения ΔU (сигнал ≥4 деления) ±3 %
    Погрешность измерения ΔT (интервал ≥4 деления) ±2 %
    Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ:
    по вертикали
    по горизонтали
    на ±1/2 экрана
    на ± 1/4 экрана

  • Комплект поставки С1-167/1

    № Наименование Количество
    1. Осциллограф-мультиметр аналоговый двухканальный С1-167/1 1
