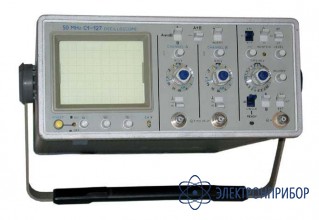

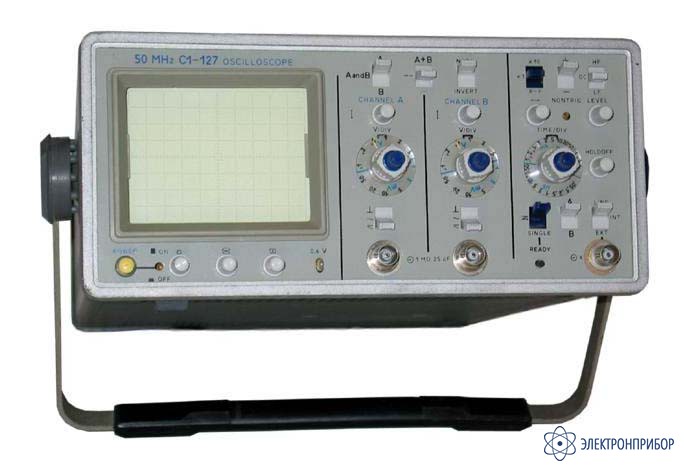

С1-127/1 — осциллограф
Код товара: 20429-
-
Гарантия
1.5 года
Назначение осциллографа С1-127(С1-127/1):
Удобство и прочность конструкции, высокая временная и температурная стабильность характеризуют портативный осциллограф С1-127. Осциллограф имеет два канала тракта вертикального отклонения, которые могут работать в следующих режимах: наблюдение сигналов в канале А; наблюдение каналов в сигнале Б; алгебраическое суммирование сигналов каналов А и Б; изменение полярности сигналов в канале Б. Благодаря широкому применению микросборок частного применения, а так же импульсного блока питания достигнуто значительное снижение веса, габаритных размеров, потребляемой мощности прибора. Все это существенно облегчает обслуживание и диагностику неисправностей оборудования на труднодоступных объектах и при движении на различных транспортных средствах. Наличие режимов X -Y, яркостной модуляции (Z вход), расширенный диапазон частот синхронизации предоставляют дополнительные функциональные возможности для отображения исследуемых сигналов.
-
-
Технические характеристики осциллографа С1-127(С1-127/1):
Параметр Значение Вертикальное отклонение Количество каналов 2 Режимы отображения канал А, канал В; изменение полярности в канале В; суммирование сигналов каналов А и В; поочередная или прерывистая коммутация каналов А и В Полоса пропускания 50 МГц Диапазон частот синхронизации до 75 МГц Время нарастания 7 нс (5 мВ/дел ... 5 В/дел)
35 нс (1 мВ/дел ... 2 мВ/дел)Коэффициенты отклонения 1 мВ/дел ... 5 В/дел Погрешность ± 3 % (5 мВ/дел ... 5 В/дел)
± 4 % (1 мВ/дел ... 2 мВ/дел)Входной импеданс 1 Мом/25 пФ Макс. входное напряжение 100 В (эффективное значение)
300 В (с делителем 1:10)Горизонтальное отклонение Коэффициенты развертки 50 нс/дел ... 0,2 с/дел
(плюс усилитель х10)Погрешность ± 3 % , ± 4 % ( в режиме х10) Режимы развертки авто, ждущий, однократный Параметры синхронизации Источники синхронизации канал А, канал В, внешний,от сети Внутренняя синхронизация 10 Гц ... 75 МГц Внешняя синхронизация 10 Гц ... 75 МГц Режим X - Y Полоса частот 20 Гц ... 3 МГц Коэффициент отклонения 2 В/дел Общие характеристики Калибратор меандр (1 кГц, 0,6 В) Экран 80 х 60 мм (10 х 8 дел), ускоряющее напряжение 8 кВ Питание 220 В ± 10 % , 50 Гц
115/220 В ± 5 % , 400 Гц
27 В ± 10 % (С1 - 127)Диапазон рабочих температур минус 30 - плюс 50°С (для С1-127)
плюс 5 - плюс 40 °С (для С1-127/1)Потребляемая мощность от сети 220 В 50 ВА Потребляемая мощность от источника постоянного тока 27В 30 Вт Габаритные размеры 405 х 295 х 130 мм Масса 5,5 кг -
