Осциллографы лабораторные

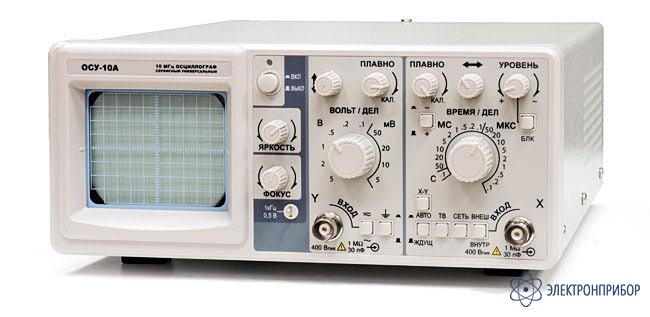

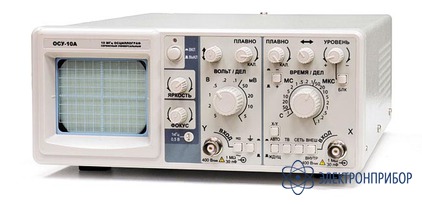

ОСУ-10А — осциллограф

Код товара: 21566
  • 28709-05

    • Гарантия

      1 год

    • Госреестр СИ РФ

      28709-05

    • Производитель

      MCP, Китай

    Краткие характеристики осциллографа ОСУ-10А:

    • Полоса пропускания 0…10 МГц
    • Высокая стабильность параметров калибровки - включай и работай!
    • ТВ синхронизация
    • Внешняя синхронизация
    • Развертка внешним сигналом (режим X-Y)
    • Исполнение: горизонтальное
    • Малогабаритный, масса 3 кг
    • Стоимость - доступная каждому!

  • Технические характеристики осциллографа ОСУ-10А:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0...10 МГц (открытый вход)
    10 Гц...10 МГц (закрытый вход)
    Коэф. отклонения (Коткл.) 10 мВ/дел...5 В/дел
    Погрешность установки Коткл ±3 %
    Регулировка Коткл. Плавное перекрытие в 2,5 раза
    Время нарастания <=35 нс
    Входной импеданс 1 МОм (±3 %) / 30 пФ (±5 %)
    Макс. входное напряжение 400 В (DC + ACпик)
    Вход усилителя Открытый (DC), закрытый (AC), заземленный (GND)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв) 0,1 мкс/дел...0,1 с/дел
    Погрешность установки Кразв ±3 %
    Регулировка Кразв Плавное перекрытие в 2,5 раза
    СИНХРОНИЗАЦИЯ Источники синхронизации Внутренний, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, ТВ
    Чувствительность Внутренняя - 1 дел.; внешняя - 0,3 В; ТВ - 2 дел.
    Уровень внеш. синхронизации До 400 В (DC + ACпик)
    Вход внешней синхронизации 1 МОм (±3 %) / 20 пФ (±5пФ)
    X - Y ВХОД Полоса пропускания (-3 дБ) 0...1 МГц (открытый вход)
    10 Гц...1 МГц (закрытый вход)
    Коэффициент отклонения Вход X: 0,2 В/дел...0,5 В/дел
    Разность фаз усилителей X, Y <=3° в диапазоне 0...50 кГц
    КАЛИБРАТОР Форма сигнала Меандр
    Частота сигнала калибровки 1 кГц (±2 %)
    Уровень сигнала калибровки 0,5 Впик-пик (± 2 %)
    ЭЛТ Размер экрана Диагональ 7,5 см; площадь 8 х 10 дел. (1 дел. = 6 мм)
    Напряжение ускорения 1,3 кВ
    Цвет свечения Зеленый
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (±10 %); (50 ± 2) Гц
    Потребляемая мощность Не более 25 Вт
    Габаритные размеры 220 х 90 х 270 мм
    Масса 3 кг

  • Комплект поставки ОСУ-10А

    № Наименование Количество
    1. Прибор 1
    2. Делитель х1/х10 1
    3. Шнур питания 1
    4. Предохранитель 1
    5. Документация 1
