Осциллографы лабораторные

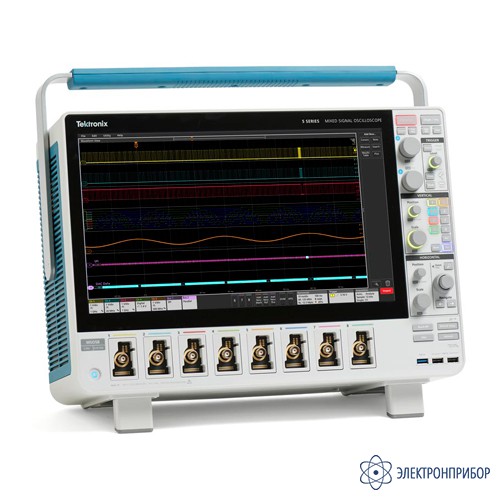

MSO56 5-BW-350 — цифровой осциллограф смешанных сигналов

Код товара: 45990
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69066-17 до 25.10.2022

    • Производитель

      Tektronix, США

    Описание цифрового осциллографа смешанных сигналов MSO56 5-BW-350:

    Осциллограф смешанных сигналов MSO56 5-BW-350 - это не только новый дисплей и интерфейс пользователя. Это новый стандарт!

    Большой экран и полное управление прибором обеспечивает сенсорный дисплей с диагональю 15,6 дюйма и высоким разрешением. При помощи ёмкостного сенсорного дисплея с управлением сенсорными жестами, кнопок и ручек управления передней панели или мыши можно тестировать и анализировать множество сигналов, не углубляясь в меню.

    Среди основных возможностей сенсорного управления можно выделить:

    • Навигацию по сигналам при помощи жестов перелистывания;
    • Масштабирование сигналов для улучшения обзора;
    • Перетаскиваемые маркеры и измерения.

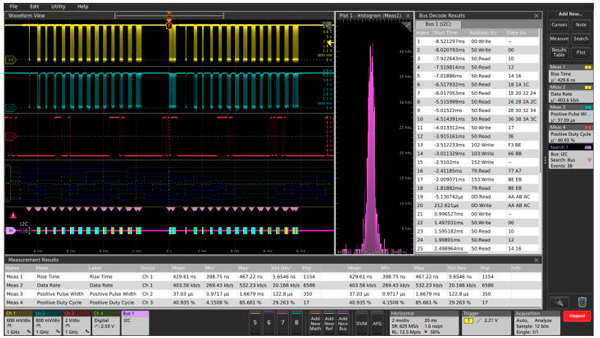

    Кроме удобства управления на большом экране можно одновременно наблюдать с высоким разрешением аналоговые и цифровые сигналы, результаты анализа сигналов, измеренных параметров и итог декодирования в различных формах отображения, в том чсиле графической, текстовой и табличной.

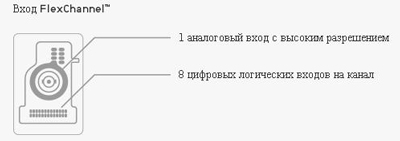

    Осциллографы Tektronix MSO Cерии 5 имеют большое число каналов для тестирования. При заказе пользователь может выбрать прибор с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать для получения и отображения 1 аналогового сигнала с высоким разрешением или 8 цифровых логических сигналов — просто путём замены пробника. Осциллограф смешанных сигналов MSO56 5-BW-350 имеет 6 аналоговых входа и 48 цифровых опционально с пробником TLP058.

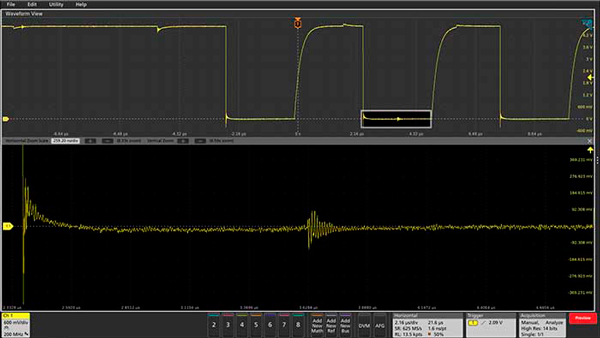

    Осциллограф смешанных сигналов MSO56 5-BW-350 позволяет выполнять анализ мельчайших деталей за счёт разрешения по вертикали до 16 бит. Высокое разрешение по вертикали обеспечивают 12-битные аналого-цифровые преобразователи с усовершенствованной технологией обработки цифровых сигналов. Прибор позволяет рассмотреть и измерить мельчайшие детали малых сигналов, даже если они накладываются на большие сигналы.

  • Технические характеристики цифрового осциллографа смешанных сигналов MSO56 5-BW-350:

    Параметр Значение
    Количество входов FlexChannel 6 (6 аналоговых и 48 цифровых опционально с пробником TLP058)
    Полоса пропускания 350 МГц
    Максимальная частота дискретизации 6,25 Гвыб/сек на все аналоговые и цифровые каналы
    Максимальная глубина записи 62,5 М точек (125 М точек - опция) на все аналоговые и цифровые каналы
    Скорость захвата >500000 осц/сек
    Разрешение АЦП 12 бит (16 бит в режиме HiRes)
    Входной импеданс 1 МОм/50 Ом
    Генератор сигналов (опция) 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К
    Цифровой вольтметр (штатно, после регистрации) 4 разряда, напряжение AC RMS, DC, AC+DC RMS
    Частотомер (штатно, после регистрации) 8 разрядов, 8 мВпп до 2 дел.
    Анализ джиттера опция
    Запуск и анализ по сигналам (опция) I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM
    Дисплей 15,6", WVGA 1920x1080, сенсорный, мультитач

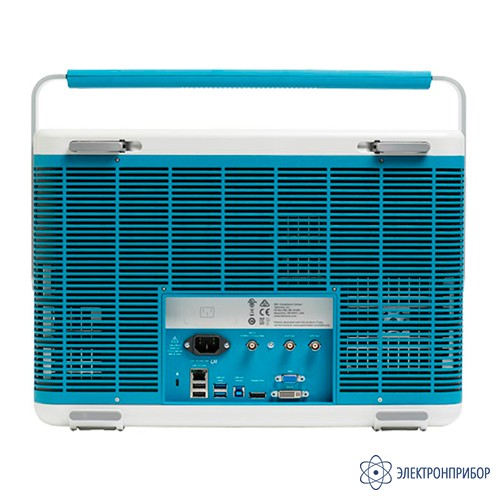

    Интерфейсы USB Host (x7), USB Device, LAN (с LXI), Display Port, DVI-D, Video Out
    Процессор ПК Intel i5-4400E, 2.7 ГГц, 64 разрядный
    Габаритные размеры 309х454х204 мм
    Вес 11,4 кг
  • Комплект поставки MSO56 5-BW-350

    Наименование Количество
    1 Цифровой осциллограф смешанных сигналов MSO56 5-BW-350 1
  • Дополнительная комплектация MSO56 5-BW-350
