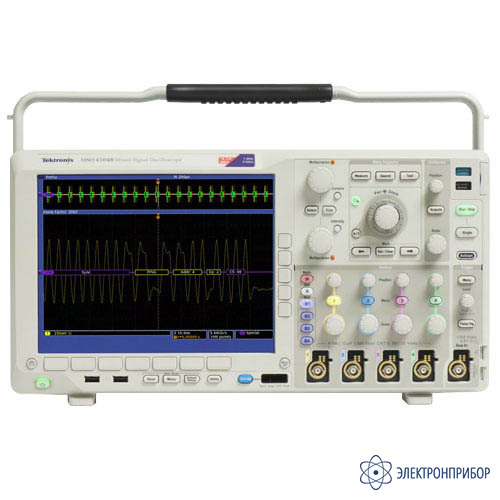

MSO4034B — цифровой осциллограф смешанных сигналов
Код товара: 26445-
-
Гарантия
3 года
-
Госреестр СИ РФ
48468-11 -
Производитель
Назначение цифрового осциллографа смешанных сигналов MSO4034B:
С помощью цифрового осциллографа смешанных сигналов MSO4034B можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Цифровой осциллограф смешанных сигналов MSO4034B обеспечивают длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Благодаря применению системы быстрого поиска и навигации Wave Inspector® , функций автоматизированного анализа сигналов последовательных и параллельных шин, функций контроля предельных значений, тестирования по маске и автоматизированного анализа источников питания, осциллографы компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.
Особенности цифрового осциллографа смешанных сигналов MSO4034B :
- Панель управления Wave Inspector® облегчает навигацию
- 41 вид автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Проектирование и анализ устройств со смешанными сигналами (серия MSO)
- Автоматический запуск, декодирование и поиск для сигналов параллельных шин
- Независимая настройка порогов для каждого канала
- Многоканальный запуск по времени установки и удержания
- Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени для цифровых каналов 60,6 пс
- Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска,
декодирования и поиска для последовательных шин I²C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I²S/LJ/RJ/TDM - Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
- Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
- Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подклю- чение USB клавиатуры
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор
-
-
Технические характеристики цифрового осциллографа смешанных сигналов MSO4034B :
Параметр Значение Число аналоговых каналов 4 Полоса пропускания 350 МГц Время нарастания 1 нс Частота дискретизации (1 канал) 2,5 Гвыб./с Частота дискретизации (2 канала) 2,5 Гвыб./с Частота дискретизации (4 канала) 2,5 Гвыб./с Длина записи (1 канал) 20 млн. точек Длина записи (2 канала) 20 млн. точек Длина записи (4 канала) 20 млн. точек Продолжительность захвата с макс. частотой дискретизации 8 мс Число цифровых каналов 16 Характеристики дисплея Тип дисплея Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм) Разрешение 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) Интерполяция Sin(x)/x Представление сигналов Векторы, точки, переменное послесвечение, бесконечное послесвечение Координатная сетка Полная, сетка, перекрестие, рамка, IRE и мВ Формат YT и одновременно XY/YT Максимальная скорость захвата > 50 000 осциллограмм в секунду Источник питания Напряжение от 100 до 240 В ±10 % Частота от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %)
400 Гц ±10% (115 В ±13 %)Потребляемая мощность Не более 225 Вт Габариты и масса Высота 229 мм Ширина 439 мм Глубина 147 мм Масса нетто 5 кг Масса брутто 10,7 кг Конфигурация для установки в стойку 5U Зазор для охлаждения 51 мм с левой и с задней стороны прибора Условия окружающей среды Температура рабочая от 0 до +50 °C Температура при хранении от -20 до +60 °C Относительная влажность рабочая от 10 до 60 % при температуре от +40 до +50 °C
от 10 до 90 % при температуре от 0 до +40 °CОтносительная влажность при хранении от 5 до 60 % при температуре от +40 до +60 °C
от 5 до 90 % при температуре от 0 до +40 °CВысота над уровнем моря рабочая 3000 м Высота над уровнем моря при хранении 9144 м Электромагнитная совместимость Директива совета EC 2004/108/EC Безопасность UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004
Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001,
МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 -
Комплект поставки MSO4034B
№ Наименование Количество 1. Кабель питания 1 2. Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе 1 3. Компакт-диск с документацией 1 4. Один пассивный пробник на каждый аналоговый канал 1 5. Передняя крышка 1 6. ПО NI LabVIEW SignalExpress™ Tektronix Edition 1 7. ПО OpenChoice® Desktop 1 8. Руководство пользователя 1 9. Сумка с принадлежностями 1 10. Цифровой осциллограф смешанных сигналов MSO4034B 1 Дополнительная комплектация MSO4034B:
(Поставляется по отдельному заказу)
№ Наименование 1. Активный несимметричный пробник напряжения TekVPI, 1,5 ГГц 2. Высоковольтный дифференциальный пробник, 100 МГц, ±6 кВ 3. Высоковольтный дифференциальный пробник, 200 МГц, ±1,5 кВ 4. Высоковольтный дифференциальный пробник, 200 МГц, ±750 В 5. Высоковольтный дифференциальный пробник, 50 МГц, 1,3 кВ 6. Высоковольтный пассивный пробник 100Х, 2,5 кВ, 500 МГц 7. Генератор импульсов с компенсацией фазовых сдвигов 8. Дифференциальный пробник напряжения TekVPI, 1 ГГц, входное напряжение ±42 В 9. Дифференциальный пробник напряжения TekVPI, 1,5 ГГц, входное напряжение ±8,5 В 10. Дифференциальный пробник напряжения TekVPI, 500 МГц, входное напряжение ±42 В 11. Жесткий кейс для переноски (требуется ACD4000B) 12. Кабель питания универсальный европейский (220 В, 50 Гц) 13. Комплект для монтажа в стойку 14. Мягкая сумка для переноски 15. Пассивный высоковольтный пробник TekVPI® , 2,5 кВ, 800 МГц, 50Х 16. Пассивный пробник напряжения TekVPI, 1 ГГц, 10Х, входная емкость 3,9 пФ 17. Пассивный пробник напряжения TekVPI® , 500 МГц, 10Х, входная емкость 3,9 пФ 18. Пассивный пробник напряжения TekVPI® , 500 МГц, 2Х, входная емкость 12,7 пФ 19. Переходник GPIB-USB 20. Переходник с TekVPI на TekProbe BNC 21. ПО для отладки ПЛИС Altera 22. ПО для отладки ПЛИС Xilinx 23. Приспособление для компенсации фазовых сдвигов и калибровки пробников 24. Пробник постоянного/переменного тока TekVPI, 120 МГц, 30 А 25. Пробник постоянного/переменного тока TekVPI, 20 МГц, 150 А 26. Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition – полная версия 27. Сервисное руководство (только на английском языке) -
