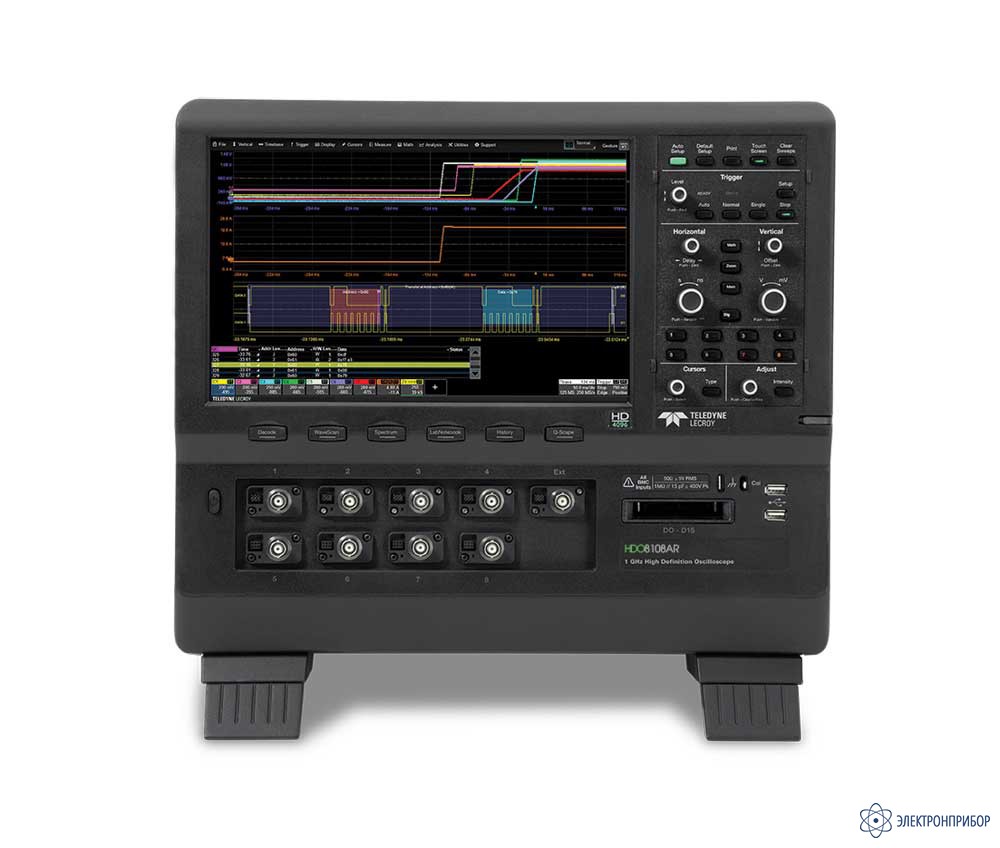

HDO8108AR — осциллограф цифровой высокого разрешения

Код товара: 45086
  • 68188-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68188-17 до 01.08.2022

    • Производитель

      LeCroy, США

    Сертификаты

    Особенности осциллографа высокого разрешения HDO8108AR:

    • 8 аналоговых каналов, опция 16 цифровых каналов;
    • Полосы пропускания: 1 ГГц;
    • Технология высокого разрешения HD4096 (АЦП 12 бит), низкий уровень собственных шумов;
    • Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы);
    • Объем памяти: 50 МБ/канал с расширением до 250 МБ/канал (аналоговые каналы); 50 МБ с расширением до 125 МБ (цифровые каналы), распределяется между активными каналами;
    • Режим WaveScan: поиск аномалий в длинной записи по 20 условиям;
    • Режим “Анализатор спектра” в стандартной комплектации;
    • Сегментированная развертка, интеллектуальная система синхронизации;
    • Синхронизация и декодирование 19 протоколов последовательной передачи данных (опция);
    • Возможность интеграции с пакетами MathCad, MatLab, Excel;
    • Пользовательский интерфейс MAUI + One Touch;
    • Режим мультизакладок Q-ScapeTM для оптимизации использования рабочей части экрана;
    • Расширенные возможности наблюдения и анализа: 12 математических функций, 12 масштабированных форм сигналов, 12 сохраненных сигналов;
    • Программные опции: анализ электрической мощности, анализ джиттера , цифровые фильтры, анализ на ЭМС, анализ по телеком. маскам и глазковым диаграммам;
    • Приложение LabNotebook для создания отчетов и документирования результатов;
    • Поддержка более 30 пробников (токовых, дифференциальных, высоковольтных) с интерфейсом ProBus;
    • Большой цветной сенсорный ЖК дисплей (31 см), отображение одновременно до 40 форм сигналов;
    • «Открытая» платформа на базе ОС WIN 7 (64 bit).

  • Технические характеристики осциллографа высокого разрешения HDO8108AR:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 8
    Полоса пропускания (-3 дБ, 50 Ом) 1 ГГц
    Время нарастания (50 Ом) 450 пс
    Ограничение ПП 20 МГц, 200 МГц
    Коэффициент отклонения (Коткл.) Вход 50 Ом: 1 мВ/дел…1 В/дел // Вход1 МОм: 1 мВ/дел…10 В/дел
    Погрешность установки Коткл ± 0,5 % при смещении 0 В
    Диапазон установки смещения Вход 50 Ом: ± 1,6 В (≤ 4,95 мВ/дел); ± 4 В (5 – 9,9 мВ/дел); ± 8 В (10 – 19,8 мВ/дел); ± 10 В (20 мВ – 1 В/дел)
    Вход 1 МОм: ± 1,6 В (≤ 4,95 мВ/дел); ± 4 В (5 – 9,9 мВ/дел); ± 8 В (10 – 19,8 мВ/дел); ± 16 В (20 – 100 мВ/дел); ± 80 В (102 – 198 мВ/дел); ± 160 В (200 мВ – 1 В/дел); ± 400 В (1,02 – 10 В/дел)
    Входной импеданс 50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ
    Макс. входное напряжение Вход 50 Ом: 5 Вскз // Вход 1 МОм:400 В макс. (DC + ACпик, ≤ 10 кГц)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 20 пс/дел…5000 с/дел (до 25000 с/дел при опциональном увеличении памяти)
    Погрешность установки Кразв ± 2,5 х 10-6
    Синхронизация
    Источники синхросигнала Один из каналов, вход внеш. синхронизации, вход внеш. синхр-ии./10, от сети
    Режимы запуска развертки Автоколебательный, ждущий, однократный, стоп
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Вход внеш. синхронизации 1 МОм (±2 %) / 15 пФ; ± 400 мВ (внеш.); ± 4 В (внеш./10)
    Режимы запуска развертки Пред- (0-100% объема памяти) и послезапуск (0-10 000 делений); удержание (2 нс – 20 с или 1 – 1 млрд событий)
    Диапазон внутр. синхр-ии ±4,1 делений от центра
    Виды (типы) синхронизации Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная, по результатам измерений, обучаемая TriggerScan
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит (до 15 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
    Частота дискретизации 2,5 ГГц на каждый канал; для периодич. сигнала до 125 ГГц с выбором в диапазоне 20 пс-10 нс/дел
    Объем памяти на канал Стандарт 50 МБ; опции 100 МБ, 250 МБ
    Режимы сбора данных В реальном времени, эквивалентный, самописец, сегментированный (30 000 сегментов с межсегментным интервалом от 1 мкс, до 65 000 сегментов при опциональном увеличении памяти)
    Интерполяция Линейная, sinX/X
    Логический анализатор
    Число цифровых каналов 16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами
    Пороговые уровни TTL, ECL, CMOS (2,5/ 3,3/ 5 В), PECL, LVDS или определенные пользователем (уровень ±10 В с шагом 20 мВ, гистерезис 100 мВ – 1,4 В с шагом 100 мВ)
    Погрешность установки порогового уровня ± (3% от уст. + 100 мВ)
    Частота дискретизации 1,25 ГГц
    Объем памяти Стандарт 50 МБ на 16 каналов; опции 100 МБ / 125 МБ на 16 каналов
    Входной импеданс 100 кОм / 5 пФ
    Предельные параметры входного сигнала Максимальный уровень ± 30 Впик, частота не более 250 МГц, минимальна длительность импульса 2 нс
    Измерение и анализ
    Автоизмерения 38 параметров; отображение до 12 результатов + статистика, гистограммы, графики; измерение на заданном интервале по Х
    Математика 31 операция, включая БПФ 128 Мб/с, отображение до 12-и графиков математики, возможность двойного преобразования
    Допусковый контроль По предельному значению, либо по шаблону; действия – записать, сигналы Стоп/Авария/Импульс, регистрация в LabNotebook
    Дополнительные возможности
    Интерфейсы Ethernet (2), USB2.0 (2), USB3.0 (4), USBTMC, GPIB (опция), DisplayPort 1.2
    Декодирование послед. протоколов (опция) USB2, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, ENET, NRZ, SENT, AudioBus, DigRF 3G, DigRF V4, MIPI D-PHY CSI-2
    Режим WaveScan Поиск аномалий в захваченном сигнале (по 20 параметрам)
    ПО для анализа (опции) Анализ электрич. мощности, анализ в телекоммуникациях, цифровые фильтры, анализ ЭМС, индивидуальный пользовательский интерфейс
    Общие данные
    Дисплей Цветной, 31 см, TFT сенсорный экран, WXGA 1280 х 800 точек, отображение до 40 осциллограмм (каналы, растяжка, математика, память)
    Процессор Intel® Core™ i5-4570S Quad, 2.9 ГГц (или лучше), ОС Windows Embedded Standard 7 (64-бит), ОЗУ 8 ГБ (32 ГБ при опциональном увеличении памяти)
    Напряжение питания 100 – 240 В (±10 %), 45 – 66 Гц (автовыбор), 400 Вт/420 ВА (макс. 550 Вт/570 ВА)
    Габаритные размеры 374 х 417 х 280 мм
    Вес 12,3 кг

  • Комплект поставки HDO8108AR

    № Наименование Количество
    1 Осциллограф цифровой высокого разрешения HDO8108AR 1
    2 Шнур питания 1
    3 Делитель РР018 1:10 1
