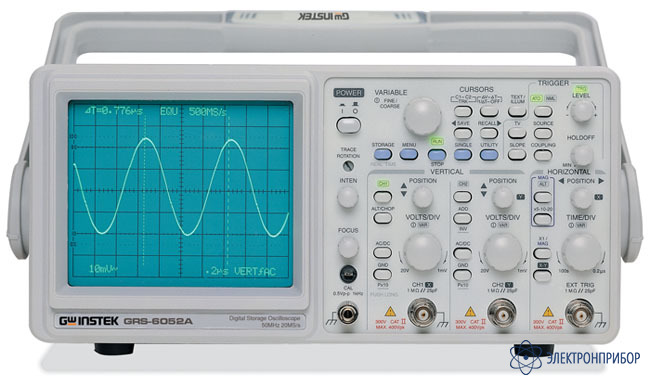

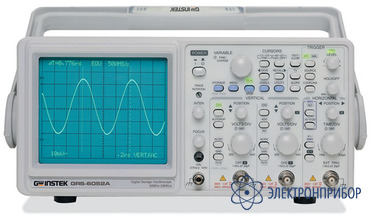

GRS-6052A — цифровой осциллограф

Код товара: 21495
  • 29607-05

    Назначение осциллографа GRS-6052A:

    Осциллограф GRS-6052A: Полоса пропускания 50 МГц, 2 канала; Максимальная частота дискретизации: 100 Мвыб/с; эквивалентная 500 МВыб/с; Объем памяти на канал 2 К; Задержка запуска развертки (0 … 10 делений); Развертка медленных сигналов (0,2 … 100 с/дел); Пиковый детектор (> 25 нс), усреднение (2 … 256), сглаживание; Курсорные измерения (∆V, ∆T, 1/∆T); Одновременная индикация основной и растянутой развертки; Растяжка развертки (х5, х10, х20); ТВ синхронизация (строка, кадр); Автовыбор источника синхросигнала в 2-х канальном режиме; Выход канала 1; Запись в память до 10 осциллограмм, до 10 профилей; Интерфейс RS-232С; Собран по SMT технологии.

    Особенности осциллографа GRS-6052A:

    • ЦИФРОВОЙ РЕЖИМ:
    • Максимальная скорость дискретизации 500 МВыборок/сек.;
    • Задержка запуска развертки (до 10 периодов);
    • Прокрутка осциллограммы с коэффициентом развертки до 100 с/дел.;
    • Развертка однократного сигнала с возможностью его прокрутки;
    • Режим усреднения (от 2 до 256 разверток);
    • Включение/выключение режима сглаживания;
    • Максимальный коэффициент развертки 10 нс/дел.;
    • Запись/считывание до 10 осциллограмм;
    • Запись/считывание до 10 профилей;
    • АНАЛОГОВЫЙ РЕЖИМ:
    • Коэффициент усиления от 1 мВ/дел. до 20 В/дел.;
    • Курсорные измерения (ΔV, ΔT, 1/ΔT);
    • Растяжка развертки (х5, х10, х20);
    • Одновременная индикация основной и растянутой развертки;
    • Автовыбор источника синхросигнала в 2-канальном режиме ТВ синхронизация;
    • Выход канала 1;
    • Модуляция яркости луча (Z-вход);
    • Режим развертки внешним сигналом (X-Y вход);
    • Интерфейс RS-232;
    • Собран по SMT технологии.

  • Технические характеристики осциллографа GRS-6052A:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0 … 50 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
    Коэффициент отклонения 1 мВ/дел … 20 В/дел (шаг 1-2-5)
    Погрешность установки ± 3% (5 мВ/дел...20 В/дел)
    ± 5% (1 мВ/дел, 2 мВ/дел)
    Регулировка Плавное перекрытие в 2,5 раза (до 50 В/дел.)
    Входной импеданс 1 МОм/25 пФ
    Максимальное входное напряжение 400 В (DC + ACпик, до 1 кГц)
    Режимы работы Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки 0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
    Погрешность установки ± 3 %
    ± 5 % при растяжке х5, х10; ± 8% при растяжке х20
    Максимальное значение 20 нс/дел. (10 нс/дел. не калибровано)
    Регулировка Плавное перекрытие в 2,5 раза (до 1,25 с/дел.)
    СИНХРОНИЗАЦИЯ
    Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
    Режимы запуска разверкти Автоколебательный, ждущий, ТВ (кадр, строка)
    Фильтры синхронизации Связь по переменному току, ФНЧ, ФВЧ
    Уровень внешней синхронизации До 400 В (DC + ACпик, до 1 кГц)
    Вход внешней синхронизации 1 МОм / 25 пФ
    СБОР ДАННЫХ
    Разрешение по вертикали 8 бит (АЦП на каждый канал)
    Максимальная частота дискретизации 100 МГц (однокр. сигнал); 500 МГц (периодич. сигнал)
    Полоса пропускания 0 … 50 МГц (периодич. сигнал); 0 … 25 МГц (однокр. сигнал)
    Длина записи 2 К на канал (1 К на канал при эквив. дискретизации)
    Коэффициент развертки В реальном времени: 1 мкс…0,1 с/дел.
    В эквив. времени: 0,2…0,5 мкс/дел.
    Самописец: 0,2…100 с/дел.
    Растяжка х5, х10, х20 с векторной или точечной интерполяцией
    Разрешение отображения 25 точек/дел. по вертикали, 100 точек/дел. по горизонтали
    Режимы сбора данных Выборка, пик. детектор (> 25 нс), усреднение (2 /…/ 256)
    Память 10 осциллограмм
    X-Y ВХОД
    Полоса пропускания (-3 дБ) 0 … 500 кГц (канал 1 - Х; канал 2 - Y)
    Коэффициент отклонения 1 мВ/дел … 20 В/дел.
    Разность фаз X-Y ≤ 3° в диапазоне 0 … 50 кГц
    ЭЛТ
    Размер экрана 8 x 10 дел. (1 дел. = 10 мм)
    Напряжение ускорения 10 кВ
    Регулировки Яркость, фокусировка, подсветка
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
    Габаритные размеры 275 х 130 х 370 мм
    Масса 8,5 кг

  • Комплект поставки GRS-6052A

    № Наименование Количество
    1. Осциллограф GRS-6052A 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
