Осциллографы лабораторные

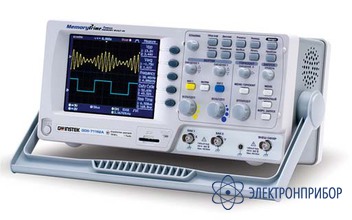

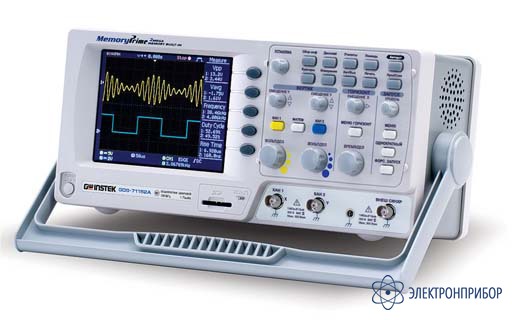

GDS-71102A — осциллограф цифровой запоминающий 2-канальный

Код товара: 25490
  • 69232-17

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69232-17 до 14.11.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности осциллографа GDS-71102A

    • Количество каналов 2;
    • Полоса пропускания 100 МГц;
    • Максимальная частота дискретизации: 1 ГГц, эквив. 25 ГГц;
    • Объем памяти 1 Мб на канал (2 Мб – при объединении);
    • 27 видов автоматических измерений, курсорные измерения (ΔU; ΔT; 1/ΔT);
    • Режим автоизмерения временных задержек 2-х сигналов (8 параметров);
    • Функция автоустановки параметров развертки, запуска и усиления (с блокировкой при необходимости);
    • 5 функций математики: сложение, вычитание, умножение, деление, БПФ (на участке 1 кб), БПФ с.к.з.;
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный);
    • Режимы растяжки, самописца и XY;
    • Синхронизация по длительности импульса и ТВ;
    • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256);
    • Память: 15 осциллограмм, 15 профилей настроек;
    • Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%);
    • Интерфейс: USB 2.0 для управления;
    • Слот SD (Secure Digital) для записи данных на карты памяти;
    • Цветной TFT-дисплей с регулируемой яркостью;
    • Русифицированное меню.

  • Технические характеристики цифрового осциллографа GDS-71102A

    Параметр Значение
    КАНАЛ
    ВЕРТИКАЛЬНОГО
    ОТКЛОНЕНИЯ    		 Число каналов 2
    Полоса пропускания (-3дБ) 0…100 МГц
    Ограничение полосы пропускания до 20 МГц
    Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел (шаг 1-2-5)
    Погрешность установки Коткл. ± 3 %
    Время нарастания ≤ 3,5 нс
    Входной импеданс 1 МОм (± 2 %) / 16 пФ
    Макс. входное напряжение 300 В (DC+AС пик, до 1 кГц)
    Диапазон смещения ±0,4 В – при 2 мВ/дел…50 мВ/дел
    ± 4 В – при 10 мВ/дел…500 мВ/дел
    ± 40 В – при 1 В/дел…5 В/дел
    Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
    Математика +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
    КАНАЛ
    ГОРИЗОНТАЛЬНОГО
    ОТКЛОНЕНИЯ    		 Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел
    Погрешность установки Кразв. ± 0,01 %
    Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
    Синхронизация Источники синхросигнала Канал 1, канал 2, сеть, внешний (Ext)
    Режимы запуска развертки Автоколебательный, ждущий, однократный,
    ТВ (NTSC, PAL / SECAM),
    по фронту, по длительности импульса (20 нс…10 с),
    пред- (10дел. максимум) и послезапуск (1000 дел.)
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0…25 МГц: 0,5 деления или 5 мВ
    25 МГц – 60/100: 1,5 деление или 15 мВ
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит
    Частота дискретизации 1 ГГц на каждый канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции)
    Эквив. частота дискретиз. 25 ГГц
    Длина записи 1 Мб (2 Мб при объединении каналов)
    Пиковый детектор 10 нс
    Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
    КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции ΔU; ΔT; 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%)
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс USB (файлы BMP, CSV- cохр. экранов и SET- профилей)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 15 осциллограмм; 15 профилей
    Выход калибратора Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%)
    ОБЩИЕ ДАННЫЕ ЖК-дисплей Цветной (TFT), диагональ14см, 8 × 10 дел (разрешение 320 х 240)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
    Габаритные размеры 140 х 142 х 310 мм
    Масса 2,5 кг
    Параметры пробника GTP-010A-2*
    Положение
    переключателя
    1х    		 Коэфф. ослабления 1:1
    Полоса пропускания 0…6 МГЦ
    Входное сопротивление 1 МОм ± 2%
    Входная емкость 47 пФ
    Макс. входное напряжение 300 В КАТ I, 150 В КАТ II (DC + пик. AC)
    Положение переключателя 10х Коэфф. ослабления 10:1
    Полоса пропускания 0…100 МГц
    Входное сопротивление 10 МОм ± 2%
    Входная емкость 17 пФ
    Макс. входное напряжение 500 В КАТ I, 300 В КАТ II (DC + пик. AC)

    * Изготовитель оставляет за собой право, без предварительного уведомления, заменять пробник типа GTP-010A-2 на пробник с аналогичной спецификацией.

  • Комплект поставки GDS-71102A

    № Наименование Количество
    1. Осциллограф цифровой запоминающий GDS-71102A 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
