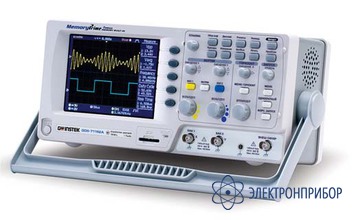

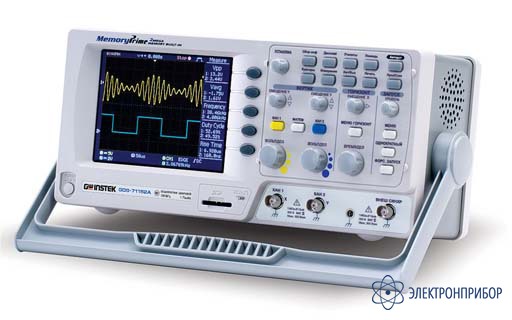

GDS-71062 — цифровой осциллограф

Код товара: 21464
  • 38084-08

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      38084-08 до 28.05.2023

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Назначение осциллографа цифрового GDS-71062:

    Осциллограф цифровой запоминающий GDS-71062: Полоса пропускания 60 МГц; 2 канала; Коэффициент отклонения 2 мВ … 5 В / дел; Коэффициент развертки 1 нс … 10 с / дел; Частота дискретизации 250 Мвыб/с (эквив. до 25 Гвыб/с); Длина записи 4 К на канал; Маркерные и авто измерения (15 параметров); Функция БПФ; Пиковый детектор (10 нс); Глубокая память (15 осциллограмм, 15 профилей); Выделение ТВ строки (PAL/ SECAM/ NTSC); Режим XY; Цветной TFT дисплей (320 х 240); Интерфейсы USB (для управления), SD слот (для карт памяти).

    Особенности осциллографа цифрового GDS-71062:

    • Полоса пропускания 60 МГц;
    • Количество каналов 2;
    • Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц;
    • Объем памяти 4 Кбайт на канал;
    • Автоматические и курсорные измерения;
    • Режимы растяжки, самописца и XY;
    • Синхронизация по длительности импульса и ТВ;
    • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256);
    • Память: 15 осциллограмм, 15 профилей;
    • Интерфейсы: USB 2.0 для управления;
    • Слот SD (Secure Digital) для сохранения данных на карты памяти;
    • Цветной TFT-дисплей с регулируемой яркостью.

  • Технические характеристики осциллографа цифрового GDS-71062:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 2
    Полоса пропускания (-3 дБ) 0 … 60 МГц
    Ограничение полосы пропускания до 20 МГц
    Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5)
    Погрешность установки ± 3 %
    Время нарастания <5,8 нс
    Входной импеданс 1 МОм (+2 %) / 16 пФ
    Максимальное входное напряжение 300 В (DC+AС пик, до 1 кГц)
    Диапазон смещения ±0,4 В - при 2 мВ/дел ... 50 мВ/дел
    ± 4 В - при 10 мВ/дел ... 500 мВ/дел
    ± 40 В - при 1 В/дел ... 5 В/дел
    Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
    Математика +, - ;БПФ
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки 1 нс/дел … 10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
    Погрешность установки ± 0,01 %
    Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Канал 1, канал 2, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 не... 10 с), задержаный (100 нс...1,3 мс), по событию (2...65000), по уровню (ТТЛ, ЭСЛ, ± 12 В)
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0…25 МГц: 0,5 деления или 5 мВ
    25 МГц – 60/100: 1,5 деление или 15 мВ
    АНАЛОГОВО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
    Эквивалентная частота дискретизации 25 ГГц
    Длина записи 4 кБ
    Пиковый детектор 10 нс
    Режимы работы Выборка, пиковый детектор (> 10 нс); усреднение (2 /…/ 256)
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции по вертикали U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин.
    Функции по горизонтали f; T; t нарастания; t среза; +х; -х; коэф. Заполнения
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс USB, SD
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y X - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 15 осциллограмм; 15 профилей
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной, TFT, 5,6 дюймов, 8 х 10 дел (разрешение 320 х 240)
    Напряжение питания 100 … 240 В, 48 … 63 Гц (автовыбор)
    Габаритные размеры 140 х 142 х 310 мм
    Масса 2,5 кг

  • Комплект поставки GDS-71062

    № Наименование Количество
    1. Осциллограф цифровой запоминающий GDS-71062 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
