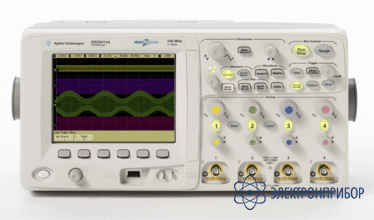

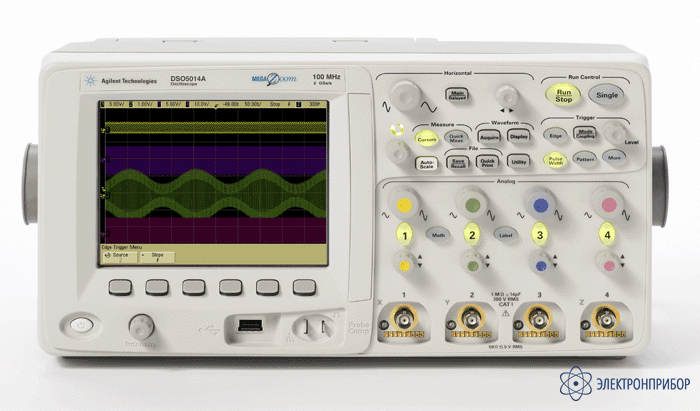

DSO5014A — осциллограф

Код товара: 21510

  • Особенности осциллографа цифрового DSO5014A:

    Традиционные настольные осциллографы хороши при определении параметров сигналов, о существовании которых пользователь знает. Глубокая память MegaZoom III компании Agilent и быстрая скорость обновления позволяют обнаруживать ошибки, о которых заранее ничего не известно. Осциллографы серии 5000 выгодно используют те же блоки технологии MegaZoom III, уже используемые в высокопроизводительных настольных и лабораторных осциллографах компании Agilent. Глубокая память с мгновенной реакцией, быстрой скоростью обновления экрана и минимальным “мертвым временем” и система отображения, как у аналоговых осциллографов, ' все это представлено в компактном корпусе по цене, сравнимой со старыми осциллографами.

    • АЦП 8 бит;
    • 4 канала;
    • Полоса пропускания 100 МГц;
    • 2 мВ…5 В/ дел;
    • 5 нс…50 с/ дел;
    • Частота дискретизации 2 Гвыб/с на канал, (эквив. 400 Гвыб/с);
    • Длина записи 500 К на канал (1 М - при объединении каналов);
    • Маркерные и авто измерения (20 параметров);
    • Частотомер;
    • Функция БПФ+ математика;
    • Пиковый детектор (1 нс);
    • Внешняя память (10 осциллограмм, профилей);
    • Расширенная синхронизация (CAN, LIN, I2C, USB, RS-232/UART, SPI);
    • Цветной TFT-дисплей (XGA, 768 х 1024), скорость обновления 100000 осциллограм/сек;
    • Интерфейсы: USB, LAN, GPIB;
    • Масса 4,1 кг.

  • Комплект поставки DSO5014A

    № Наименование Количество
    1. Осциллограф DSO5014A 1
    2. Руководство по эксплуатации 1
    3. Сетевой шнур 1
    4. Пробник N2863A 2
    5. Набор библиотек ввода-вывода IO Libraries Suite, 1
    6. Руководство по обслуживанию Service Guide (СD-ROM, на английском языке) 1
    7. Сертификат калибровки 1
    8. Декларация соответствия 1
    9. Защитная крышка передней панели 1

    Дополнительная комплектация DSO5014A:

    (Поставляется по отдельному заказу)

    № Наименование
    1. N2760A Мягкая сумка для переноски осциллографов серии 5000
    2. N2916B Комплект для монтажа в стойку осциллографов серий 6000 и 5000
    3. N2917B Транспортный ящик для осциллографов серий 6000 и 5000

    Программные опции:

    • SEC Режим защищенной среды;
    • N5385B Инструментальные средства осциллографов;
    • N5423 (LSS) Запуск по сигналам и декодирование данных последовательных шин I2C/SPI (только для 4-канальных моделей);
    • N5424 (AMS) Запуск по сигналам и декодирование данных последовательных шин CAN/LIN (только для 4-канальных моделей);
    • B4610A Анализ в автономном режиме собранных данных на ПК;
    • N5457A Запуск по сигналам и декодирование данных последовательных шин RS-232/UART;
    • N5454A Сегментированная память.

    Пробники по дополнительному заказу:

    Пассивные пробники:

    • 10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения
    • 10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
    • N2863А Пассивный пробник, 10:1, 300 МГц, с опознанием подключения

    Высоковольтные пробники:

    • 10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
    • N2771A 1000:1, 15 кВ, до 50 MГц

    Токовые пробники:

    • 1146A Токовый пробник постоянного и переменного тока до 100 кГц
    • 1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
    • N2780A/N2781A/N2783A/N2784A Токовые пробники переменного и постоянного тока, 2 MГц, 500 А/10 MГц, 150 А/50 MГц, 30 А/100 MГц, 30 А (требуется источник питания N2779A).
