DS1052D, DS-1052-D, DS1052 D, DS-1052D, DS1052-D

Осциллографы лабораторные

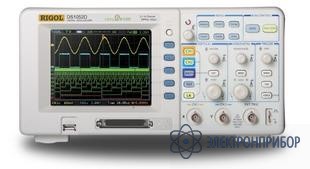

DS 1052D — осциллограф цифровой

Код товара: 28011

    • Гарантия

      36 месяцев

    • Производитель

      RIGOL, Китай

    • Артикул

      А99712

    Функции цифрового осциллографа DS 1052D:

    • 2 канала c полосой пропускания до 50МГц;
    • 16 канальный логический анализатор;
    • Максимальная частота дискретизации в реальном времени до 1 Г выборки/с и эквивалентная до 10 Г выборок/с;
    • Скорость захвата до 1000 осциллограмм/с;
    • Настраиваемый цифровой фильтр;
    • 20 автоматических измерений;
    • Режим записи осциллограмм по кадрам, сохранение и воспроизведение;
    • Яркий ЖК TFT дисплей с 64К цветами;
    • Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge;
    • Ультракомпактный дизайн;
    • Математические функции: сложение, вычитание, умножение, бистрое преобразование Фурье (БПФ);
    • Курсорные измерения – режимы: ручной, слежения и режим автоматических измерений;
    • Хранение и воспроизведение 10 осциллограмм и 10 настроек;
    • Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска;
    • Встроенная функция анализатора спектра на основе БПФ;
    • Автокалибровка;
    • Встроенный аппаратный частотометр;
    • Стандартный USB интерфейс;
    • Режим «годен/негоден».

    Область применения цифрового осциллографа DS 1052D:

    • Наладка электронных линий;
    • Проверка логических взаимосвязей сигналов;
    • Образование и технические тренинги;
    • Проверка функционирования электронных схем.

  • Технические характеристики цифрового осциллографа DS 1052D:

    Параметр Значение
    Полоса пропускания 50 МГц
    Частота дискретизации в реальном времени 1 ГВыб/с
    Эквивалентная частота дискретизации 10 ГВыб/с
    Время нарастания 7 нс
    Входной импеданс 1МОм±2%
    Время горизонтальной развертки 5 нс/дел до 50 с/дел
    Дисплей 5,6" TFT (64k, цветной цвет LCD), 320х234
    Каналы 2 аналоговых и 16 цифровых каналов + внешний запуск
    Объем памяти 1 Mб
    Чувствительность по вертикали 2мВ/дел - 10В/дел
    Разрешение по вертикали 8 бит
    Режим входа А1 и А2 DC, AC, земля
    Режимы запуска По фронту, видео, по длине импульса, задержка , внешняя синхронизация
    Режимы запуска - развертки Авто, нормальный, однократный
    Погрешность измерения временных интервалов ±0,01%
    Максимальное входное напряжение 300В DC, AC пик, (1МОм входной импеданс 10Х),
    5В (Вскз, 50 Вт входной импеданс, BNC )
    Математические функции Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
    Автоматические измерения B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка.
    Курсорные измерения Режимы: ручной, трэк и автоматических измерений
    Хранение произведенных измерений 10 осциллограмм и предварительных настроек
    Напряжение-питание / потребляемая мощность 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс.

  • Комплект поставки DS 1052D

    № Наименование Количество
    1. Осциллограф цифровой DS 1052D 1
    2. Кабель питания 1
    3. 2 щупа 1
    4. Модуль логического анализатора 1
    5. Кабель USB 1
    6. Руководство пользователя + UltraScope Software 1
