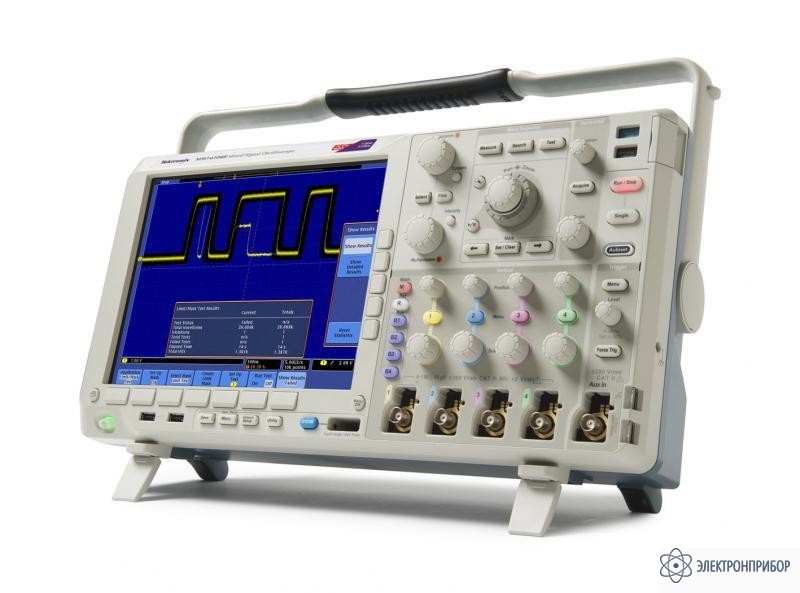

DPO4104B-L — цифровой осциллограф смешанных сигналов

Код товара: 29985
  • 52924-13

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52924-13 до 12.03.2018

    • Производитель

      Tektronix, США

    Назначение цифрового осциллографа смешанных сигналов DPO4104B-L:

    С помощью цифрового осциллографа смешанных сигналов DPO4104B-L можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Цифровой осциллограф смешанных сигналов DPO4104B-L обеспечивают длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Благодаря применению системы быстрого поиска и навигации Wave Inspector® , функций автоматизированного анализа сигналов последовательных и параллельных шин, функций контроля предельных значений, тестирования по маске и автоматизированного анализа источников питания, осциллографы компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.

    Особенности цифрового осциллографа смешанных сигналов DPO4104B-L :

    • Панель управления Wave Inspector® облегчает навигацию
    • 41 вид автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
    • Проектирование и анализ устройств со смешанными сигналами (серия MSO)
      • Автоматический запуск, декодирование и поиск для сигналов параллельных шин
      • Независимая настройка порогов для каждого канала
      • Многоканальный запуск по времени установки и удержания
      • Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени для цифровых каналов 60,6 пс
    • Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска,
      декодирования и поиска для последовательных шин I²C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I²S/LJ/RJ/TDM
    • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
    • Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
    • Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
    • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подклю- чение USB клавиатуры
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
    • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор

  • Технические характеристики цифрового осциллографа смешанных сигналов DPO4104B-L :

    Параметр Значение
    Число аналоговых каналов 4
    Полоса пропускания 1 ГГц
    Время нарастания 350 пс
    Частота дискретизации (1 канал) 5 Гвыб./с
    Частота дискретизации (2 канала) 5 Гвыб./с
    Частота дискретизации (4 канала) 2,5 Гвыб./с
    Длина записи (1 канал) 5 млн. точек
    Длина записи (2 канала) 5 млн. точек
    Длина записи (4 канала) 5 млн. точек
    Продолжительность захвата с макс. частотой дискретизации 1 мс
    Характеристики дисплея
    Тип дисплея Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм)
    Разрешение 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
    Интерполяция Sin(x)/x
    Представление сигналов Векторы, точки, переменное послесвечение, бесконечное послесвечение
    Координатная сетка Полная, сетка, перекрестие, рамка, IRE и мВ
    Формат YT и одновременно XY/YT
    Максимальная скорость захвата > 50 000 осциллограмм в секунду
    Источник питания
    Напряжение от 100 до 240 В ±10 %
    Частота от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %)
    400 Гц ±10% (115 В ±13 %)
    Потребляемая мощность Не более 225 Вт
    Габариты и масса
    Высота 229 мм
    Ширина 439 мм
    Глубина 147 мм
    Масса нетто 5 кг
    Масса брутто 10,7 кг
    Конфигурация для установки в стойку 5U
    Зазор для охлаждения 51 мм с левой и с задней стороны прибора
    Условия окружающей среды
    Температура рабочая от 0 до +50 °C
    Температура при хранении от -20 до +60 °C
    Относительная влажность рабочая от 10 до 60 % при температуре от +40 до +50 °C
    от 10 до 90 % при температуре от 0 до +40 °C
    Относительная влажность при хранении от 5 до 60 % при температуре от +40 до +60 °C
    от 5 до 90 % при температуре от 0 до +40 °C
    Высота над уровнем моря рабочая 3000 м
    Высота над уровнем моря при хранении 9144 м
    Электромагнитная совместимость Директива совета EC 2004/108/EC
    Безопасность UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004
    Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001,
    МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01

  • Комплект поставки DPO4104B-L

    № Наименование Количество
    1. Кабель питания 1
    2. Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе 1
    3. Компакт-диск с документацией 1
    4. Один пассивный пробник на каждый аналоговый канал 1
    5. Передняя крышка 1
    6. ПО NI LabVIEW SignalExpress™ Tektronix Edition 1
    7. ПО OpenChoice® Desktop 1
    8. Руководство пользователя 1
    9. Сумка с принадлежностями 1
    10. Цифровой осциллограф смешанных сигналов DPO4104B-L 1

    Дополнительная комплектация DPO4104B-L:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Активный несимметричный пробник напряжения TekVPI, 1,5 ГГц
    2. Высоковольтный дифференциальный пробник, 100 МГц, ±6 кВ
    3. Высоковольтный дифференциальный пробник, 200 МГц, ±1,5 кВ
    4. Высоковольтный дифференциальный пробник, 200 МГц, ±750 В
    5. Высоковольтный дифференциальный пробник, 50 МГц, 1,3 кВ
    6. Высоковольтный пассивный пробник 100Х, 2,5 кВ, 500 МГц
    7. Генератор импульсов с компенсацией фазовых сдвигов
    8. Дифференциальный пробник напряжения TekVPI, 1 ГГц, входное напряжение ±42 В
    9. Дифференциальный пробник напряжения TekVPI, 1,5 ГГц, входное напряжение ±8,5 В
    10. Дифференциальный пробник напряжения TekVPI, 500 МГц, входное напряжение ±42 В
    11. Жесткий кейс для переноски (требуется ACD4000B)
    12. Кабель питания универсальный европейский (220 В, 50 Гц)
    13. Комплект для монтажа в стойку
    14. Мягкая сумка для переноски
    15. Пассивный высоковольтный пробник TekVPI® , 2,5 кВ, 800 МГц, 50Х
    16. Пассивный пробник напряжения TekVPI, 1 ГГц, 10Х, входная емкость 3,9 пФ
    17. Пассивный пробник напряжения TekVPI® , 500 МГц, 10Х, входная емкость 3,9 пФ
    18. Пассивный пробник напряжения TekVPI® , 500 МГц, 2Х, входная емкость 12,7 пФ
    19. Переходник GPIB-USB
    20. Переходник с TekVPI на TekProbe BNC
    21. ПО для отладки ПЛИС Altera
    22. ПО для отладки ПЛИС Xilinx
    23. Приспособление для компенсации фазовых сдвигов и калибровки пробников
    24. Пробник постоянного/переменного тока TekVPI, 120 МГц, 30 А
    25. Пробник постоянного/переменного тока TekVPI, 20 МГц, 150 А
    26. Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition – полная версия
    27. Сервисное руководство (только на английском языке)
