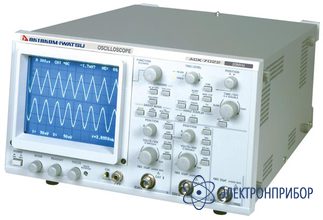

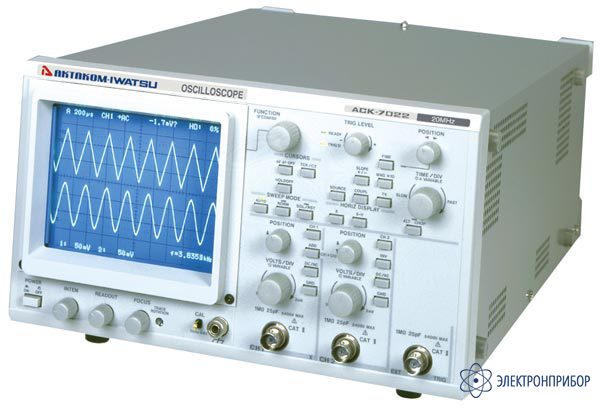

АСК-7022 — осциллограф аналоговый

Код товара: 20994
  • 28981-05

    • Гарантия

      37 месяцев

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      28981-05

    • Производитель

      АКТАКОМ

    Назначение аналогового осциллографа АСК-7022:

    Аналоговый осциллограф, 2 - канальный, начального уровня, для целей обучения, сервисного обслуживания, ремонта и др. АСК-7022: 20 МГц, 2 канала, 3 линии развертки, вход внешней синхронизации, ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и номера строки, чувствительность от 2 мВ/дел, развертка от 20 нс/дел, 2% точность вертикальной развертки, 5 - разрядный частотомер, курсорные измерения, функция одиночного запуска, питание ~100 В, 110 - 120 В, 220 В, 230 - 240 В / 50 - 60 Гц, 60 Вт, габариты 272х152х410 мм, вес 8.5 кг.

    Особенности аналогового осциллографа АСК-7022:

    • 20 МГц, 2 канала, 3 линии развертки;
    • Вход внешней синхронизации;
    • ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и строк;
    • Чувствительность от 2 мВ / дел, развертка от 10 нс / дел;
    • 2% точность вертикальной развертки;
    • 5-разрядный частотомер;
    • Курсорные измерения;
    • Функция вращения треков.

  • Технические характеристики аналогового осциллографа АСК-7022:

    Параметр Значения
    Электронно-лучевая трубка
    Форма 6-дюймовая, прямоугольная с подсветкой шкалы
    Рабочая область 8x10 дел (1 дел = 10 мм)
    Ускоряющее напряжение Прибл. 2 кВ
    Вертикальная система отклонения луча (ось Y)
    Вертикальный режим CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%)
    CH1, CH2
    Чувствительность 2 мВ/дел ... 5 В/дел (с шагом 1-2-5)
    Плавная настройка 2 мВ/дел ... 12.5 В/дел. плавная регулировка
    Точность ± 2%
    Полоса пропускания (-3 дБ) 0 ... 40 МГц
    0 ... 20 МГц при 2 мВ/дел
    Ограничение полосы (фильтр) 0 ... 20 МГц
    Время нарастания (расчетное) 17.5 нс
    Время задержки сигнала 30 нс или более (на экране)
    Режимы входов AC (закрытый), DC (открытый), GND (заземл.)
    Вх. импеданс 1 МОм ± 1.5% 25 пФ ± 2 пФ
    Макс. входное напряжение ± 400 В (DC + AC от пика до пика)
    Переключение полярности Только Канал 2
    Автоопознование пробников 1:1, 10:1, 100:1
    (для опциональных пробников с функцией считывания коэф. деления)
    Синхронизация
    Режимы запуска ФРОНТ, TV
    Источник VERT, CH1, CH2, EXT, Сеть
    Режимы входов запуска AC, DC, ВЧ-фильтр, НЧ-фильтр
    Наклон +, –
    Чувствительность 0.4 дел (при 0 ... 5 МГц), 80 мВ (Внеш. синхр.)
    1.0 дел (при 5 ... 20 МГц), 200 мВ или более (Внеш. синхр.)
    Внешняя синхронизация
    Режимы входа внеш. запуска DC
    Вх. импеданс 1 МОм ± 1.5% 25 пФ ± 2 пФ
    Наклон +, –
    Макс. входное напряжение ± 400 В (DC + AC от пика до пика)
    ТВ-синхронизация
    Стандарты NTSC, PAL (SECAM)
    Режимы TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
    NTSC 5 H ... 2000 H
    PAL (SECAM) 2 H ... 1977 H
    Горизонтальная отклоняющая система (ось Х)
    Отображение (гориз.) A, X-Y
    Режим развертки АВТО, Нормальная, Одиночная
    Скорость развертки 100 нс/дел ... 500 мс/дел (с шагом 1-2-5)
    Макс. скорость развертки 20 нс/дел
    Время удержания Варьируемое
    Развертка B
    Задержка Задержка запуска, запуск после задержки
    Скорость развертки 20 нс/дел ... 5 мс/дел (с шагом 1-2-5)
    Макс. скорость развертки 2 нс/дел
    Лупа времени увеличение x10
    Диапазон времени задержки 0.2 дел ... 10.2 дел от развертки А
    Джиттер задержки 1/20000 при 1 мс/дел от развертки А
    500 нс/дел развертки B
    Режим X-Y
    Ось X CH1
    Чувствительность Такая же, как CH1
    Точность ± 3% (от 10 мВ/дел до 5 В/дел)
    Частотная полоса 0 ... 1 МГц (–3 дБ)
    Ось Y CH1, CH2, ADD
    Разность фаз до 3° (0 ... 50 кГц)
    Калибровочный сигнал
    Форма Меандр
    Частота 1 кГц, ± 0.1%
    Скважность 49% ... 51%
    Вых. напряжение 0.6 В, ± 1%
    Курсорные измерения
    Параметры разница по времени (Dt), по напряжению (DV)
    Частотомер
    Разрядность 5-разрядов (источник - A запуск)
    Точность ± 0.01%
    Диапазон частот 2 Гц ... 20 МГц
    Сохранение/Вызов
    Установок 1 (до выключ. питания)
    Время хранения Прибл. 30000 ч (при 25 °C)
    Питание
    Напряжение AC 100 ... 240 В
    Частота 50 ... 400 Гц
    Потребляемая мощность Макс. 60 ВА
    Условия эксплуатации/хранения
    Температура, при которой гарантируются параметры +10 ... +35 °C
    Предельный температурный диапазон эксплуатации 0 ... +40 °C
    Макс. влажность 90% (0 ... 40 °C)
    Температура хранения –20 ... +40 °C
    Влажность при хранении 80% (–20 ... +40 °C)

  • Комплект поставки АСК-7022

    Наименование Количество
    Аналоговый осциллограф АСК-7022 1
    Сетевой провод 1
    Пробник 2
    Защитная крышка фронтальной панели 1
    Предохранитель 2
    Руководство пользователя 1
