Осциллографы лабораторные

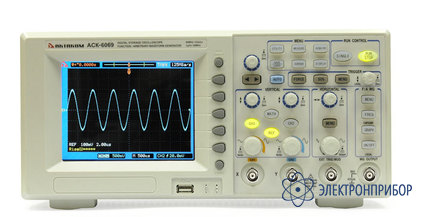

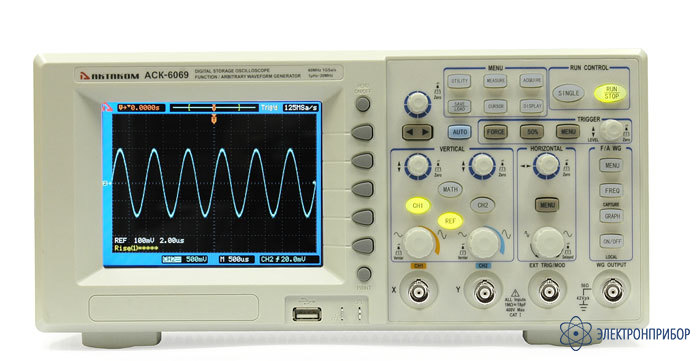

АСК-6069 — Осциллограф
Код товара: 26756-
-
Гарантия
14 месяцев
-
Госреестр СИ РФ
41498-09 -
Производитель
Особенности прибора АСК-6069:
- автоматические измерения: 12 по напряжению, 16 во временной области
- курсорные измерения
- хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
- ограничение полосы: 20 МГц
- функция усреднения (2..256)
- пиковый детектор
- автоматический покадровый регистратор
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение
- быстрое преобразование Фурье (5 окон), 1024 точек
- регулируемый гистерезис уровня запуска
- режимы растяжки, X-Y, самописец
- встроенный 5-разрядный частотомер с запуском с передней панели
- защита от несанкционированного доступа с паролем
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный
- сохранение на USB-устройство
- русскоязычное меню
-
-
Технические характеристики прибора АСК-6069:
Параметр Значения Общие технические характеристики Количество каналов 2 Полоса пропускания 60 МГц Максимальная частота дискретизации в режиме реального времени 1 Гвыб/сек Объем памяти максимальная - до 2,4 М точек (1,2 М точек на канал) Вертикальное разрешение 8 бит Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел, погрешность: ±3% Время нарастания 5,83 нс Входной импеданс 1 MОм ±2% 18 пФ ±3 пФ Максимальное входное напряжение 400 В пик-пик Коэффициент развертки 2 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01% Источник запуска канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный Тип входов AC, DC, ФВЧ, ФНЧ Тип запуска фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC) Основные характеристики генератора Параметры сигнала Форма сигнала 30 типов, в т.ч. синус, меандр, импульс, треугольник и др. Максимальная длина записи 8К точек Разрешение по амплитуде 14 бит Дискретизация 200 Мвыб/с Частотные характеристики Частота выходного сигнала 1 мкГц...20 МГц (синус)
1 мкГц...10 МГц (импульс)
1 мГц...1 МГц (иные)Разрешение 1 мкГц (синус, импульс, меандр)
1 мГц (иные)Стабильность частоты ± 50 ppm Амплитудные характеристики Амплитуда выходного сигнала (открытый) 2 мВпик...20 Впик Разрешение 1 мкВпик (50 Ом)
2 мкВпик (отрытый)Точность установки амплитуды ± (2%+1мВ) (f=1кГц, синус) Неравномерность АЧХ (синус, меандр, импульс) ±5% (≤5 МГц)
±10% (>5 МГц)Выходной импеданс 50 Ом Синусоида Коэффициент гармоник -50 дБн в диапазоне DC...5 МГц
-45 дБн в диапазоне 5 МГц…10 МГц
-40 дБн в диапазоне >10 МГцОбщие искажения ≤0,2% (20 Гц…100 кГц) Свипирование Тип свипирования по частоте: линейное Диапазон свипирования 1 мкГц...20 МГц (≤6 Впик)
1 мкГц...20 МГц (>6 Впик)Форма сигнала синус, меандр Цикл свипирования 1 мс…500 с Направление свипирования вверх, вниз, вверх-вниз Режим пачек импульсов Форма сигнала 30 форм, в т.ч.синус, меандр, треугольник и т.д. Количество циклов 1 ... 60000 Частота выдачи пачек 1 мГц...1 МГц Амплитудная модуляция Форма несущей синус, меандр Модулирующий сигнал /TD> 30 форм, в т.ч.синус, меандр, треугольник и т.д. Частота модуляции 1 мГц...1 МГц Коэффициент модуляции 0,0...120,0% Частотная модуляция Форма несущей синус, меандр Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. /TD> Частота модуляции 1 мГц...1 МГц Коэффициент модуляции 0,1...99,9% ШИМ модуляция Форма несущей импульс Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. Частота модуляции 1 мГц...1 МГц Коэффициент модуляции 1...99% Частотная манипуляция Форма несущей синус Частота скачка 1 мкГц...20 МГц Интервал модуляции 1 мс...40 с Фазовая манипуляция Форма несущей синус Фазовый сдвиг 0..360° Интервал модуляции 1 мс ... 40 с DCOM модуляция Форма несущей синус, меандр Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д. Частота модуляции 1 мГц...1 МГц -
Комплект поставки АСК-6069
№ Наименование Количество 1. Прибор 1 2. Документация 1
