Осциллографы лабораторные

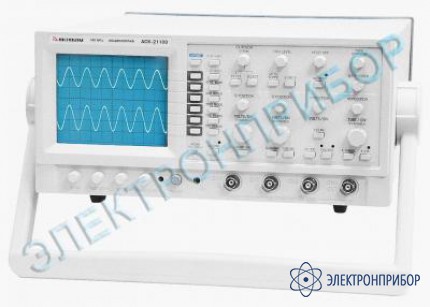

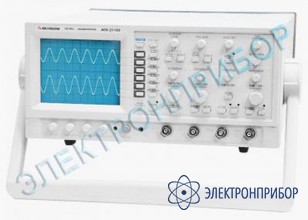

АСК-21100 — осциллограф аналоговый

Код товара: 21012
  • 24958-03

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      24958-03

    • Производитель

      АКТАКОМ

    Назначение аналогового осциллографа АСК-21100:

    Аналоговый осциллограф АСК-21100: 4 канала, полоса пропускания 100 МГц, ЭЛТ 8х10 см, чувствительность 2 мВ/дел ... 5 В/дел, коэффициенты развертки 0,05 мкс/дел ... 0,5 с/дел, максимальное входное напряжение 400 В, время установления 3,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный, ждущий, телевизионный, однократный, сложение сигналов ADD, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: автоустановка, квазиэлектронное управление, курсорные измерения, задержка развертки Z-вход; питание: 220 В; габариты: 328х153х392 мм; масса 8 кг.

    Прибор выполнен на более современной элементной базе и отличается от предыдущих моделей улучшенными характеристиками, широким набором функций и современным дизайном. Прибор оснащен высококачественным ЭЛТ с диагональю 152 мм с возможностью автоматической фокусировки луча в зависимости от интенсивности свечения, встроенным калибратором и входом Z-модуляции. Простота, надежность, невысокая стоимость — все это позволяет осциллографу успешно конкурировать с аналогичными отечественными приборами.

    Особенности аналогового осциллографа АСК-21100:

    • Встроенные ВЧ/НЧ фильтры синхронизации;
    • Функция автоматической синхронизации;
    • Функция автоустановки параметров;
    • Функция частотомера;
    • Режим задержанной развертки;
    • Курсорные измерения;
    • Режим X-Y;
    • Режим удержания показаний;
    • Лупа времени.

  • Технические характеристики аналогового осциллографа АСК-21100:

    Параметр Значения
    Вертикальное отклонение
    Число каналов 4
    Полоса пропускания 100 МГц
    Коэффициент отклонения 2 мВ ... 5 В/дел
    Погрешность ± 3%
    Время нарастания 3,5 нс
    Входной импеданс 1 МОм / 25 пФ
    Максимальная амплитуда 400 В (пост. + перем.)
    Режимы работы кан. 1, кан. 2, кан. 3 (4),
    2 кан., слож. кан., 4 кан.
    Горизонтальное отклонение
    Время развертки 0,05 мкс ... 0,5 с/дел
    Масштабирование х10
    Погрешность ± 3%
    Синхронизация
    Режимы Авто, нормальный,
    TV, однократный
    Источник Каналы 1-4, сеть
    Вход внешней синхронизации 1 МОм / 25 пФ,
    макс. амп. 400 В (пост. + перем.)
    Режим X-Y
    Входы канал 1 - вход Х, канал 2 - вход Y
    Сдвиг фазы менее 3o
    Полоса пропускания 2 МГц
    Общие характеристики
    Экран ЭЛТ, 8х10 см
    Сигнал калибратора прямоугольный импульс,
    1 кГц, 0,5 В
    Питание 220 В, 50/60 Гц
    Потребляемая мощность 50 Вт

  • Комплект поставки АСК-21100

    Наименование Количество
    Прибор 1
    Осциллографические щупы 2
    Кабель питания 1
    Носитель с программным обеспечением 1
    Руководство пользователя 1

  • Файлы для АСК-21100

Файлы для АСК-21100
