Осциллографы лабораторные

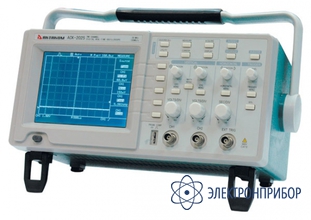

АСК-2025 — осциллограф цифровой

Код товара: 21009
  • Назначение цифрового осциллографа АСК-2025:

    Цифровой осциллограф АСК-2025: 2 канала, полоса пропускания 25 МГц, дискретизация 100 МГц (2 канала), память 25 КБ, чувствительность 5 мВ/дел ... 5 В/дел, максимальное входное напряжение 400 В, входной импеданс 1 МОм/20 пФ; гор. развертка 25 нс/дел ... 5 с/дел, 5 автоизмерений, курсорные измерения, память на 2 осциллограммы, режимы разверток: автоколебательный, ждущий, однократный, X-Y, предзапись; источники синхронизации: СН1, СН2, ТВ, сеть, внешний; ч/б ЖКИ 5,7", 320x240, габариты 145х340х185мм; масса 3,5 кг.

    Осциллограф предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

    Особенности цифрового осциллографа АСК-2025:

    • Автоматические измерения: частота, период, среднее значение, RMS, амплитудное значение;
    • Курсорные измерения;
    • Функция усреднения;
    • Хранение осциллограмм: 2 осциллограммы, 10 установок панели регулировки;
    • Автоматичная установка параметров;
    • Интерфейс RS-232.
  • Технические характеристики цифрового осциллографа АСК-2025:

    Параметр Значения
    Количество каналов 2
    Полоса пропускания 25 МГц
    АЦП 8 бит
    Максимальная частота дискретизации 100 МГц
    (два канала в режиме реального времени)
    Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
    Погрешность ± 3%
    Входной импеданс 1 MОм ± 3% 20 пФ ± 3 пФ
    Максимальное вх. напряжение 400 В
    Режимы работы канал 1, канал 2, оба канала,
    канал 1 ± канал 2, инверсия, X-Y
    Горизонтальная развертка 25 нс/дел ... 5 с/дел
    Режимы синхронизации авто, норм, одиночный, ТВ,
    канал 1, канал 2, внешняя
    Объем памяти 25 кБ
    Дисплей 5,7 дюймов, разрешение 320x240 точек
    Питание 100 В / 240 В (± 10%)
    Потребляемая мощность 40 Вт
  • Комплект поставки АСК-2025

    Наименование Количество
    Осциллограф цифровой АСК-2025 1
    Осциллографические щупы 2
    Шнур питания 1
    Интерфейсный кабель RS-232 1
    Программное обеспечение 1
    Руководство по эксплуатации 1
