Осциллографы лабораторные

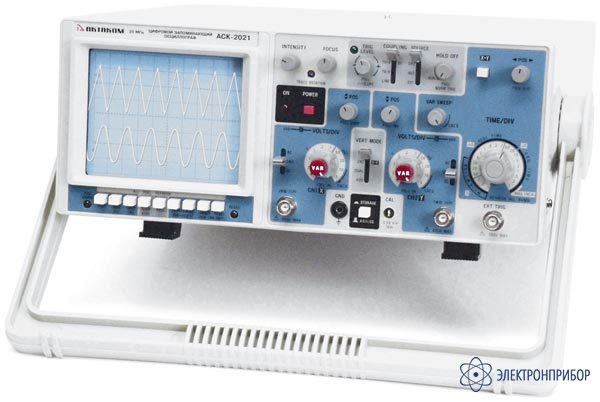

АСК-2021 — осциллограф аналогово-цифровой

Код товара: 21008
  • 24960-03

    • Гарантия

      25 месяцев

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      24960-03

    • Производитель

      АКТАКОМ

    Назначение осциллографа AKTAKOM ACK-2021:

    Осциллограф ACK-2021 — лабораторный прибор с превосходными характеристиками. Простота в обращении, и высокая надежность делают осциллограф идеальным прибором для широкого диапазона измерений необходимых в исследованиях, производстве, образовании, и разработке электронных устройств или схем.

    Осциллограф двухканальный на 20 МГц AKTAKOM ACK-2021: 2 канала, полоса пропускания 20 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,5 с/дел, максимальное входное напряжение 400 В, время установления 17,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; цифровой режим: память 2 кб/канал, разрешение по горизонтали 2048 т. на 10 делений, предзапись, одиночный запуск, самописец; дополнительные функции: задержка развертки, выход на принтер; питание: 220; габариты: 324х132х398 мм; масса 8,5 кг.

    Аттенюатор каждого канала имеет 10 калиброванных диапазонов, от 5 mV/дел до 5 V/дел. Чувствительность каждого диапазона может быть увеличена в 5 раз. Сигнал канала 2 может быть сложен с сигналом канала 1 напрямую или предварительно проинвертированным.

    Технические особенности осциллографа AKTAKOM ACK-2021:

    • Скорость осуществления выборок: 10 мегавыборок в секунду;
    • Чувствительность: 5 мВ/дел ... 5 В/дел;
    • Основная погрешность 3%;
    • Входное сопротивление 1 МОм;
    • Входная емкость 25 пФ;
    • Время установления приблизит. 18 нс;
    • 4 режима работы;
    • Память 2 Кслова/канал;
    • Максимальное входное напряжение 400 В;
    • Аттенюатор на 10 шагов с весовыми значениями 1-2-5;
    • ЭЛТ - с масштабной сеткой 8 х 10;
    • Питание 100 ... 240 В переменного тока.

    Особенности осциллографа AKTAKOM ACK-2021:

    • Работа в двухканальном режиме;
    • Полоса пропускания 20 MГц;
    • Время нарастания ПХ 18 нс;
    • Чувствительность 1 mV/деление;
    • ЭЛТ с высокой яркостью свечения и внутренней шкалой;
    • Инвертирование сигнала канала 2;
    • Функция суммирования;
    • Фильтр синхронизации для TV сигналов;
    • Независимая синхронизация каналов 1 и 2.

    Измеряемые прибором величины:

    • Измерение напряжения;
    • Измерение пиковых значений напряжения;
    • Измерения мгновенных значений напряжения;
    • Измерение периода и частоты;
    • Измерение длительности фронта импульса;
    • Растяжка осциллограммы;
    • Измерение ам модуляции;
    • Работа с двумя лучами;
    • Дифференциальные измерения;
    • Измерение сдвига фазы;
    • Сравнение уровней;
    • Синхронизация от асинхронных входных сигналов;
    • Обслуживание телевизионных устройств;
    • Режим x–y;
    • Синхронизация сложных сигналов;
    • Измерение частоты.

  • Технические характеристики осциллографа AKTAKOM ACK-2021:

    Параметр Значения
    Вертикальное отклонение
    Коэффициент отклонения от 5 mV/дел до 5V/дел; 10 диапазонов в последовательности 1–2–5
    Масштабирование x5
    Погрешность ± 3 % ; ± 5 % при масштабировании
    Полоса пропускания до 20 MHz (-3 dB), до 10 MHz (-3 dB) на диапазоне 1 mV/дел.
    Время нарастания (5 делений) 18 ns
    Выброс менее 3 %
    Входное сопротивление 1 МW ; 25 pF ± 10 pF
    Максимальное входное напряжение 400 V
    Режимы работы CH1, CH2, CH1 и CH2, CH1+ CH2
    Частота переключения каналов примерно 500 kHz
    Полярность канала 2 прямая или обратная
    Горизонтальное отклонение
    Время развертки от 0,5 s/дел до 0,1 m s/дел; 21 диапазон в последовательности
    1–2–5 с плавной регулировкой
    Масштабирование x10
    Погрешность ± 3% ; ± 6% при растяжке
    Задержка развёртки регулируемая
    Режим X-Y
    Входы канал 1: ось X, канал 2: ось Y
    Чувствительность как для канала 1 и для канала 2
    Полоса пропускания до 2 MHz (–3 dB)
    Сдвиг фаз менее 3° от 0 до 100 kHz
    Синхронизация
    Источник сигнала канал 1, канал 2, канал 1 и 2, внешний, сеть
    Режим

    - AC
    - TV-V
    - TV-H    		 Чувствительность

    30 Hz – 30 MHz : 2 дел. (внут.); ? 0,5 V (внеш.)
    20 Hz – 30 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.)
    3 kHz – 100 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.)
    Полярность сигнала “+”, “–”
    Вход внешней синхронизации 1 МW, 30 pF. Макс. входное напряжение – 300 V
    Цифровое хранение
    Объем памяти 2 кБ на канал (10 мкс/дел...0,1 с/дел: 1 кБ на канал)
    Скорость выборок 10 000 выборок в секунду
    Вертикальное разрешение 8 бит (25 уровней на деление)
    Горизонтальное разрешение 2048 точек на 10 делений
    Экспандер x 100
    Режимы Самописец, Предзапись
    Общие характеристики
    Калибратор 1 kHz ± 10 %, 0,5 V ± 3%
    Выход Y (на задней панели)

    - Выходное напряжение
    - Выходное сопротивление
    - Частотный диапазон

    50 mV/дел (25 mV/дел на нагрузке 50 Ом)
    » 50 Ом
    20 Hz – 20 MHz, – 3 dB на нагрузке 50 Ом
    Питание 110/125/220/240 V ± 10%, 50/60 Hz
    Потребляемая мощность 55 W
    Условия эксплуатации 10° С – 35° С, влажность 10 – 80 %
    Условия хранения –30° С - +70° С, влажность 10 – 90 %

  • Комплект поставки АСК-2021

    Наименование Количество
    Осциллограф двухканальный AKTAKOM ACK-2021 1

  • Файлы для АСК-2021

Файлы для АСК-2021
