Осциллографы лабораторные

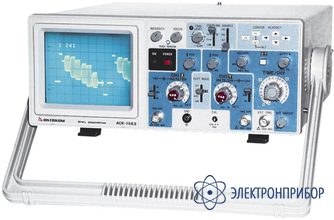

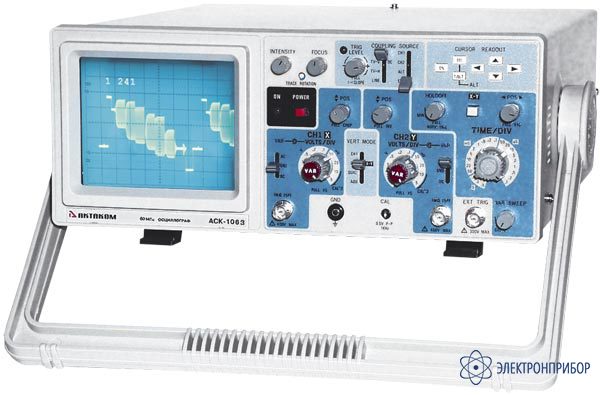

АСК-1053 — осциллограф аналоговый

Код товара: 21007
  • 24960-03

    • Гарантия

      25 месяцев

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      24960-03

    • Производитель

      АКТАКОМ

    Назначение аналогового осциллографа АСК-1053:

    Аналоговый осциллограф с возможностью выделения ТВ строки: 2 канала, полоса пропускания 50 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 400 В, время установления 5,8 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: выделение сигналов яркости, цветности, высокочастотной насадки, любой из 625 строк полного ТВ-сигнала, задержка развертки; питание: 220 В; габариты: 324х132х398 мм; масса 8,5 кг.

    2-канальный аналоговый осциллограф предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания 0 ... 50 МГц путем их визуального наблюдения, а также детального исследования черно-белого и цветного телевизионных сигналов выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата.

    Осциллограф предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ, а также данная модель аналогового осциллографа имеет возможность выделение сигналов яркости, цветности, ВЧ насадки, любой из 625 строк полного ТВ сигнала, задержка развертки.

    Для исследования телевизионных сигналов обязательным условием является устойчивая синхронизация. Данный прибор может синхронизироваться по строчным и кадровым синхроимпульсам видеосигнала. Запуск устройства выбора телевизионной строки осуществляется от исследуемого телевизионного сигнала при подаче его на вход канала "Канала Б" с уровнем синхроимпульса не менее 25 % от полного размаха сигнала при размере его изображения на экране по вертикали от 2 до 8 дел.

  • Технические характеристики аналогового осциллографа АСК-1053:

    Параметр Значения
    Электронно-лучевая трубка
    Форма 6-дюймовая
    Рабочая область 8 х 10 дел. (1 дел. = 10 мм)
    Ускоряющее напряжение Прибл. 2 кВ
    Вертикальная система отклонения луча (ось Y)
    Чмсло каналов 2
    Чувствительность 5 мВ/дел ... 5 В/дел (10 ступеней с шагом 1-2-5)
    Масштабирование плавная регулировка, до 5 крат (1 мВ/дел ... 1 В/дел.)
    Точность ± 3%
    Полоса пропускания (-3 дБ) 0 ... 50 МГц
    0 ... 40 МГц при 20 мВ/дел ... 5 мВ/дел
    Время нарастания 7 нс при при 5 В/дел ... 50 мВ/дел
    8,7 на при 20 мВ/дел ... 5 мВ/дел
    Режимы входов AC (закрытый), DC (открытый), GND (заземл.)
    Вх. импеданс 1 МОм 25 пФ
    Макс. входное напряжение ± 400 В (DC + AC от пика до пика)
    Синхронизация
    Режимы запуска Авто, норм., ТВ
    Источник Канал А, канал Б, Внешний вход, Сеть
    Внешняя синхронизация
    Вх. импеданс 1 МОм, 30 пФ
    Макс. входное напряжение 300 В (DC + AC от пика до пика)
    Синхронизация для видеосигнала осуществляется - положительному фронту отрицательного синхроимпульса выбранной строки в пределах полного кадра
    - по положительному фронту отрицательного синхроимпульса выбранного полукадра
    Горизонтальная отклоняющая система (ось X)
    Задержка развертки Регулируемая, до 5 крат от времени развертки
    Коэффициент развертки 0,1 мкс/дел ... 0,5 с/дел (20 ступеней с шагом 1-2-5)
    Масштабирование Увеличение x10
    Погрешность ± 3%
    Режим X-Y
    Вход X Канал А
    Вход Y Канал Б
    Чувствительность определяется коэффициентами отклонения канала "А" и канала "Б"
    Частотная полоса 0 ... 2 МГц (–3 дБ)
    Разность фаз до 3° (0 ... 100 кГц)
    Калибровочный сигнал
    Форма Меандр
    Частота 1 кГц, ± 0.1%
    Скважность 2
    Вых. напряжение 0.5 В пик-пик
    Питание
    Напряжение AC 110 ... 230 В
    Частота 50/60 Гц
    Потребляемая мощность 55 Вт
    Условия эксплуатации/хранения
    Температура, при которой гарантируются параметры +5 ... +40 °C
    Предельный температурный диапазон эксплуатации 0 ... +40 °C
    Макс. влажность 90% (25 °C)
    Температура хранения –20 ... +40 °C
    Влажность при хранении 80% (–20 ... +40 °C)

  • Комплект поставки АСК-1053

    Наименование Количество
    Аналоговый осциллограф АСК-1053 1
    Делитель (1:1, 1:10) 1
    Кабель питания 1
    Отвертка пластмассовая 1
    Предохранитель 1
    Руководство по эксплуатации 1
