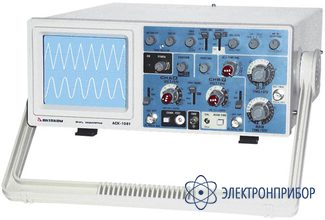

АСК-1021 — осциллограф аналоговый

Код товара: 21004

    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение аналогового осциллографа АСК-1021:

    Аналоговый осциллограф AKTAKOM АСК-1021: 2 канала, полоса пропускания 25 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 400 В, время установления 14 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы синхронизации: автоколебательный, ждущий, телевизионный; источники синхронизации СН1, СН2, сеть, внешний; дополнительные функции: Z-вход, задержка развертки; особенности: внесен в Гос. реестр РФ СИ; питание: 220 В; габариты: 324х132х398 мм; масса 7,6 кг.

    Данный осциллограф является прибором лабораторного типа. Простота в обращении и высокая надежность делают данный осциллограф идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения.

  • Технические характеристики аналогового осциллографа АСК-1021:

    Параметр Значения
    Электронно-лучевая трубка
    Тип прямоугольная с масштабной сеткой
    Область индикации 8 х 10 дел. (1 дел. = 1см)
    Напряжение системы ускорения 2,1 кВ
    Фосфорное покрытие типа Р31
    Усилители системы отклонения по вертикали (канал 1 (СН1) и канал 2 (СН2))
    Чувствительность От 5 мВ/дел до 5 В/дел (режим Х1)
    От 1 мВ/дел до 1 В/дел (режим Х5)
    Аттенюатор на 10 шагов с последовательностью 1-2-5
    Система верньерной регулировки обеспечивает возможность плавного изменения значения
    между шагами с перекрытием всего диапазона
    Погрешность + 3% (режим Х1)
    + 5% (режим Х5)
    Входное сопротивление 1 МОм + 2%
    Входная емкость 25 пФ + 10 пФ
    Частотная характеристика От 5 мВ до 5В / дел (САL)
    От пост.тока до 25 МГц (-3 дБ)
    1 мВ/дел (СAL)
    От пост. Тока до 12 МГц (-3 дБ)
    Время установления Приблизительно 14 нс
    Режимы работы
    СН 1 режим работы канала 1, одиночная осциллограмма
    СН 2 режим работы канала 2, одиночная осциллограмма
    ALT дуальная осциллограмма, попеременный режим
    СHOP дуальная осциллограмма, режим манипуляции
    ADD алгебраическая сумма режимов СН 1 + СН 2
    Реверс полярности (Инвертирование)
    Только для канала 2
    Максимальное значение
    напряжения на входе    		 400 В пост. тока + пиковое значение
    переменного напряжения
    Максимально допустимая амплитуда От пост.тока до 25 МГц - 4 деления
    От пост. тока до 15 МГц - 8 делений
    Усилитель системы отклонения по горизонтали
    (Вход через разъем подачи входного сигнала канала 1)
    Режим отклонений в осях координат Х-У СН 1 - ось Х
    СН 2 - ось У
    Чувствительность Аналогично каналу 2 системы отклонения по вертикали
    Погрешность
    По оси У + 3%
    По оси Х + 6%
    Входной импеданс То же значение, что и для канала 2 системы отклонения по вертикали
    Частотная характеристика В диапазоне от пост. тока до 1 МГц - обычно (-3 дБ)
    Разность фаз по осям Х-У Приблизительно 3 при 50 кГц
    Максимальное напряжение на входе То же значение, что и для канала 2 системы отклонения по вертикали
    Система развертки
    Скорость осуществления развертки От 0,1 мкс/дел до 0,2 с/дел в последовательности 1-2-5, 20 шагов
    Система верньерной регулировки обеспечивает возможность плавного изменения значения развертки
    между шагами с перекрытием всего диапазона
    Погрешность + 3%
    Система растяжки развертки 10Х + 6%(Если выбирается значение Х10, то диапазоны 0,1 мкс и 0,2 мкс - некалиброваны)
    Блокировка Регулируется непрерывным образом от обычного режима NORM блокировки до
    5-ти кратного увеличения значения, соответствующего указанному обычному режиму
    Запуск и синхронизация
    Режимы запуска и синхронизации
    AUTO (свободный прогон) или обычный режим NORM
    Источники подачи входных сигналов СН1, СН2, ALT, EXT, LINE
    Максимальное внешнее напряжение сигнала запуска и синхронизации 300 В пост.тока + пиковое значение переменного тока
    Виды сигналов синхронизации АС - переменное напряжение в диапазоне от 30Гц до 30МГц
    TV H - используется для запуска от импульсов синхронизации по горизонтали
    TV V - используется для запуска от импульсов синхронизации по вертикали
    Чувствительность системы запуска и синхронизации
    Внутренняя 0,5 деления (1 деление при подаче TV-сигнала)
    Внешняя 500 мВ
    Другие характеристики
    Выходной сигнал канала СН 2
    Уровень выходного сигнала 100 мВ/дел (без нагрузки)
    50 мВ/дел (с нагрузкой 500 Ом)
    Ширина полосы пропускания 20Гц - 25МГц (-3 дБ)
    Z - модуляция Положительный сигнал ТТЛ-логики,
    низкий уровень интенсивности сигнала гашения при любом сигнале
    интенсивности, высокий уровень непогашенного
    сигнала любой интенсивности
    Напряжение калибровки Положительный прямоугольный сигнал с напряжением 2,0 В
    (размах) (+ 3%) частотой 1кГц (номинальное значение)
    Поворот осциллограммы Электрическим способом, регулируется органами
    управления с передней панели прибора
    Питание прибора
    Напряжение 100, 120, 220, 240 В + 10%
    Частота 50 или 60 Гц
    Потребляемая мощность приблизительно 40 Вт

  • Комплект поставки АСК-1021

    № Наименование Количество
    1. Осциллограф AKTAKOM АСК-1021 1
