Осциллографы лабораторные

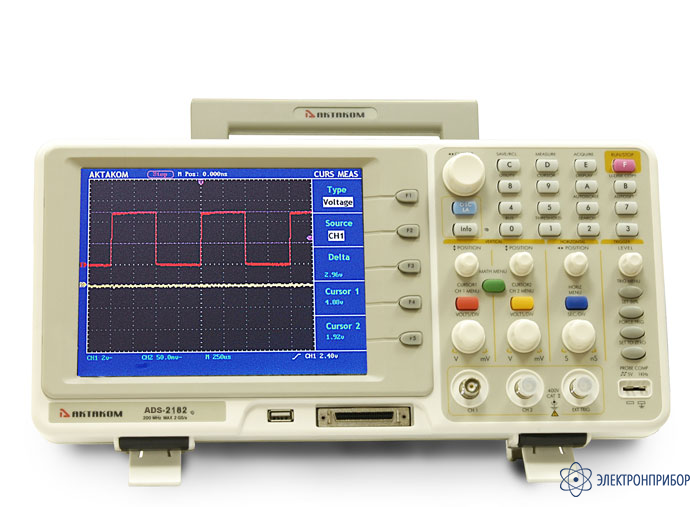

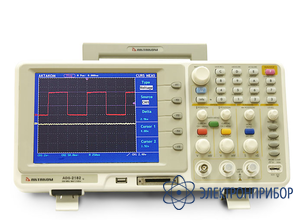

АОС-2182 — осциллограф

Код товара: 26237

    • Гарантия

      3 года

    • Производитель

      АКТАКОМ

    Назначение прибора АОС-2182:

    • 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.
    • курсорные измерения
    • интерполяция sin(x)/x
    • большой 20 см цветной ЖКИ дисплей
    • сохранение во внутреннюю память: 4 осциллограммы
    • USB интерфейс для связи с ПК
    • возможность сохранения на USB флэш-устройство
    • автономная работа от аккумулятора (опция)
    • встроенный 6-ти разрядный частотомер
    • режим послесвечения
    • режим X-Y (фигуры Лиссажу)

  • Технические характеристики прибора АОС-2182:

    Параметр Значения
    Полоса пропускания 100 МГц
    Максимальная частота дискретизации 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
    Максимальная глубина памяти 2,5 М точек
    Связь по входам AC, DC, закорачивание на землю
    Входной импеданс 1 МОм ± 2%, 15 пФ ± 5 пФ
    Ограничение полосы пропускания 20 МГц
    Задержка между каналами 150 пс
    Время нарастания не более 3,5 нс
    Коэффициент развертки 2 нс/дел ... 100 с/дел с шагом 1-2-5
    Максимальное входное напряжение 400 Вп-п
    Вертикальная чувствительность 2 мВ/дел ... 10 В/дел
    Вертикальное разрешение 8 бит
    Погрешность ± 3%
    Сдвиг ±1 В (5 мВ...50 мВ)
    ±10 В (100 мВ...1 мВ)
    ±100 В (2 В...10 В)
    Математические операции между каналами суммирование, вычитание, умножение, деление, инверсия
    Анализ спектров на основе быстрого преобразования Фурье (БПФ) Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
    Режимы регистрации нормальный (выборка), пиковый детектор, усреднение (4...128)
    Режимы синхронизации по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным, альтернативный (поочередный) запуск
    Интерфейс USB-host, USB-device, RS-232 (опция)
    Дисплей 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
    Питание 100-240 В, 50 Гц
    Потребляемая мощность не более 18 Вт
    Габаритные размеры 370x180x120 мм
    Масса 2,2 кг

  • Комплект поставки АОС-2182

    № Наименование Количество
    1. Прибор 1
    2. Осциллографические щупы 2
    3. Сетевой кабель 1
    4. USB кабель для подключения к ПК 1
    5. Краткое описание работы 1
    6. Руководство по эксплуатации и программное обеспечение на CD 1

  • Дополнительная комплектация АОС-2182
