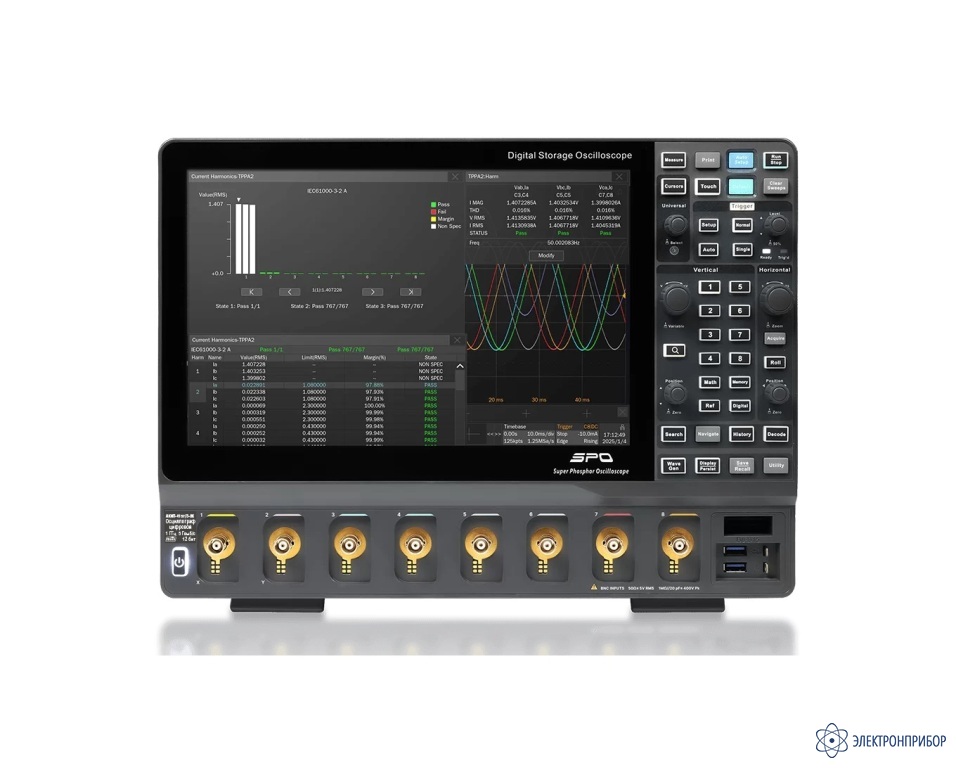

АКИП-4157/1-4К — осциллограф цифровой

Код товара: 82775
  • Является модификацией АКИП-4157

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности осциллографа цифрового АКИП-4157/1-4К:

    • количество каналов: 4;
    • полоса пропускания: 350 МГц;
    • разрядность АЦП: 12 бит;
    • максимальная частота дискретизации 5 ГГц;
    • максимальный объем памяти 2,5 ГБ;
    • режимы сбора данных: выборка, пиковый детектор (500 пс), усреднение (4 /…/ 8192), Hi-Res (режим увеличенного разрешения АЦП);
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • интерполяция: Sin X/х, линейная;
    • более 50 видов автоматических измерений параметров, курсорные измерения;
    • скорость обновления экрана: 160.000 осциллограм/с (до 650.000 осциллограм/с в режиме сегментированной развертки);
    • режим сегментированной памяти: до 170.000 сегментов, минимальное межсегментное время (≤ 1,5 мкс);
    • возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации;
    • режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
    • режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
    • программные измерительные функции вольтметра и частотомера по аналоговым каналам;
    • встроенный частотомер: 7 разрядов;
    • амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов);
    • функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
    • частотный анализ (БПФ), 8 млн точек;
    • режимы растяжки окна, самописец и XY;
    • декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, Arinc429;
    • анализ смешанных сигналов: 16 канальный логический анализатор (опция);
    • программные опции измерения мощности и показателей качества электроэнергии (ПКЭ) – для 1Ф и 3Ф сетей;
    • функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);
    • интерфейсы: USB TMC (host/device), LAN;
    • видео выход (HDMI) подключения внешнего монитора;
    • дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server);
    • цветной емкостный сенсорный экран с поддержкой Multi-touch, диагональ 30,73 см, разрешение 1280 x 800.

  • Технические характеристики осциллографа цифрового АКИП-4157/1-4К:

    Параметр АКИП-4157/1-4К
    АКИП-4157/1-6К
    АКИП-4157/1-8К    		 АКИП-4157/2-4К
    АКИП-4157/2-6К
    АКИП-4157/2-8К    		 АКИП-4157/3-4К
    АКИП-4157/3-6К
    АКИП-4157/3-8К
    Канал вертикального отклонения
    Число каналов1 4 - АКИП-4157/1-4К, АКИП-4157/2-4К, АКИП-4157/3-4К
    6 - АКИП-4157/1-6К, АКИП-4157/2-6К, АКИП-4157/3-6К
    8 - АКИП-4157/1-8К, АКИП-4157/2-8К, АКИП-4157/3-8К
    Полоса пропускания (-3 дБ, 50 Ом) 350 МГц 500 МГц 1 ГГц
    Время нарастания (50 Ом) ≤ 830 пс ≤610 пс ≤460 пс
    Ограничение ПП 20 МГц, 200 МГц
    Коэффициент отклонения (Коткл.) 500 мкВ/дел…1 В/дел – 50 Ом
    500 мкВ/дел…10 В/дел – 1 МОм
    Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел) 100 мкВ 120 мкВ 140 мкВ
    Погрешность измерения напряжения постоянного тока ±(0,01x8[дел]xKo[В/дел]), при Коткл. 5 мВ/дел … 10 В/дел
    ±(0,015x8[дел]xKo[В/дел]), при Коткл. 500 мкВ/дел … 4,95 мВ/дел
    где Ko – значение коэффициента отклонения
    Диапазон установки смещения 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В

    1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
    Погрешность установки уровня постоянного смещения, мВ ±(0,01x|Uсм|+0,0002x|Uпр|+0,005x8[дел]xКо[мВ/дел]+1), где Ko – значение коэффициента отклонения, мВ/дел;
    Uсм – установленное значение напряжения смещения, мВ
    Uпр – конечное значение диапазона установки напряжения смещения, мВ
    Входной импеданс 50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
    Максимальное входное напряжение ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм
    ≤ 5 Вскз, ± 10 Впик – 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел 200 пс/дел…1000 с/дел
    Самописец (ROLL): 50 мс/дел…1000 с/дел
    Погрешность частоты внутреннего ОГ ±2*10-6
    Погрешность измерения временных интервалов ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц
    Режимы работы Основной, ZOOM окна, самописец (ROLL), X-Y
    Синхронизация
    Источники синхросигнала Аналоговые каналы, внешний (Ext, Ext/5), сеть, логический канал
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
    Предзапуск 0…100% памяти
    Послезапуск 0…10000 делений
    Синхронизация по зоне Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации Внутренняя: 0,52…1 деления шкалы;
    Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
    Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит (до 16 бит с шагом 1 бит при использовании математической функции увеличения разрешения (Hi-Res))
    Частота дискретизации 2,5 ГГц на канал (5 ГГц на канал в одно- или двухканальном режиме)1
    Интерполяция SinX/X, X
    Длина записи1,2 500 МБ на канал, 1 Гб на канал в двухканальном режиме, 2,5 Гб на канал в одноканальном режиме
    Пиковый детектор 500 пс
    Режимы работы Выборка, пиковый детектор, усреднение2, накопление
    Курсорные измерения
    Источник курсоров Аналоговые каналы, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
    Функции ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2)
    режим отслеживания: время - X1, X2, (X1-X2)
    Автоматические измерения
    Источник измерений Аналоговые каналы, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Диапазон измерений Весь экран или ограниченно (определяется курсорами)
    Функции по вертикали Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэффициент Заполнения, -Коэффициент Заполнения, Задержка, Джиттер
    Дополнительные Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    Измерение задержки Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Статистика Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
    Математика
    Математические каналы F1, F2, F3, F4, F5, F6, F7, F8
    Источник математики КАН1…КАН8, F1…F8
    Функции +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул
    БПФ – частотный анализ при длине памяти 8 Мб
    АЧХ анализ диаграмма боде
    Измерительный канал Любой из аналоговых каналов
    Поддерживаемый источник сигнала Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е АКИП-3418, АКИП-3422
    аппаратная опция генератора - SAG1021I
    Тип развертки Прямая, многоуровневая
    Диапазон частот 10 Гц … 120 МГц (линейный или логарифмический режим)
    Виды измерений Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза
    Дополнительные возможности
    Режим HISTORY Сохранение с временными метками последних 170.000 осциллограмм
    Измерение мощности (опция) Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Декодирование
    Формат данных Стандартно - I2C, SPI, UART/RS232, CAN, LIN
    Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, Arinc429
    Логический анализатор (опция)
    Число каналов 16
    Частота дискретизации 1,25 ГГц максимум
    Длина памяти до 250 МБ/канал
    Длительность импульса от 3,3 нс
    Синхронизация По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
    Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429
    Порог срабатывания TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
    Генератор функциональный (Опция)
    Источник сигнала Внешний опциональный модуль SAG1021I
    Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
    Частотный диапазон 1 мкГц…50 МГц (Синус)
    1 мкГц…10 МГц (Прямоугольник, импульс)
    1 мкГц…300 кГц (Пила)
    1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 50 МГц
    Разрешение 1 мкГц
    Погрешность установки ±5*10-5
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрядность ЦАП 14 бит
    Выходной уровень 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
    Постоянное смещение ± 1,5 В (50 Ом); ± 3 В (1 МОм)
    Ограничение уровня |Voffset| ≤ Vmax - Vpp / 2, где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления
    Vpp – установленное значение выходного уровня сигнала
    Скважность 1 % ~ 99 % (для прямоугольника и импульса)
    Симметрия 0 % ~ 100 % (для пилы)
    Общие данные
    ЖК-дисплей Цветной (TFT) емкостный сенсорный, диагональ 30,73 см, разрешение 1280 x 800 8 x 10 делений
    Режим разделенного экрана Комбинации: 1x1, 2x1, 4x1, 1x2, 2x2, 4x2, 3x3
    Входы выходы Передняя панель:
    USB 3.0 Host , выход калибратора 1 кГц, 3 В меандр
    Задняя панель:
    USB 2.0 Host, USB 2.0 Device (USBTMC), LAN 1000 MbaseT (RJ45), External Trigger: ВНЕШ: ≤1,5 Вскз，ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI, 10 МГц вход, 10 МГц выход
    Напряжение питания 100…240 В (50 / 60 Гц), 200 Вт максимум
    Условия эксплуатации 0...+50 °С, влажность не более 90% без образования конденсата
    Габариты (ДхШхВ) 379 х 288 х 159 мм
    Масса 5,5 кг
    *-примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (макс. до 2,5 ГБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.
    1 – В восьмиканальных моделях каналы делятся на две группы: КАН1 … КАН4, КАН5 … КАН8. Одноканальный режим означает, что активен только один каналы из группы. Двух канальный режим означает, что активны только два канала из группы. Четырех канальный режиме означает, что активно три и более каналов из группы.
    2 – В режимах усреднения и ERES максимальная длина памяти 25 МБ на канал, до 50 МБ (одно- или двухканальный режим).
