АКИП-4152/1 — осциллограф цифровой

Код товара: 84897
  • 98028-26

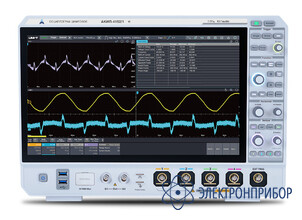

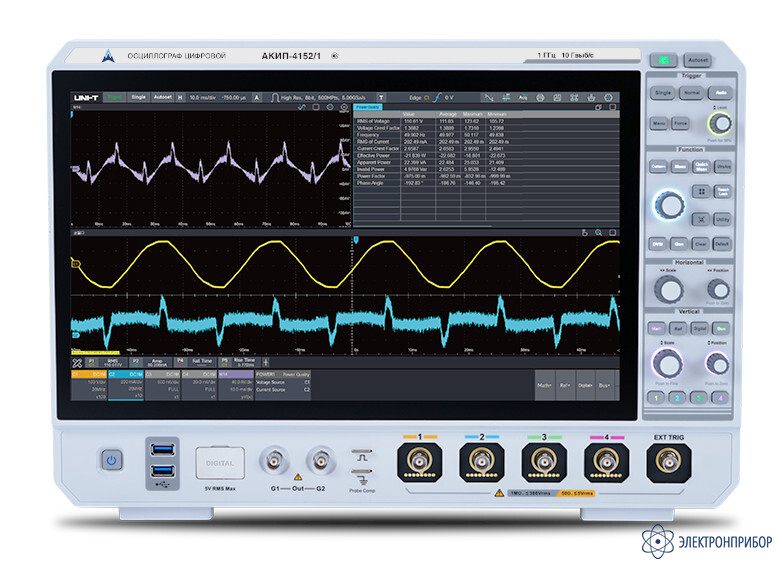

    Осциллограф цифровой АКИП-4152/1 Осциллограф цифровой АКИП-4152/1
    Является модификацией АКИП-4152

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98028-26 до 20.03.2031

    • Производитель

      АКИП

    Особенности осциллографов цифровых серии АКИП-4152:

    • 4 аналоговых канала с полосой пропускания: 1/2 ГГц;
    • максимальная частота дискретизации 10 ГГц;
    • максимальный объем памяти 1 ГБ;
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • скорость обновления экрана: 800000 осц/с (до 2000000 осц/с в режиме сегментированной развертки);
    • режимы сбора данных: выборка, пиковый детектор (400 пс), усреднение (2/…/8192), ERES (режим увеличенного разрешения АЦП);
    • более 48 видов автоматических измерений параметров, статистика, гистограммы, курсорные измерения;
    • режим сегментированной памяти: до 80000 сегментов, минимальное межсегментное время (≤ 1 мкс);
    • программные измерительные функции вольтметра и частотомера (8 разрядов) по аналоговым каналам;
    • функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
    • частотный анализ (БПФ), 1 миллион точек;
    • широкий набор дополнительных функций анализа измерений: измерения мощности и показателей качества электроэнергии (опция), анализ джиттера и построение глазковых диаграмм (опция), тестирование по маске (допусковый контроль), построение гистограмм, трендов;
    • программная опция генератора сигналов: 2 канала, 60 МГц, 200 встроенных произвольных форм, ЦАП 16 бит;
    • декодирование сигналов: стандартно - RS-232/422/485/UART, I2C, SPI, CAN, LIN; опция - CAN-FD, FlexRay, SENT, AUDIO (I2S, LJ, RJ, TDM), MIL-STD-1553B, Manchester, SENT, ARINC429;
    • программная опция увеличение полосы пропускания;
    • логический анализатор: 16 каналов, требуется опциональный логический пробник (UT-M15) и программная опция (MSO7000X-LA);
    • интерфейсы: USB (host/device), LAN;
    • видео выход (HDMI);
    • дистанционное управление: команды SCPI, LAN (встроенный web server);
    • большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 39,62 см, разрешение 1920 x 1080;
    • возможность монтажа в 19'' стойку с помощью опционального комплекта, высота 7U.

    Описание осциллографов цифровых серии АКИП-4152:

    Серия АКИП-4152 представляет собой осциллографы с полосой пропускания до 2 ГГц и частотой дискретизации до 10 Гвыб/с. Применяется уникальная технология UltraAcq®, повышающая скорость захвата сигнала до 800 000 осц/сек. Приборы поддерживают множество расширенных функций измерений и анализа, а также до 48 видов автоматических измерений параметров. Оснащены 64-разрядной операционной системой Win10, предоставляющей пользователям стабильную и расширяемую системную платформу. Используется 15,6" емкостной сенсорный экран с поддержкой многооконного режима и мультисенсорного управления жестами. Могут широко применяться в различных отраслях и областях, таких как связь, авиакосмическая промышленность, образование и многих других.

    Мультиоконный интерфейс. Осциллограф обеспечивает такой же отзывчивый сенсорный интерфейс, к которому пользователи привыкли при работе со смартфонами и планшетами, гарантируя бесшовное тактильное взаимодействие. При этом прибор сохраняет специализированные ручки управления (энкодеры) и кнопки быстрого доступа, учитывая профессиональную специфику измерительного оборудования. Поддержка мыши и клавиатуры позволяет еще эффективнее решать задачи тестирования.

    Ключевые возможности интерфейса:

    • перемещение и масштабирование сигнала: интуитивное управление положением и масштабом осциллограммы касанием;
    • настройка макета перетаскиванием: изменение расположения окон простым перетаскиванием;
    • фиксация всплывающих окон: закрепление элементов интерфейса для сокращения необходимости переключения между множеством окон;
    • поддержка дополнительных экранов для повышения эффективности многозадачной работы.

    Экосистема Windows. Интеграция с экосистемой Windows открывает перспективы для профессионального анализа и автоматизации измерений. Осциллограф поддерживает встроенное программирование в среде MATLAB, при этом результаты вычислений отображаются непосредственно в окне прибора, обеспечиваябесшовный рабочий процесс.









     Ключевые возможности:

    • удаленный рабочий стол — полный контроль над прибором из любой точки;
    • доступ к сетевым дискам — мгновенное сохранение и загрузка данных;
    • высокая вычислительная мощность — обработка данных без использования внешних ресурсов;
    • многозадачность — одновременная работа с несколькими приложениями.

    Анализ мощности. С развитием технологий производства микросхем требования к системам электропитания неуклонно возрастают. В условиях, когда сети питания с низким напряжением и высоким током становятся отраслевым стандартом, особенно для микросхем или цепей питания, состоящих из прецизионных компонентов, обеспечение надежного электропитания и подавления шумов во всех частях схемы, а также сохранение целостности передачи сигналов между компонентами выводят задачи тестирования источников питания на новый уровень сложности. Особое внимание разработчиков сегодня привлекают энергоэффективность источника питания и скорость его реакции на изменения нагрузки — ключевые факторы, гарантирующие стабильность и чистоту питания.








    В сложившихся условиях анализ достоверности отображения сигналов приобретает критическое значение. Нестабильность в системе питания способна порождать целый спектр проблем с электромагнитными помехами (ЭМП), доставляющих разработчикам еще больше сложностей.

    Анализ джиттера и построение глазковых диаграмм. С повышением скорости передачи сигналов растет количество факторов, создающих помехи в процессе передачи данных, что приводит к повышенной чувствительности системы, к потерям в тракте передачи. Перед разработчиком стоит задача точного определения причин искажения сигнала. К таким проблемам относятся: джиттер, вносимый системой питания, нестабильность работы ФАПЧ (фазовой автоподстройки частоты), тепловые и механические шумы кварцевого резонатора, межсимвольная интерференция, а также целый ряд других неисправностей.








    Джиттер по параметру TIE (Time Interval Error — погрешность временного интервала) является наиболее распространенным показателем при анализе фазовых дрожаний. АКИП-4152 оснащен комплектом программного обеспечения для визуального анализа джиттера, который включает: график тренда, спектрограмму, гистограмму.

    Данный инструментарий позволяет локализовать распределение джиттера в различных областях анализа: временной, частотной и статистической.










    Измеряемые параметры глазковой системы:

    • Eye amplitude — амплитуда раскрыва глазковой диаграммы;
    • Eye Height — высота раскрыва глазковой диаграммы;
    • Eye Width — ширина раскрыва глазковой диаграммы;
    • Level 1/Level 0 — уровни логической единицы и нуля;
    • Q factor — Q-фактор (коэффициент качества сигнала).

    Измеряемые параметры джиттера:

    • TIE — погрешность временного интервала;
    • TJ BER — полный джиттер (Total Jitter) при заданном уровне вероятности битовой ошибки;
    • RJ — случайный джиттер (Random Jitter);
    • DJ — детерминированный джиттер (Deterministic Jitter);
    • PJ — периодический джиттер (Periodic Jitter);
    • DDJ — джиттер, зависимый от данных (Data-Dependent Jitter);
    • DCD — скважность искажений (Duty Cycle Distortion).

  • Технические характеристики осциллографов цифровых АКИП-4152:

    Параметр Значение
    АКИП-4152/1 АКИП-4152/2
    Канал вертикального отклонения
    Число каналов 4 4
    Полоса пропускания (-3 дБ, 50 Ом) 1 ГГц 2 ГГц1
    Полоса пропускания (-3 дБ, 1 МОм) 500 МГц 500 МГц
    Время нарастания (50 Ом) ≤350 пс ≤175 пс1
    Ограничение ПП (50 Ом) 20 МГц, 500 МГц 20 МГц, 500 МГц, 1 ГГц
    Ограничение ПП (1 МОм) 20 МГц 20 МГц
    Коэффициент отклонения (Ко)3 1 мВ/дел…1 В/дел – 50 Ом // 1 мВ/дел…10 В/дел – 1 МОм
    Погрешность измерения постоянного напряжения3

    50 Ом:
    ±(0,02·8[дел]·Ко[мВ/дел]+1) при Kо <5 мВ/дел
    ±(0,015·8[дел]·Ко[мВ/дел]+1) при Kо ≥5 мВ/дел

    1 МОм:
    ±(0,015·8[дел]·Ко[мВ/дел]+1) при Kо <5 мВ/дел
    ±(0,012·8[дел]·Ко[мВ/дел]+1) при Kо ≥5 мВ/дел
    Диапазон установки смещения (Uсм)

    50 Ом:
    1мВ/дел…100 мВ/дел: ±2 В; 200 мВ/дел…1 В/дел: ±5 В

    1 МОм:
    1 мВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…500 м/дел:
    ±20 В; 1 В/дел: ±40 В; 2 В/дел…10 В/дел: ±100 В
    Погрешность установки уровня смещения  ±(0,015·|Uсм|+0,1·[дел]+2) при Ко≤200 мВ/дел
    ±(0,01·|Uсм|+0,1·[дел]+2) при Ко>200 мВ/дел
    Входной импеданс 50 Ом (± 2 %), 1 МОм (± 1 %) / 15 пФ ± 3 пФ
    Максимальное входное напряжение 300 Вскз (КАТ I) – 1 МОм // 5 Вскз – 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 100 пс/дел…1000 с/дел
    самописец (ROLL): 50 мс/дел...1000 с/дел
    Погрешность частоты внутреннего опорного генератора  ±2*10-6
    Погрешность измерения временных интервалов ±(δF·Tизм+1/Fд), где
    δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц
    Режимы работы основной, ZOOM окна, самописец (ROLL), X-Y
    Синхронизация
    Источники синхросигнала любой из каналов, внешний, сеть, логический канал
    Режимы запуска развертки автоматический, ждущий, однократный
    Диапазон установки задержки запуска 6,4 нс…10 с
    Виды синхронизации  по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, SECAM), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/422/485/UART, I2C, SPI, CAN, LIN; опция - CAN-FD, FlexRay, SENT, AUDIO (I2S, LJ, RJ, TDM), MIL-STD-1553B, Manchester, SENT, ARINC429
    Предзапуск ≥0,5 длительности экрана
    Послезапуск ≤5000 с
    Вид входа открытый, закрытый, ВЧ и НЧ фильтры, фильтр шума
    Уровень синхронизации внутренняя: ±4 делений шкалы; Ext: ±1 В, Ext/5: ±5 В
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (до 12 бит с шагом 0,5 бита при использовании функции увеличения разрешения (High resolution)
    Частота дискретизации2 2,5 ГГц на канал (5 ГГц в режиме объединения каналов, двух канальный режим)
    10 ГГц при одном активном канале
    Длина записи 250 МБ на канал (500 МБ в режиме объединения каналов, двух канальный режим)
    1 ГБ при одном активном канале
    Режимы работы выборка, пиковый детектор, усреднение (от 2 до 65536), накопление, High resolution
    Курсорные измерения
    Источник курсоров  аналоговые каналы
    Функции  ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY
    режим отслеживания: время - X1, X2, амплитуда - Y1, Y2
    Автоматические измерения
    Источник измерений КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Диапазон измерений весь экран или ограниченно (определяется курсорами)
    Функции по вертикали Макс, Мин, Верхнее, Нижнее, Амплитуда, Пик-Пик, Среднее, Цикл Среднее, СКЗ, Цикл СКЗ, Медиана, AC СКЗ, AC СКЗ Цикл, Выбросы на вершине и в паузе
    Функции по горизонтали Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэффициент заполнения, -Коэффициент Заполнения, Задержка
    Дополнительные площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    Измерение задержки фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Измерения логических каналов Частота, Период, +Длительность, -Длительность, +Коэффициент заполнения, -Коэффициент заполнения, разница по фронту/спаду A-B, фаза
    Статистика Текущее значение, Макс, Мин, СКО, Гистограмма
    Математика
    Источник математики аналоговые каналы
    Функции  A+B, A-B, A×B, A/B, редактор формул
    БПФ частотный анализ при длине памяти 1 МБ
    Цифровые фильтры НЧ, ВЧ, полосовой, режекторный
    Измерение мощности (опция) качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
    Автоустановка в/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Декодирование
    Формат данных стандартно - I2C, SPI, UART/RS232, CAN, LIN
    опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, MIL-STD-1553B, ARINC429
    Логический анализатор (опция)
    Число каналов 16
    Частота дискретизации  1,25 ГГц максимум
    Длительность импульса от 3,2 нс
    Длина памяти до 125 МБ
    Порог срабатывания TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 В), 1,8 В CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В) пользовательский (±20 В)
    Максимальный входной уровень ±40 В
    Минимальный детектируемый уровень 500 мВпик-пик
    Входной импеданс 100 кОм (± 2%)
    Генератор функциональный (опция)
    Выходной разъем 2 канала, на передней панели, BNC-тип
    Формы сигналов синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и другие (200 встроенных форм сигналов)
    Частотный диапазон 1 мкГц…60 МГц (синус)
    1 мкГц…25 МГц (прямоугольник, импульс)
    1 мкГц…1 МГц (пила)
    1 мкГц…5 МГц (сигналы произвольной формы)
    шум, полоса частот > 60 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±2*10-6
    Частота дискретизации 625 МГц
    Длина памяти 512К точек для произвольной формы
    Разрядность ЦАП  16 бит
    Выходной уровень 50 Ом:
    ≤30 МГц: 10 мВпик-пик … 3 Впик-пик; ≤60 МГц: 10 мВпик-пик … 1,5 Впик-пик;
    1 МОм:
    ≤30 МГц: 20 мВпик-пик…6 Впик-пик; ≤60 МГц: 20 мВпик-пик…3 Впик-пик;
    Погрешность установки уровня ±(2% от установки + 2 мВпик-пик)
    Постоянное смещение ± 1,5 В (50 Ом); ± 3 В (1 МОм
    Ограничение уровня , где
    Voffset – установлено значение постоянного смещения
    Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления
    Vpp – установленное значение выходного уровня сигнала
    Скважность 0,01 % ~ 99,99% (для прямоугольника и импульса)
    Симметрия 0,01 % ~ 99,99% (для пилы)
    Минимальная длительность импульса 20 нс
    Модуляции диапазон частот модулирующего колебания: 2 мГц…200 кГц
    виды модуляции: АМ (0…120%), ЧМ (девиация максимально 30 МГц), ФМ (девиация фазы 0°…360°)
    ГКЧ: развертка по частоте (линейная, логарифмическая или шаговая), время развертки 1 мс…500 с
    Общие данные
    ЖК-дисплей цветной (TFT) емкостный сенсорный, диагональ 39,62 см, разрешение 1920 x 1080, 10 x 8 делений
    Процессор Intel® Core™ i5-6500 Quad core, 3,2 ГГц (или лучше), ОС Microsoft Windows 10 (64- бит, IoT Ent LTSC), ОЗУ 8 ГБ, ПЗУ 128 ГГБ
    Входы выходы Передняя панель:
    USB 3.0 Host (2), выход калибратора 1 кГц, 3 В меандр (2) Вход внешнего запуска (Ext Trig)

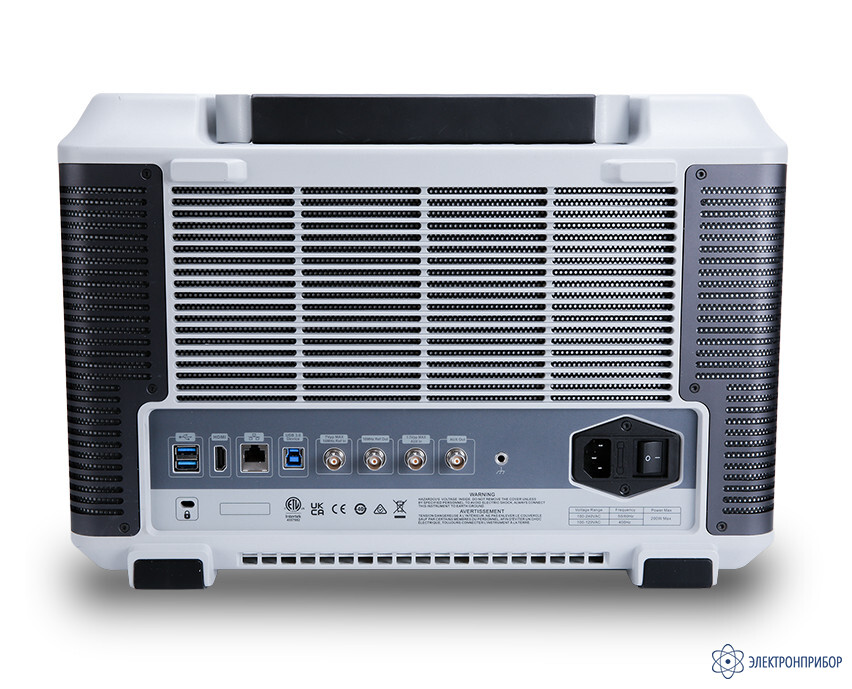

    Задняя панель:
    USB 3.0 Host (2), USB 3.0 Device, LAN 10/100MbaseT (RJ45), HDMI External Trigger: ВНЕШ или ВНЕШ/5 Auxiliary Output: Выход синхронизации/Дополнительный контрольный выход синхронизации генератора 10 MHz REF IN: вход сигнала внешней опорной частоты 10 МГц ± 10 ppm, 50 Ом, 400 мВпик-пик…4,5 Впик-пик 10 MHz REF OUT: выход сигнала опорной частоты, 50 Ом
    Напряжение питания 100…240 В (50/ 60 Гц)
    200 Вт максимум
    Условия эксплуатации 0...+40°С, влажность не более 90% без образования конденсата
    Монтаж в 19'' стойку высота 7U, опциональный комплект для монтажа MSO7000X-RM
    Габариты (Ш х В х Г)  452 х 309 х 216 мм
    Масса 10,5 кг

    Примечание:
    1 – Полоса пропускания 2 ГГц доступна только при одном активном канале. При активации более одного аналогового канала включается ограничение полосы пропускания 1 ГГц. Время нарастания при этом будет не более 350 пс.
    2 – Режим объединения каналов: активирован только один из пары каналов КАН1/КАН2 и/или КАН3/КАН4. Режим работы на канал: активированы оба канала из пары КАН1/КАН2 и/или оба канала КАН3/КАН4.
    3 – Коэффициент отклонения 1 мВ/дел — это цифровая обработка Ко 2 мВ/дел. Для расчета погрешности измерения постоянного напряжения значение для Ко 1 мВ/дел должно рассчитываться как полная шкала 2 мВ/дел и размахе сигнала 16 мВ.

  • Комплект поставки АКИП-4152/1

    № Наименование Количество
    1 Осциллограф цифровой АКИП-4152/1 1
    2 Сетевой шнур 1
    3 Пробник пассивный 4
    4 Кабель USB 1
    5 Упаковочная коробка 1
    6 Руководство об эксплуатации (на CD-диске) 1
