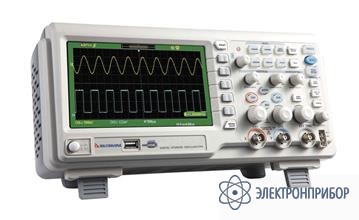

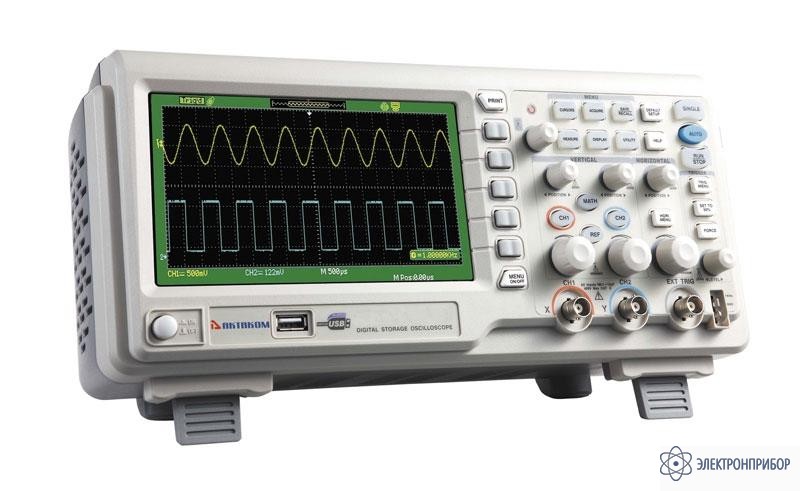

ADS-2042M — осциллограф

Код товара: 29270

  • Особенности осциллографа ADS-2042M:

    • автоматические измерения: 32 типа.
      14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
      18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
    • курсорные измерения: ручные. слежение. авто
    • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
    • ограничение полосы: 20 МГц
    • функция усреднения (4..256)
    • пиковый детектор
    • автоматический покадровый регистратор: 2500 кадров
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
    • интерполяция: Sin(x)/x, линейная
    • математические операции: сложение, вычитание, умножение, деление
    • инверсия сигнала
    • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
    • режим растяжки
    • режим X-Y
    • самописец: 100 мс/дел...50 с/дел
    • встроенный 6-разрядный частотомер
    • режим послесвечения
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
    • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
    • сохранение на USB-устройство
    • РУССКОЯЗЫЧНОЕ МЕНЮ!

  • Технические характеристики осциллографа ADS-2042M:

    Параметр Значение
    количество каналов 2 канала + внешний запуск
    полоса пропускания 40 МГц
    максимальная частота дискретизации в режиме реального времени 1 Гвыб/сек (500 Мвыб/сек на канал)
    частота дискретизации в эквивалентном режиме 50 Гвыб/сек
    максимальный объем памяти 2 М (1 миллион точек на канал)
    вертикальное разрешение 8 бит
    коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
    погрешность ±3% (≥ 5 мВ/дел)
    время нарастания 8,8 нс
    входной импеданс 1 MОм ±2% || 13 пФ ±3 пФ
    максимальное входное напряжение 400 В пик-пик
    коэффициент развертки 25 нс/дел…50 с/дел с шагом 1-2-5
    источник запуска канал 1, канал 2, AC, внешний, внешний/5
    тип входов AC, DC, ФВЧ, ФНЧ
    тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
    дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
    интерфейс USB-host, USB-device, PASS/FAIL, LAN
    питание 100 В - 240 В / 45 Гц...440 Гц
    потребляемая мощность 50 Вт
    масса 4,5 кг
    габаритные размеры 336х118х152 мм
    габаритные размеры в упаковочной таре 260х290х460
    вес 4,7 кг.

  • Комплект поставки ADS-2042M

    № Наименование Количество
    1. Осциллограф ADS-2042M 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
