DSO1024A — осциллограф цифровой 4-х канальный с полосой пропускания 200 МГц

Код товара: 47086
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      62025-15 до 30.10.2020

    • Производитель

      Keysight (Agilent), США

    • Артикул

      Б018501

    Описание осциллографа цифрового 4-х канального с полосой пропускания 200 МГц DSO1024A:

    Принцип действия осциллографа DSO1024A основан на аналого-цифровом преобразовании входного сигнала с последующей записью его в память и обработкой в цифровом виде, а также индикацией на экране осциллографа. Частота аналого-цифрового преобразования определяет разрешение сигнала в режиме реального времени. Возможен также режим эквивалентного времени для анализа периодических сигналов. В этом случае разрешение сигнала зависит от минимального сдвига в системе запуска осциллографа.

    Осциллограф DSO1024A позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерения на экран дисплея.

    Осциллограф DSO1024A обеспечивает возможность подключения к персональному компьютеру и программирования через интерфейс USB.

    Конструктивно осциллограф выполнен в виде моноблока настольного исполнения.

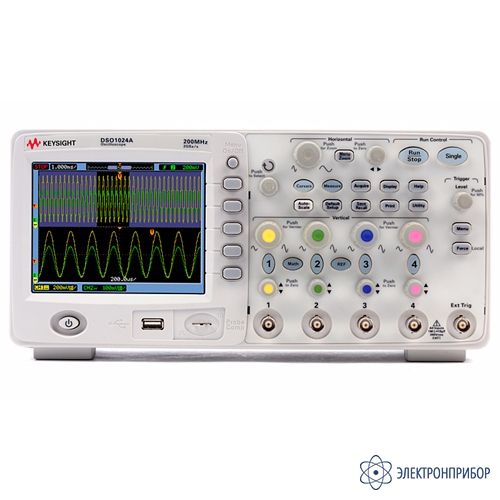

    На передней панели осциллографа DSO1024A расположен матричный дисплей на основе ЖКИ для визуального отображения сигнала; ряд кнопок, обеспечивающих выбор режима работы и установку параметров, а также гнезда для подачи исследуемого сигнала и сигнала внешней синхронизации. Синхронизация возможна по каналу внешней синхронизации и любому входному каналу.

    Особенности осциллографа цифрового 4-х канального с полосой пропускания 200 МГц DSO1024A:

    • 4-канальная модель;
    • Максимальная частота дискретизации 1 ГГц (2 ГГц при объединении каналов);
    • Глубина памяти 10 Kвыб. на канал (20 Квыб. при объединении каналов);
    • Скорость обновления экрана до 400 раз в секунду;
    • Цветной 14,5 см QVGA TFT дисплей;
    • 23 автоматических измерения, математические функции, включая БПФ;
    • Запись и просмотр до 1000 изображений для поиска аномалий сигнала;
    • Функция испытания на соответствие маске;
    • Возможность применения цифровой фильтрации;
    • Наличие USB-host и USB-port, а также ПО IntuiLink для подключения к ПК;
    • Многоязычный интерфейс (11 языков, включая русский);
    • Компактные размеры, переносной формат.
  • Технические характеристики осциллографа цифрового 4-х канального с полосой пропускания 200 МГц DSO1024A:

    Параметр Значение
    Количество каналов 4
    Полоса пропускания периодических сигналов по уровню минус 3 дБ, МГц 200
    Время нарастания переходной характеристики, нс 1,8
    Диапазон установки коэффициентов отклонения КО от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5
    Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе ± 0,04 ∙ 8 [дел] ∙ КО (при КО от 2 мВ/дел до 5 мВ/дел)
    ± 0,03 ∙ 8 [дел] ∙ КО (при КО от 10 мВ/дел до 5 В/дел)
    Диапазон установки коэффициентов развертки КР от 1 нс/дел до 50 с/дел в последовательности 1; 2; 5
    Пределы допускаемой отно сительной погрешности коэффициента развертки, % ± 0,005
    Режимы развертки автоматический, нормальный, однократный
    Входное сопротивление каналов вертикального отклонения, МОм 1 ± 0,01
    Входная емкость каналов вертикального отклонения, пФ 18 ± 3
    Минимальный уровень внутренней синхронизации при КО ≥ 5 мВ/дел:
    1 деление в диапазоне частот входного сигнала от 0 до 10 МГц
    1,5 деления в диапазоне частот входного сигнала от 10 МГц до полной полосы пропускания

    при КО < 5 мВ/дел:
    1 деление в диапазоне частот входного сигнала от 0 до 10 МГц
    1,5 деления в диапазоне частот входного сигнала от 10 до 20 МГц
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность окружающего воздуха, %

    от 0 до + 40
    до 90 при + 40 °С
    Масса, кг, не более 3,03
    Габаритные размеры (длина×ширина×высота), мм 130 × 325 × 158
    Напряжение сети переменного тока, В от 100 до 240 (автоматический выбор)
    Частота сети переменного тока, Гц 50/60
    Потребляемая мощность, В∙А 60
  • Комплект поставки DSO1024A

    Наименование Количество
    1 Осциллограф цифровой DSO1024A 1
    2 Кабель питания 1
    3 Пробник N2863А 10:1 4
    4 Упаковочная тара 1
    5 Руководство по эксплуатации 1
    6 Паспорт 1
