DSO 5012 A, DSO-5012-A, DSO 5012A, DSO-5012A

Осциллографы лабораторные

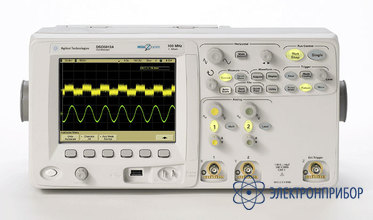

DSO5012A — осциллограф

Код товара: 21509
  • 37153-08

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      37153-08

    • Производитель

      Keysight (Agilent), США

    Особенности осциллографа DSO5012A

    • Память глубиной 8 Мвыб. увеличивает вероятность обнаружения причинно-следственных связей разных событий за один цикл сбора данных
    • Высокая частота дискретизации в течение продолжительного времени захвата сигналов благодаря глубокой памяти
    • Благодаря скорости обновления до 100 000 осциллограмм/c (в 100 раз быстрее, чем у аналогичных осциллографов на рынке) вероятность захвата импульсных помех стала выше
    • Удобное подключение и быстрая передача данных в ПК с использованием интерфейсов USB, LAN или GPIB — в стандартной комплектации
    • Соответствие классу С стандарта LXI

    Функции осциллографа DSO5012A

    • Режим высокого разрешения
      Обеспечивает разрешающую способность до 12 бит в реальновременных режимах, снижая уровень помех. Это достигается фильтрацией последовательных выборок данных и отображением отфильтрованных результатов на экране при работе на медленных скоростях развертки (> 10 мкс/дел).
    • Встроенная оперативная справочная система
      Встроенная оперативная справочная система доступна на 11 языках (в том числе, и русском), позволяя пользователю быстро получить ответ, если ему непонятно, как работает та или иная функция. Для этого нужно нажать и удерживать соответствующую клавишу передней панели, после чего на экране всплывет описание функции этой клавиши.
    • Математические функции, включая БПФ
      Математические функции включают вычитание, умножение, интегрирование, дифференцирование, а также БПФ (быстрое преобразование Фурье).
    • Обнаружение пиков
      Возможность обнаружения пиков 250 пс в моделях с полосой пропускания 500 МГц, 500 пс ' в моделях с полосой пропускания 300 МГц и 1 нс - в моделях с полосой пропускания 100 МГц поможет пользователю обнаружить короткие глитчи.
    • Интерфейс AutoProbe
      Автоматически устанавливает коэффициенты деления пробников и обеспечивает питание для отдельных активных пробников Infiniium, включая дифференциальный активный пробник 1130A семейства InfiniiMax с полосой 1,5 ГГц и несимметричный активный пробник 1156A с полосой 1,5 ГГц.
    • 5-разрядный аппаратный частотомер
      Измеряет частоту до полосы пропускания прибора.
    • Порт Trig Out (выход сигнала запуска)
      Обеспечивает простой способ синхронизации осциллографа с другими измерительными приборами. Рекомендуется использовать порт Trig Out для подключения осциллографа к частотомеру с целью более точных измерений частоты, либо для перекрестного запуска других приборов.
    • Функция Autoscale (автонастройка)
      Выводит на экран все активные сигналы и автоматически устанавливает органы управления вертикальным и горизонтальным каналами, а также условия запуска для их наилучшего отображения.
    • 23 автоматических измерения
      При нажатии клавиши QuickMeas вызываются результаты последних четырех выбранных измерений. Курсоры автоматически отслеживают самое последнее выбранное измерение.
    • Запуск по сигналам стандартов HDTV/EDTV
      Осциллографы серии 5000 поддерживают аналоговый запуск для стандартов 1080i, 1080p, 720p и 480p, а также стандартные режимы видеозапуска: по любой строке внутри поля, по всем полям, по всем строкам, по четным или нечетным полям видеосигналов NTSC, SECAM, PAL и PAL-M.
    • Простая процедура обновления программного обеспечения
      Системное программное обеспечение хранится во флэш-ППЗУ, которое можно легко перезаписать, используя встроенный порт USB или LAN. Последние версии системного программного обеспечения и программы IntuiLink Data Capture могут быть загружены с сайта компании.

    Интерфейсы осциллографа DSO5012A

    • 2 порта USB хоста (для внешних запоминающих устройств и принтеров); один порт расположен на передней панели, второй - на задней панели
    • 1 порт USB устройства для высокоскоростного обмена данными с ПК
    • Порт локальной сети (LAN) 10/100 Mбит/c для подключения к Internet/Intranet
    • GPIB для упрощения интеграции в существующие испытательные системы
    • Выход XGA Out для внешних мониторов и проекторов

  • Технические характеристики осциллографа DSO5012A

    Параметр Значение
    Полоса пропускания 100 МГц
    Частота дискретизации 2 Гвыб/c
    для каждого канала
    Число каналов 2
    Дисплей Цветной ЖК дисплей XGA с разрешением 1024 х 768 с 256 уровнями яркости
    Глубина памяти 1 Мвыб, макс. * 500 Kвыб для каждого канала
    Скорость обновления экрана До 100000 осциллограмм/с
    Коэффициенты отклонения от 2 мВ/дел до 5 В/дел
    Макс. входное напряжение 300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I, кратковременный выброс напряжения 1,6 кВ (пик. значение), 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II
    Входной импеданс 1 МОм ± 1%, параллельная емкость 12 пФ или 50 Ом ± 1,5% (устанавливается пользователем)
    Погрешность временной базы 25 х 10-6 при 40°С; 40 х 10-6 при 55°С
    Режимы запуска По перепаду, длительности импульса, кодовому слову,
    по ТВ сигналу (в том числе, стандартов HDTV/EDTV, NTSC, PAL, PAL-M или SECAM),
    по длительности кодового слова, по сигналам шин CAN, LIN, USB, I2C, SPI
    Габаритные размеры 38,5 см (ширина) х 18,8 см (высота) х 17,4 см (глубина) - без ручек
    Масса 4,1 кг

  • Комплект поставки DSO5012A

    № Наименование Количество
    1. Осциллограф DSO5012A 1
    2. Руководство по эксплуатации 1
    3. Сетевой шнур 1
    4. Пробник N2863A 2
    5. Набор библиотек ввода-вывода IO Libraries Suite, 1
    6. Руководство по обслуживанию Service Guide (СD-ROM, на английском языке) 1
    7. Сертификат калибровки 1
    8. Декларация соответствия 1
    9. Защитная крышка передней панели 1
