АКИП-4131А, АКИП 4131 А

Осциллографы лабораторные

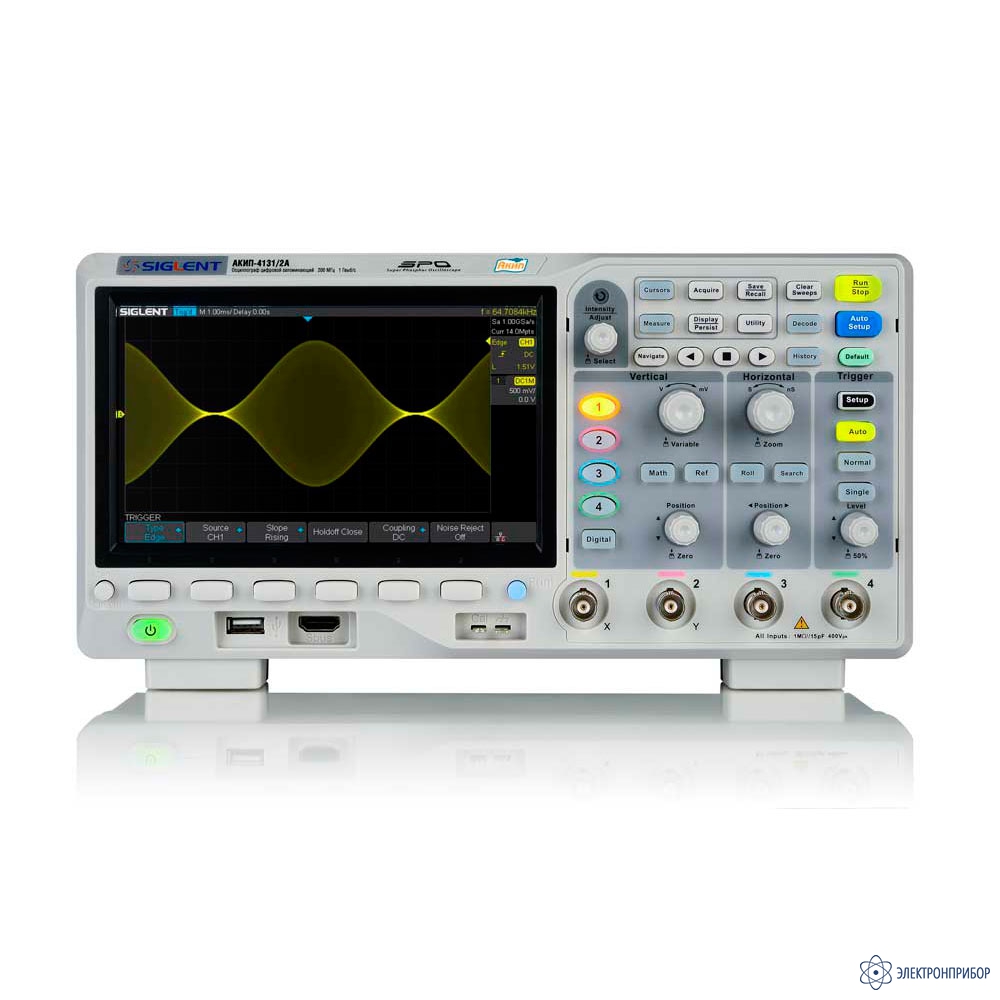

АКИП-4131А — осциллограф цифровой запоминающий

Код товара: 47871
    • Гарантия

      36 месяцев

    • Производитель

      АКИП

    Особенности осциллографа цифрового запоминающего АКИП-4131А:

    • Количество каналов: 2;
    • Полоса пропускания: 100 МГц;
    • Максимальная частота дискретизации 1 ГГц;
    • Объем памяти на канал 7 МБ (14 МБ – при объединении);
    • Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки);
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
    • Интерполяция: Sin X/х, линейная;
    • Амплитудно-частотный анализ, построение диаграмм Боде (только для моделей с индексом “А”);
    • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем (только для моделей с индексом “А”);
    • 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
    • Режим сегментированной памяти (до 80.000 сегментов);
    • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
    • Функция автоустановки параметров развертки, запуска;
    • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
    • Частотный анализ (БПФ) при длине памяти 1 МБ;
    • Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN;
    • Анализ смешанных сигналов: 16 кан логический анализатор (опция только для моделей с индексом “А”);
    • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опциональный модуль только для моделей с индексом “А”);
    • Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN;
    • USB WIFI адаптер (опция только для моделей с индексом “А”);
    • Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью.
  • Технические характеристики осциллографа цифрового запоминающего АКИП-4131А:

    Параметры Значение
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…100 МГц
    Время нарастания ≤ 3,5 нс
    Ограничение ПП 20 МГц
    Коэффициент отклонения (К откл) 500 мкВ/дел…10 В/дел
    Погрешность установки К откл ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
    Диапазон установки смещения 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
    Входной импеданс 1 МОм (± 2 %) / 18 ± 2 пФ
    Максимальное входное напряжение 400 Впик (DC+AС пик, ≤ 10 кГц)
    Коэффициент развертки (К разв) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
    Погрешность установки К разв ± 0,0025 %
    Режимы работы Основной, ZOOM окна, самописец, X-Y
    Источники синхросигнала Любой из каналов, внешний (Ext, Ext/5), сеть
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
    Предзапуск 0~100% памяти
    Послезапуск 0…10000 делений
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность  синхронизации Внутренняя: 0,6 деления шкалы;
    Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц);
    Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц)
    Разрешение по вертикали 8 бит
    (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
    Частота дискретизации 500 МГц на канал (1 ГГц при объединении каналов)
    Интерполяция SinX/x, линейная
    Длина записи 7 МБ  (14 МБ при объединении каналов)
    Пиковый детектор 1 нс
    Режимы работы Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн.
    Функции ΔU; ΔT; 1/ΔT
    Функции по вертикали Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.;  -U; +U; Uсред;
    выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза
    Измерение   задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Функции +, -, х; /; d/dt, ∫dt, √
    БПФ – частотный анализ при длине памяти 1 МБ
    Операторы Любой аналоговый канал
    Формат данных I2C, SPI, UART/RS232, CAN, LIN
    Число каналов 16
    Частота дискретизации до 1 ГГц
    Длина памяти до 14 МБ/канал
    Синхронизация по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
    Порог срабатывания TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
    Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
    Частотный диапазон 1 мкГц ~ 25 МГц (Синус)
    1 мкГц ~ 10 МГц (Прямоугольник, импульс)
    1 мкГц ~ 300 кГц (Пила)
    1 мкГц ~ 5 МГц (сигналы произвольной формы)
    Шум, полоса частот > 25 МГц
    Разрешение 1 мкГц
    Погрешность установки ±5*10-5
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрядность АЦП 14 бит
    Выходной уровень -1,5 В ~ +1,5 В (50 Ом)
    -3 В ~ +3 В (1 МОм)
    Постоянное смещение ± 3 В (1 МОм); ± 1,5 В (50 Ом)
    Скважность 1 % ~ 99 % (для прямоугольника и импульса)
    Симметрия 0 % ~ 100 % (для пилы)
    Диапазон частот анализа 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
    Минимальная полоса анализа 500 Гц
    Число точек до 500
    Режим HISTORY Сохранение с временными метками до 80000 осциллограмм
    Сегментир. память До 80.000 сегментов
    Интерфейс   USB, LAN
    USB WIFI адаптер – опция АКИП-4131/1А, АКИП-4131/2А
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
    ЖК-дисплей Цветной (TFT) SVGA, диагональ 17,8 см, 8 x14 дел (разреш. 800 x 480)
    Напряжение питания 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
    Рабочая температура +10…+40°С; влажность ≤ 85%
    Габариты 312 х 134 х 150 мм
    Масса 2,5 кг
  • Комплект поставки АКИП-4131А

    Наименование Количество
    1 Осциллограф цифровой запоминающий АКИП-4131А 1
    2 Шнур питания 1
    3 Делитель 1:1/1:10 2
    4 Кабель USB 1
    5 Руководство по эксплуатации 1
