ADS2224T, ADS 2224 T, ADS-2224-T

Осциллографы лабораторные

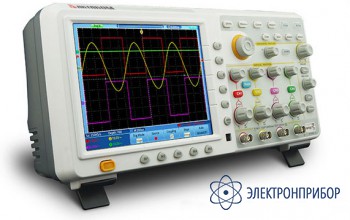

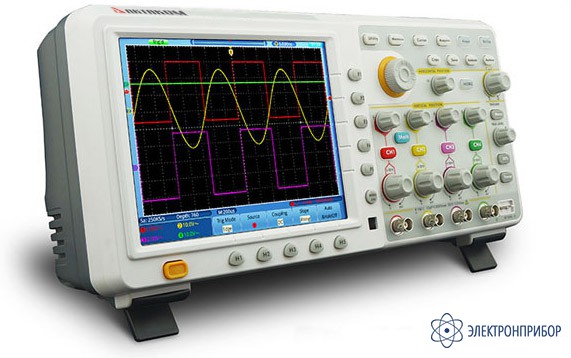

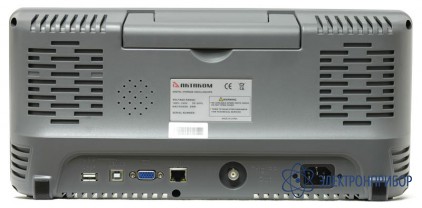

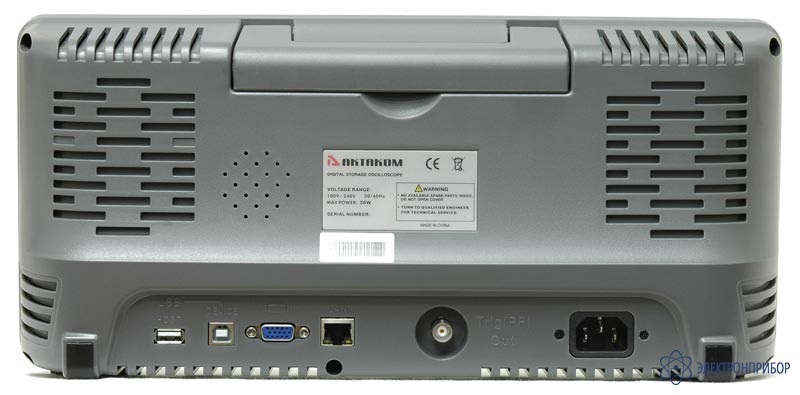

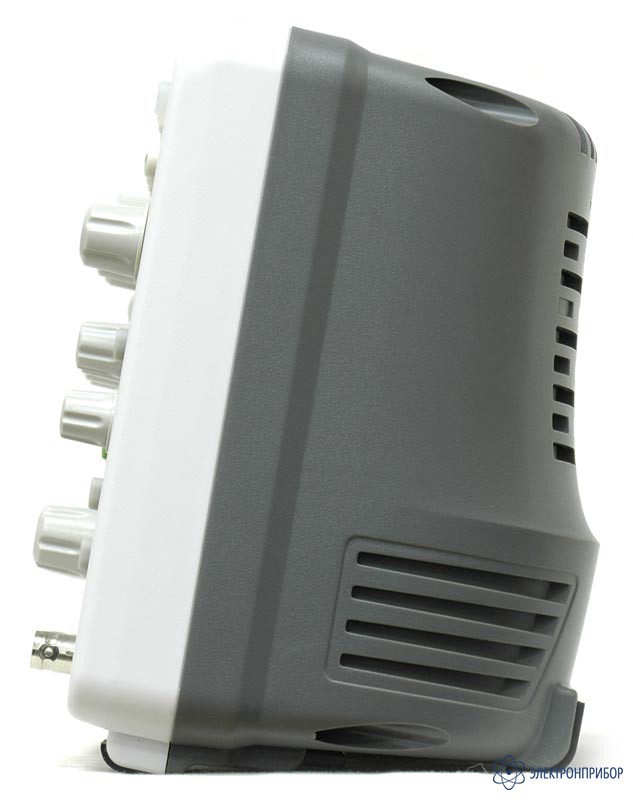

ADS-2224T — осциллограф цифровой

Код товара: 36658
  • Осциллограф цифровой ADS-2224T Осциллограф цифровой ADS-2224T Осциллограф цифровой ADS-2224T

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание осциллографа ADS-2224T:

    Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем. Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.

  • Технические характеристики осциллографа ADS-2224T:

    Характеритстика Значение
    Полоса пропускания 200 MГц
    Количество каналов 4
    Скорость захвата осциллограмм 50 000 осц/сек
    Регистрация Режим Обычный, пиковый детектор,усреднение
    Макс. дискретизация (реальное время) 2 Гвыб/сек
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1%
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 1 MΩ: 400 Вп-п (DC + AC пик-пик)
    50 Ω: 5 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры
    горизонтальной системы
    Интерполяция sin (x)/x
    Глубина записи 7,6 М точек
    Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Погрешность времени выборки и времени задержки ±100 ppm
    Параметры вертикальной системы АЦП 8 бит (4 канала одновременно)
    Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
    Диапазон смещения ±10 делений
    Полоса пропускания для аналогового периодического сигнала 200 МГц
    Низкочастотный предел ≥10 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания ≤1,7 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
    ±(3% + 0.05 дел)

    Измерения    		 Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, /, БПФ
    Сохранение во внутреннюю память 4 опорные осциллограммы
    Фигуры Лиссажу (X-Y) Диапазон Полный
    Сдвиг фаз ±3 градуса

    Система запуска    		 Тип запуска Фронт, импульс, видео, скорость нарастания
    Режим Авто, обычный, однократный
    Диапазон уровня запуска ±6 делений от центра экрана
    Чувствительность уровня запуска ±0.3 деления
    Стандарт видеосигнала NTSC, PAL и SECAM

    Основные технические характеристики осциллографа ADS-2224T:

    Дисплей
    Параметр Значение
    Тип дисплея  диагональ 8” , ЖК, TFT матрица, Touchscreen
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов
    Выход для компенсации пробника
    Параметр Значение
    Выходное напряжение (типичное) Амплитуда 5 В на нагрузке больше 1MΩ.
    Частота (типичное) Меандр 1 кГц
    Интерфейс
    Параметр Значение
    Для связи с ПК USB 2.0, LAN
    Сохранение USB (форматы файлов *.bmp и *.bin)
    Видеовыход VGA
    Питание
    Параметр Значение
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <15 Вт
    предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Параметр Значение
    Габаритные размеры 380 мм × 180 мм × 115 мм (Д*В*Г)
    Вес Около 1.5 кг

  • Комплект поставки ADS-2224T

    № Наименование Количество
    1. Осциллограф ADS-2224T 1
    2. Осциллографические щупы 4
    3. Сетевой кабель 1
    4. USB кабель для подключения к ПК 1
    5. Краткая инструкция 1
    6. Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном 1
    7. Руководство по эксплуатации * 1

    * - Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено с сайта производителя
