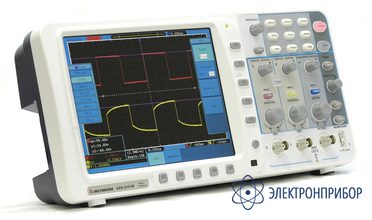

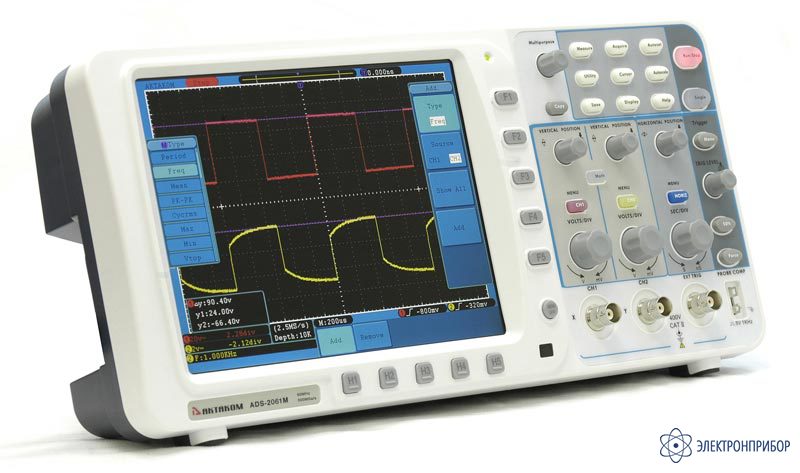

ADS-2061MV — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Госреестр РФ

      49918-12

    • Производитель

      АКТАКОМ

    Описание осциллографа ADS-2061MV:

    Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»

    Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
    Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.

    Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

    Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
    Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

  • Технические характеристики прибора ADS-2061MV:

    Параметр Значения
    Полоса пропускания 60 MГц
    Количество каналов 2 + внешний запуск
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Макс. дискретизация (реальное время) 500 Мвыб/сек (250 Мвыб/сек - 2 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 10пФ±5пФ
    Учет ослабления пробников 1X,10X,100X,1000X
    Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры горизонтальной системы Диапазон частоты выборки 0.5 Выб/сек ~ 500 Мвыб/сек (один канал),
    0.5 Выб/сек ~ 250 Мвыб/сек (два канала)
    Интерполяция (sin x)/x
    Глубина записи 10 млн. точек на каждый канал
    Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
    Диапазон смещения ±1 В (2 мВ ~ 50 мВ),
    ±10 В (100 мВ ~ 1 В),
    ±100 В (2 В ~ 10 В )
    Полоса пропускания для аналогового периодического сигнала 60 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания (60 МГц) ≤3.5 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
    Измерения Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, / ,FFT
    Сохранение во внутреннюю память 15 осциллограмм
    Фигуры Лиссажу Диапазон Полный
    Сдвиг фаз ±3 градуса
    Частота ( типичное) 1 кГц прямоугольного сигнала
    Система запуска
    Диапазон уровня запуска Внутренний ±6 делений от центра экрана
    EXT ±600 мВ
    EXT/5 ±3 В
    Погрешность уровня запуска (типичная) Внутренний ±0.3 деления
    EXT ±(40 мВ + 6% от утановл. значения)
    EXT/5 ±(200mV +6% от утановл. значения)
    Блокировка уровня запуска 100 нс ~ 10 с
    Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
    Запуск по фронту наклон нарастающий
    чувствительность 0.3 деления
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 24 нс ~ 10 с
    Запуск по видеосигналу система NTSC, PAL и SECAM
    диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
    Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 24 нс ~ 10 с
    Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
    Режим запуск для канала CH2 Edge, Pulse, Video, Slope
    Основные технические характеристики
    Тип дисплея диагональ 8” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
    Частота (типичное) Меандр 1 кГц
    Для связи с ПК USB2.0
    Сохранение USB
    Выход VGA
    Модуль Годен/Негоден Встроенный
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <18 Вт
    Предохранитель 1 A, T тип, 250 В
    Батарея питания (опция) 4000 мАч / 3.7 В
    Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
    Вес Около 1.82 кг
  • Комплект поставки ADS-2061MV

    Наименование Количество
    1. Осциллограф ADS-2061MV 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
