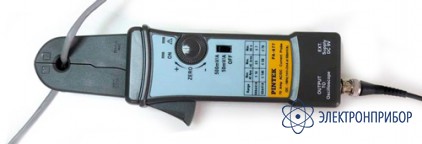

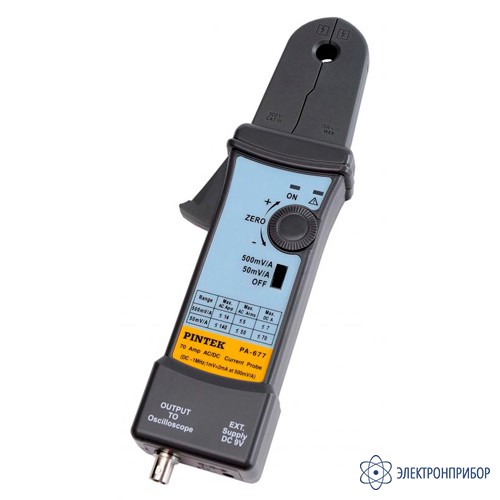

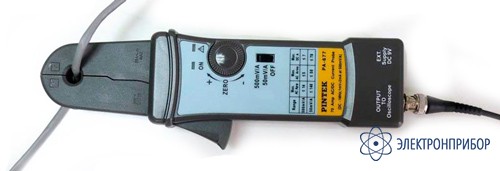

PA-677 — токовый пробник для осциллографов и мультиметров
Код товара: 44244-
-
Производитель
Назначение токового пробника для осциллографов и мультиметров PA-677:
Токовый пробник предназначен для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовый пробник PA-677 может с высокой точностью и разрешением измерять значения как постоянного (до 70 А), так и переменного (до 140 А п-п) тока в широком диапазоне частот (до 1 МГц).
-
-
Технические характеристики токового пробника для осциллографов и мультиметров PA-677:
Параметр Значение Технические характеристики Максимальный ток DC: ± 70 A;
AC: 140 Ап-пЧастотный диапазон DC...1 МГц (-3 дБ) 2 диапазона 50 мВ/А; 500 мВ/А Точность ±(3%+20 мA) на диапазоне 500 мВ/A (20 мА...14 А)
±(4%+200 мA) на диапазоне 50 мВ/A (200 мА...100 А)
±15% на диапазоне 50 мВ/A (100 А...140 А)Разрешение ≥2 мА Время нарастания 0,35 мкс Питание 9 В, типа "Крона" Габаритные размеры 262 х 81 х 36 мм Максимальный обхват 10,3 мм Длина кабеля 100 см Вес 310 гр (без батареек) Таблица максимальных значений Максимальное значение тока, А Максимальное рабочее
напряжение, ВМаксимальное плавающее
напряжение, ВДиапазон 50 мВ/А Диапазон 500 мВ/А DC 70 7 600 600 DC+ACпик 70 7 600 600 ACпик 70 7 600 600 ACпик-пик 140 14 1200 --- RMS CAT III 50 5 600 600 RMS CAT II 50 5 600 600 RMS CAT I 50 5 600 600 -

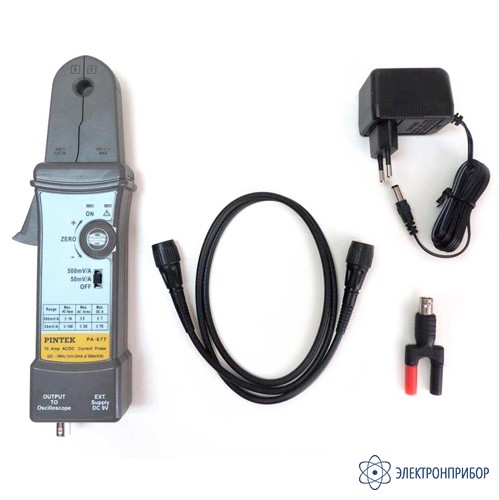

Комплект поставки PA-677
№ Наименование Количество 1 Токовый пробник PA-677 1 -
Дополнительная комплектация PA-677
-
Совместимость с PA-677
-
АСК-2028, осциллограф-мультиметр цифровой двухканальный запоминающий
