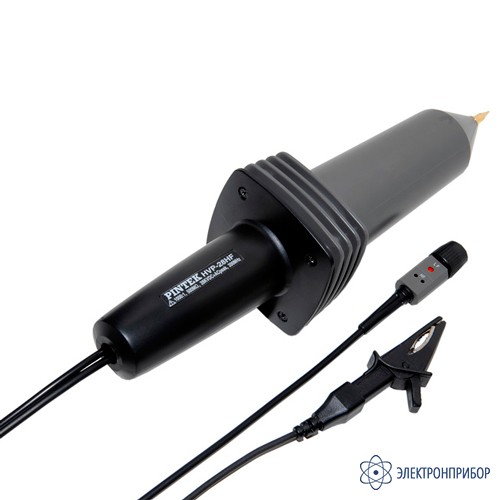

HVP-28HF — высоковольтный щуп
Код товара: 44832-
-
Производитель
Описание высоковольтного щупа HVP-28HF:
Пробник HVP-28HF позволяет проводить безопасные измерения до 28 кВ по постоянного напряжения и до 56 кВпик-пик в импульсном режиме переменного напряжения с высокой точностью (±3%). Он может быть использован для измерений в широкой полосе частот от 0 до 200 МГц.
Пробник HVP-28HF имеет фиксированный коэффициент ослабления 1:1000, входное сопротивление 500 МОм с емкостью в параллели 1,7 пФ и диапазон компенсации емкости от 10 пФ до 35 пФ.
Таким образом, высоковольтный пробник HVP-28HF занимает в модельном ряду промежуточное место между HVP-15HF (15 кВ/50 МГц) и АСА-6039 (39 кВ /220 МГц).
-
-
Технические характеристики высоковольтного щупа HVP-28HF:
Параметр Значение Максимальное постоянное напряжение 28 кВ Максимальное переменное напряжение синус 20 кВскз
импульс 56 кВп-пСигнал/шум DC ≥60 дБ (1 кГц), ≥50 дБ (1 МГц) Полоса пропускания (-3 дБ) DC...200 МГц Точность DC: ±3%
AC: ±3% (1 кГц/1 кВ, 50 МГц)Время нарастания 1,8 нс Диапазон компенсации 10 пФ…35 пФ Максимальный ток 56 мкА Входной импеданс 500 МОм||1,7 пФ Коэффициент деления 1:1000 Длина кабеля 2 м Габаритный размеры Ø80 х 320 мм Вес 460 г -
Комплект поставки HVP-28HF
№ Наименование Количество 1 Высоковольтный щуп HVP-28HF 1 -
