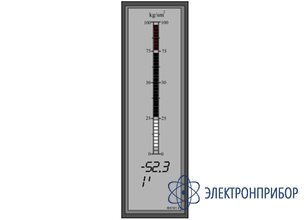

ВА1 дисплей выносной для Ф0303.4
Код товара: 86229-
-
Гарантия
2 года
Назначение дисплея выносного для Ф0303.4 ВА1:
ВА1 (ВА2) предназначены для одновременного отображения информации о производимых измерениях и состояниях каналов регулирования по всем четырем каналам измерений. Ф0303.4 и ВА1 (ВА2) соединяются между собой кабелем связи (шлейфом) со стороны задней панели. Соединение показано на рисунке 1.

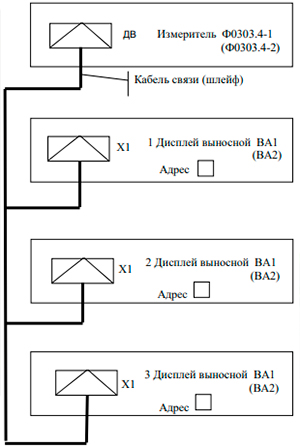

Рисунок 1. Соединение Ф0303.4-1 (Ф0303.4-2) и ВА1 (ВА2).
Варианты исполнения дисплея выносного для Ф0303.4 ВА1:
- ВА1 - дисплей выносной (160 х 30), пластмассовый корпус;
- ВА2 - дисплей выносной (144 х 36), металлический корпус.
Описание дисплея выносного для Ф0303.4 ВА1:
Внешний вид передних панелей ВА1 (ВА2) показан на рисунке 2. Отличие внешнего вида передней панели Ф0303.4-1 (Ф0303.4-2) от ВА1 (ВА2) заключается в наличии кнопок управления - у ВА1 (ВА2) кнопки управления отсутствуют.

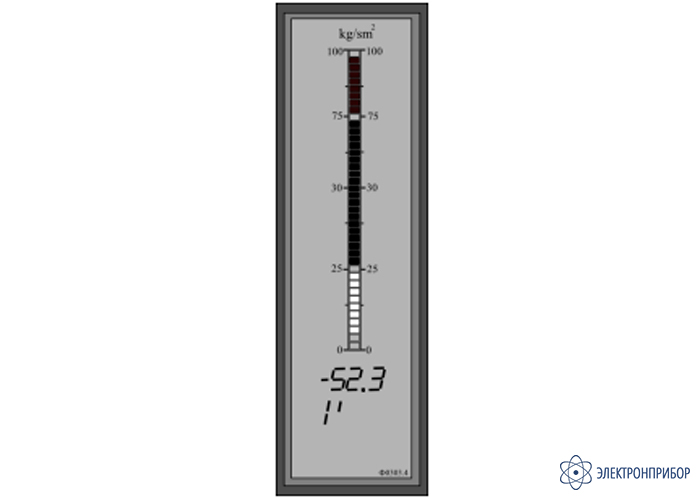

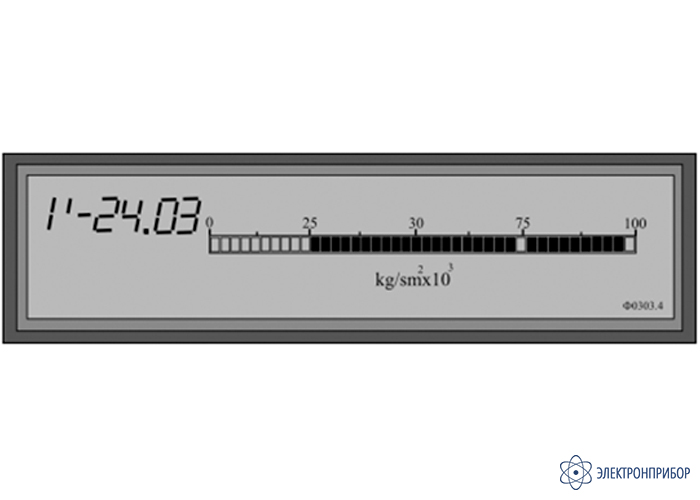

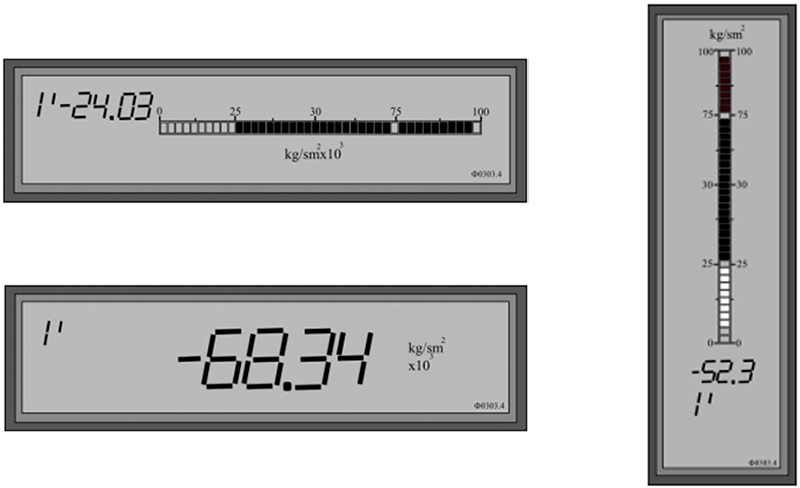

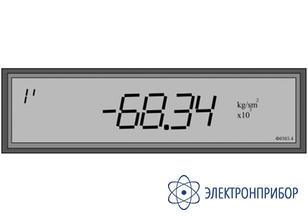

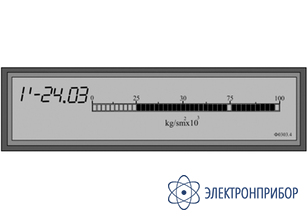

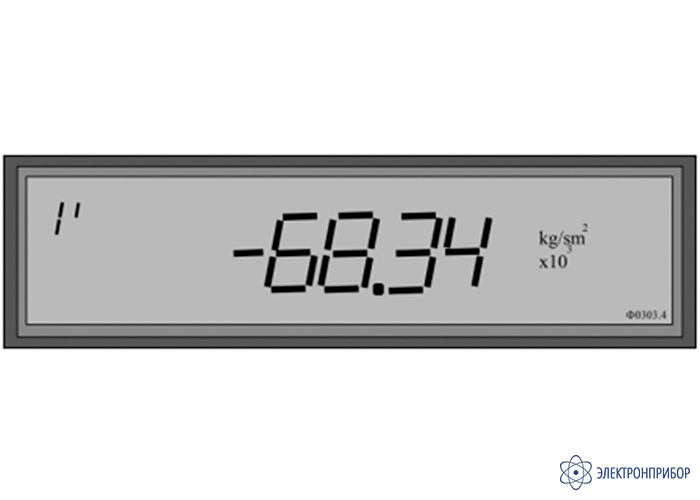

Рисунок 2. Внешний вид передних панелей ВА1 (ВА2).

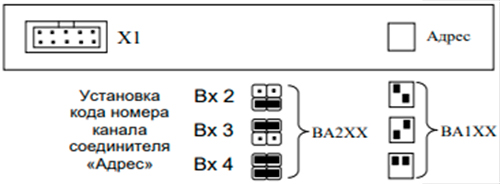

На рисунке 3 показан вид задней панели ВА1 (ВА2). На задней панели ВА1 (ВА2) расположен разъемный соединитель «Х1» для подключения кабеля связи с Ф0303.4-1 (Ф0303.4-2) и соединитель «Адрес» - для установки кода номера канала измерений с помощью проводящих перемычек. Адрес ВА1 (ВА2) соответствует номеру отображаемого канала.
Внимание! Канал «Вх 1» закреплён за встроенным дисплеем измерителя.
Рисунок 3. Вид задней панели ВА1 (ВА2).

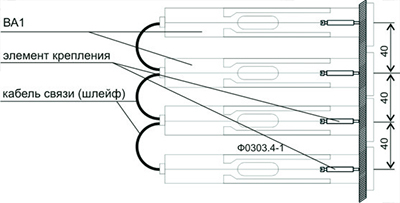

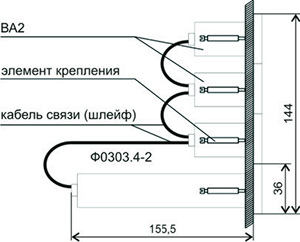

Рисунок 4. Монтаж в щит измерителя-регулятора Ф0303.4.
-
-
Комплект поставки ВА1
№ Наименование Количество 1 Дисплей выносной для Ф0303.4 ВА1 в выбранном исполнении 1 -
