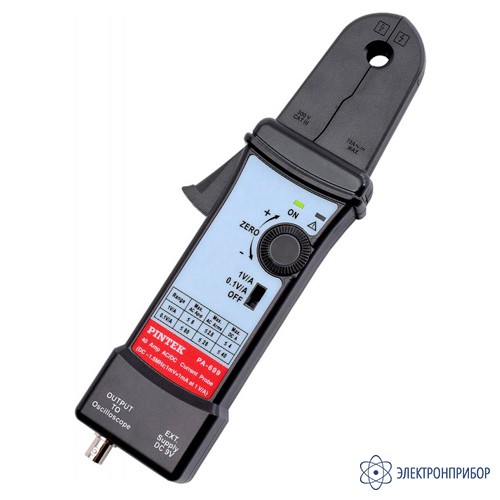

PA-699 — токовый пробник для осциллографов и мультиметров
Код товара: 44245-
-
Производитель
Назначение токового пробника для осциллографов и мультиметров PA-699:
Токовый пробник предназначен для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовый пробник PA-699 может с высокой точностью и разрешением измерять значения как постоянного (до 40 А), так и переменного (до 80 А п-п) тока в широком диапазоне частот (до 1,5 МГц).
-
-
Технические характеристики токового пробника для осциллографов и мультиметров PA-699:
Параметр Значение Максимальный ток DC: ± 40 A;
AC: 80 Ап-пЧастотный диапазон DC...1,5 МГц (-3 дБ) 2 диапазона 100 мВ/А; 1 В/А Точность ±(3%+10 мA) на диапазоне 1 В/A (10 мА...8 А)
±(4%+100 мA) на диапазоне 100 мВ/A (100 мА...80 А)Разрешение ≥1 мА Время нарастания 0,23 мкс Питание 9 В, типа "Крона" Габаритные размеры 262 х 81 х 36 мм Максимальный обхват 10,3 мм Длина кабеля 100 см Вес 310 гр Таблица максимальных значений Максимальное значение тока, А Максимальное рабочее
напряжение, ВМаксимальное плавающее
напряжение, ВДиапазон 50 мВ/А Диапазон 500 мВ/А DC 40 4 600 600 DC+ACпик 40 4 600 600 ACпик 40 4 600 600 ACпик-пик 80 84 1200 --- RMS CAT III 28 2,8 600 600 RMS CAT II 28 2,8 600 600 RMS CAT I 28 2,8 600 600 -

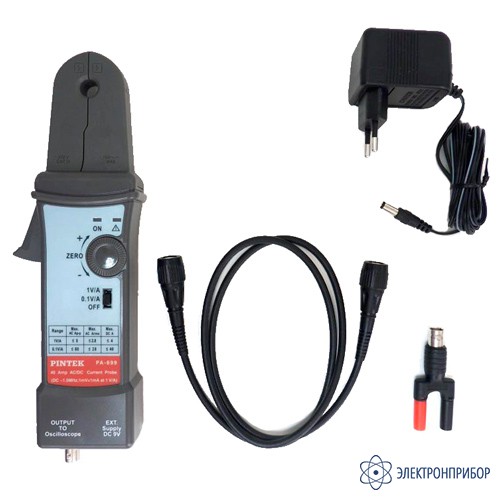

Комплект поставки PA-699
№ Наименование Количество 1 Токовый пробник PA-699 1 -
Дополнительная комплектация PA-699
-
Совместимость с PA-699
