DP30HS, DP 30HS
Аксессуары для радиоизмерений

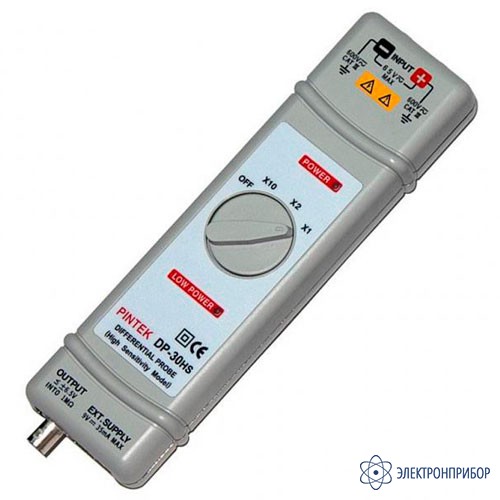

DP-30HS дифференциальный пробник
Код товара: 44787-
-
Гарантия
0.5 лет
-
Производитель
Назначение дифференциального пробника DP-30HS:
Пробник DP-30HS предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.
-
-
Технические характеристики дифференциального пробника DP-30HS:
Параметр Значение Дифференциальное напряжение (DC+ACпик) 65 Вп-п или 23 Вскз Полоса частот (-3 дБ) DC…30 МГц (х2, х10), DC…15 МГц (х1) Точность ±2% Максимальное общее входное напряжение между каждым входным разъемом и «землей» 600 Вскз Максимальное рабочее напряжение (DC+ACпик) <6,5 Вп-п для ×1 (≈2,3 Вскз/±3,25 В DC)
<13 Вп-п для ×2 (≈4,6 Вскз/±6,5 В DC)
<65 Вп-п для ×10 (≈23 Вскз/±32,5 В DC)Аттенюатор x1, x2, x10 Входной импеданс дифференциальный – 2 МОм/ 17 пФ
разъем/земля – 1 МОм/ 3,4 пФКоэффициент подавления синфазного сигнала (CMRR) 60 Гц: > 80 дБ
100 Гц: >60 дБ
1 МГц: >50 дБМаксимальное выходное напряжение ±6,5 В Время нарастания 12 нс (х2, х10), 24 нс (х1) Потребление максимальное 35 мА Питание сетевой адаптер 9 В Размеры 195х55х30 мм Вес 250 г -
Комплект поставки DP-30HS
№ Наименование Количество 1 Дифференциальный пробник DP-30HS 1 2 Изолированный щуп 2 3 Зажим типа «крокодил» 2 4 Соединительный провод 2 5 Изолированный кабель BNC/BNC 1 6 Блок питания 230 В / 9 В DC 1 7 Руководство по эксплуатации 1 -
Совместимость с DP-30HS
-
АСК-2028 осциллограф-мультиметр цифровой двухканальный запоминающий
Снят с производства
Подобрать аналог
-
ADS-6134 осциллограф цифровой
Снят с производства
Замены: АКИП-4136/1А VERDO SB1802Подобрать аналог
